006379 - Детский спортивный комплекс

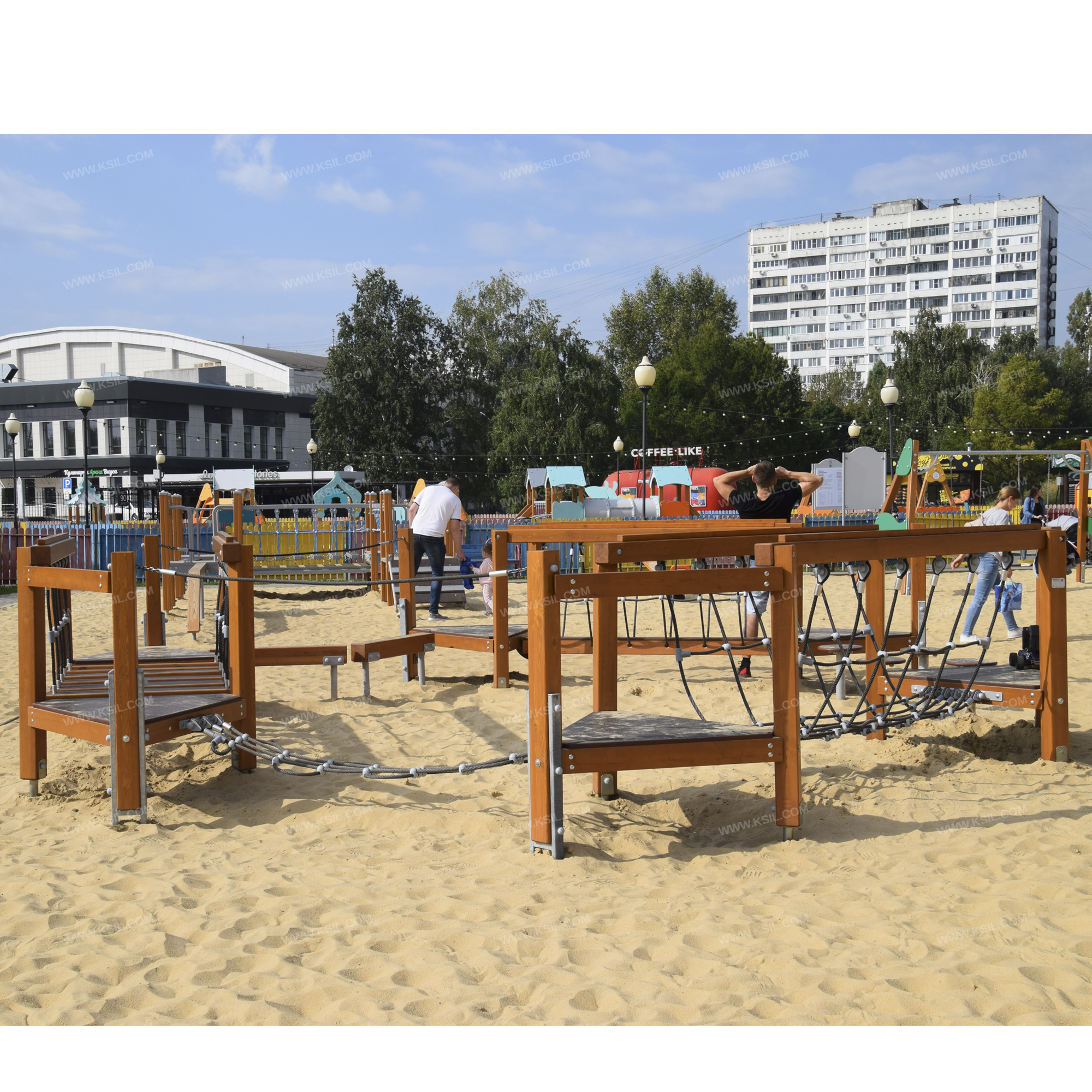

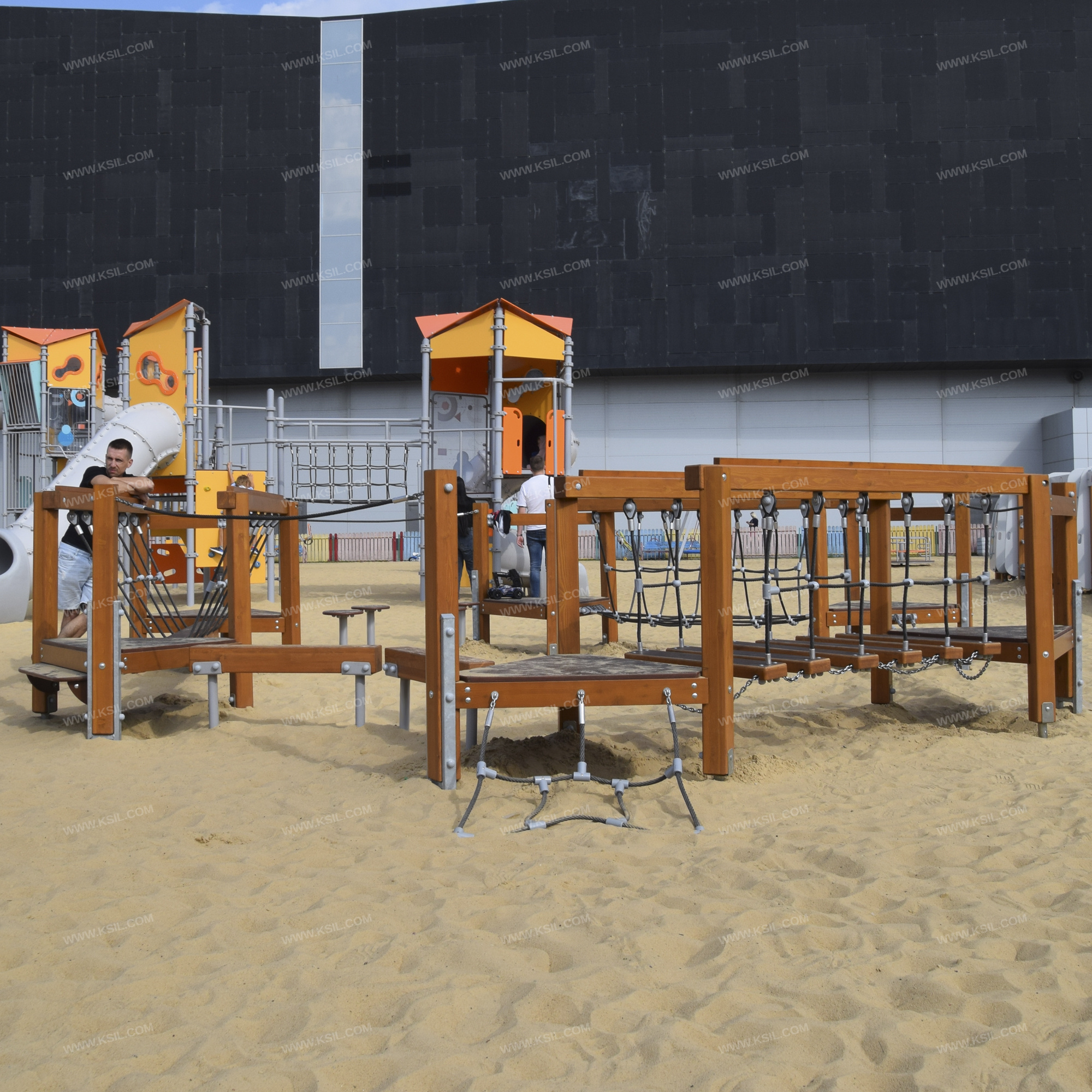

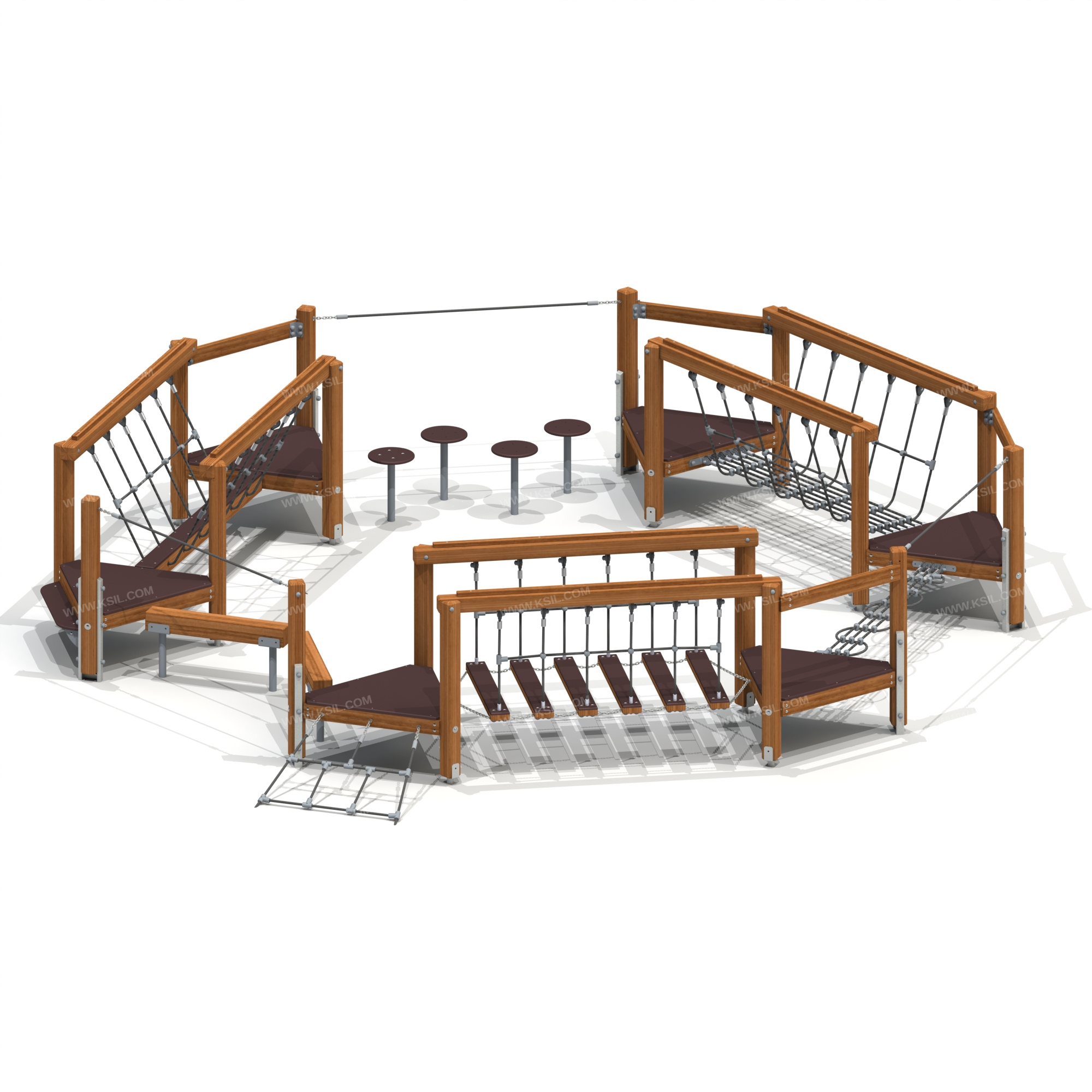

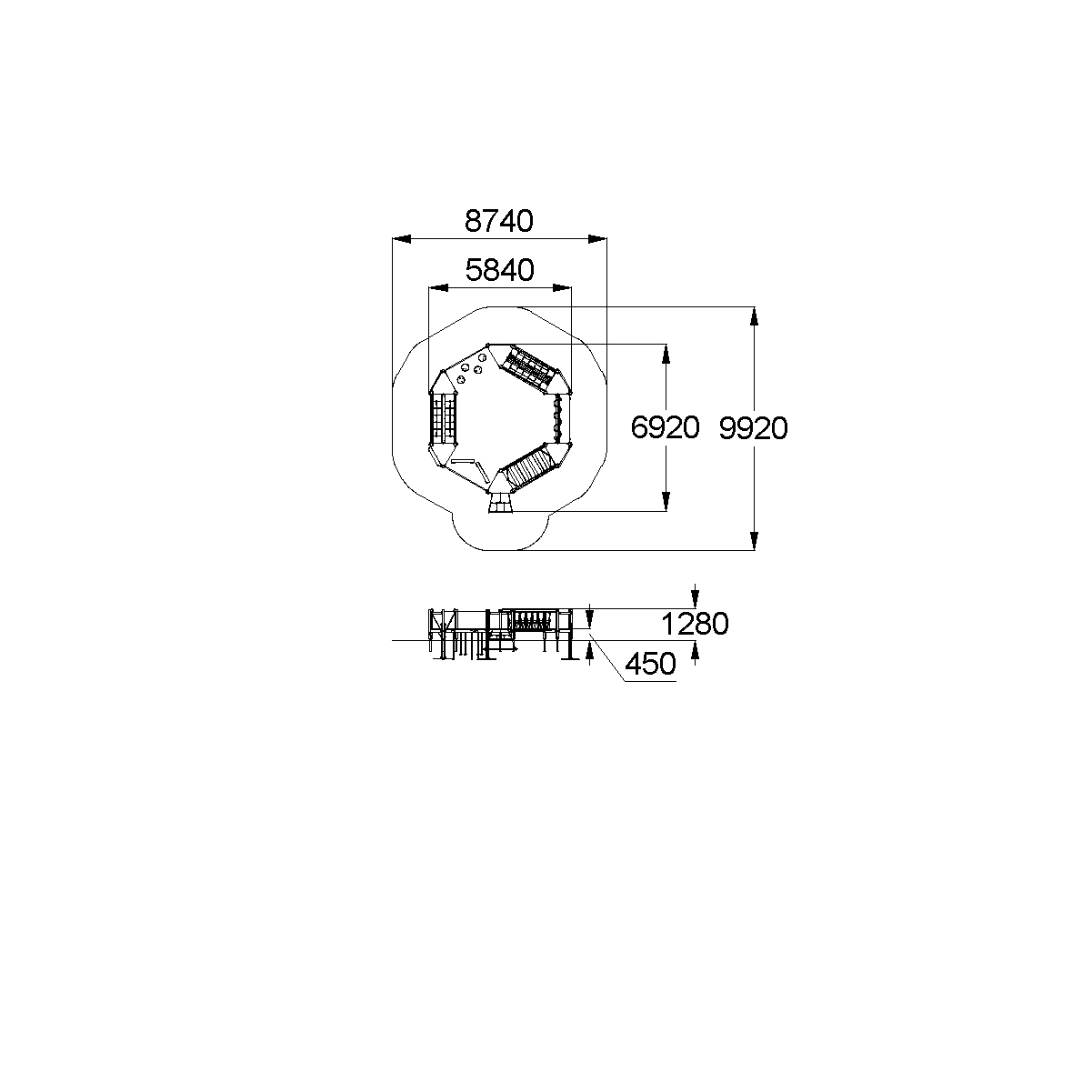

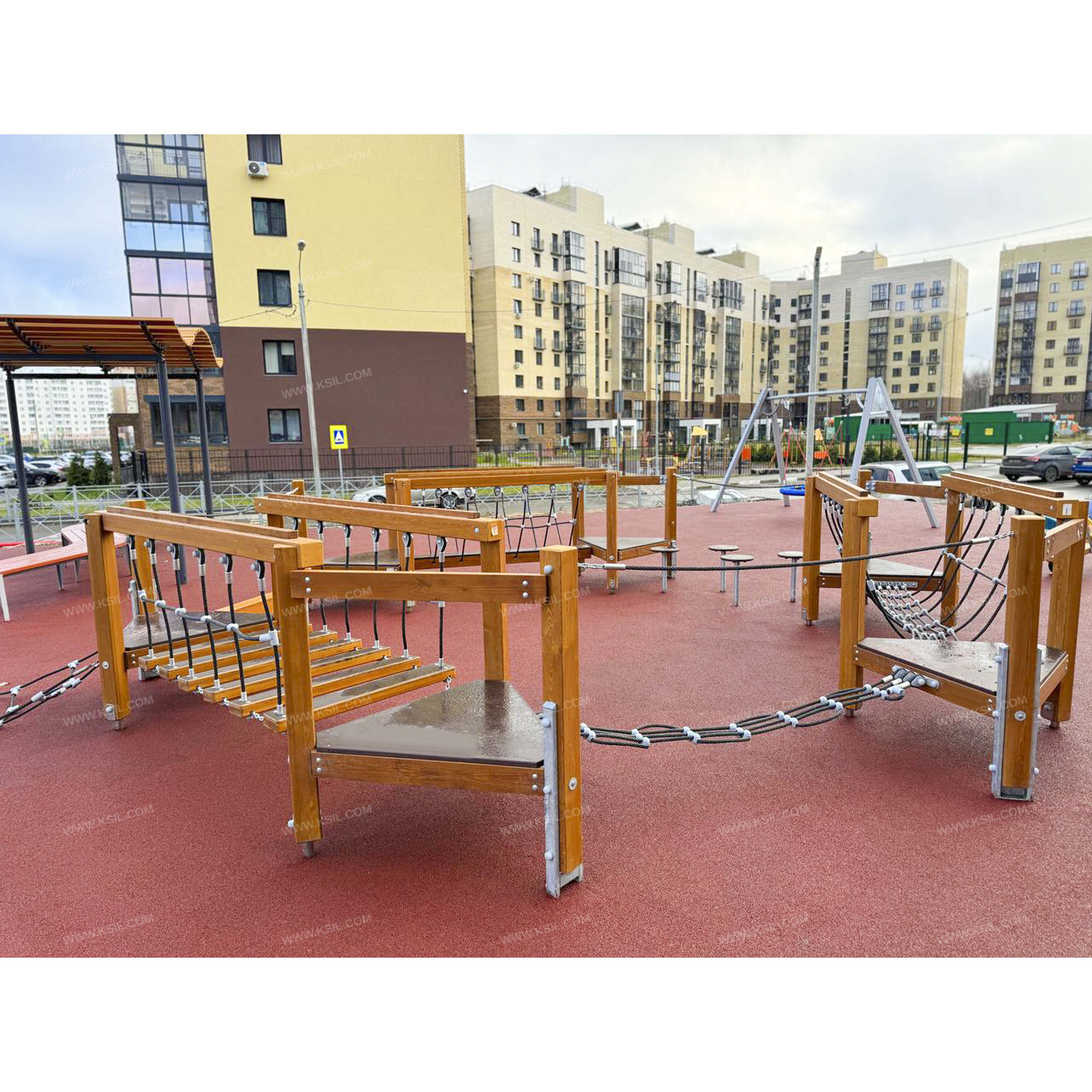

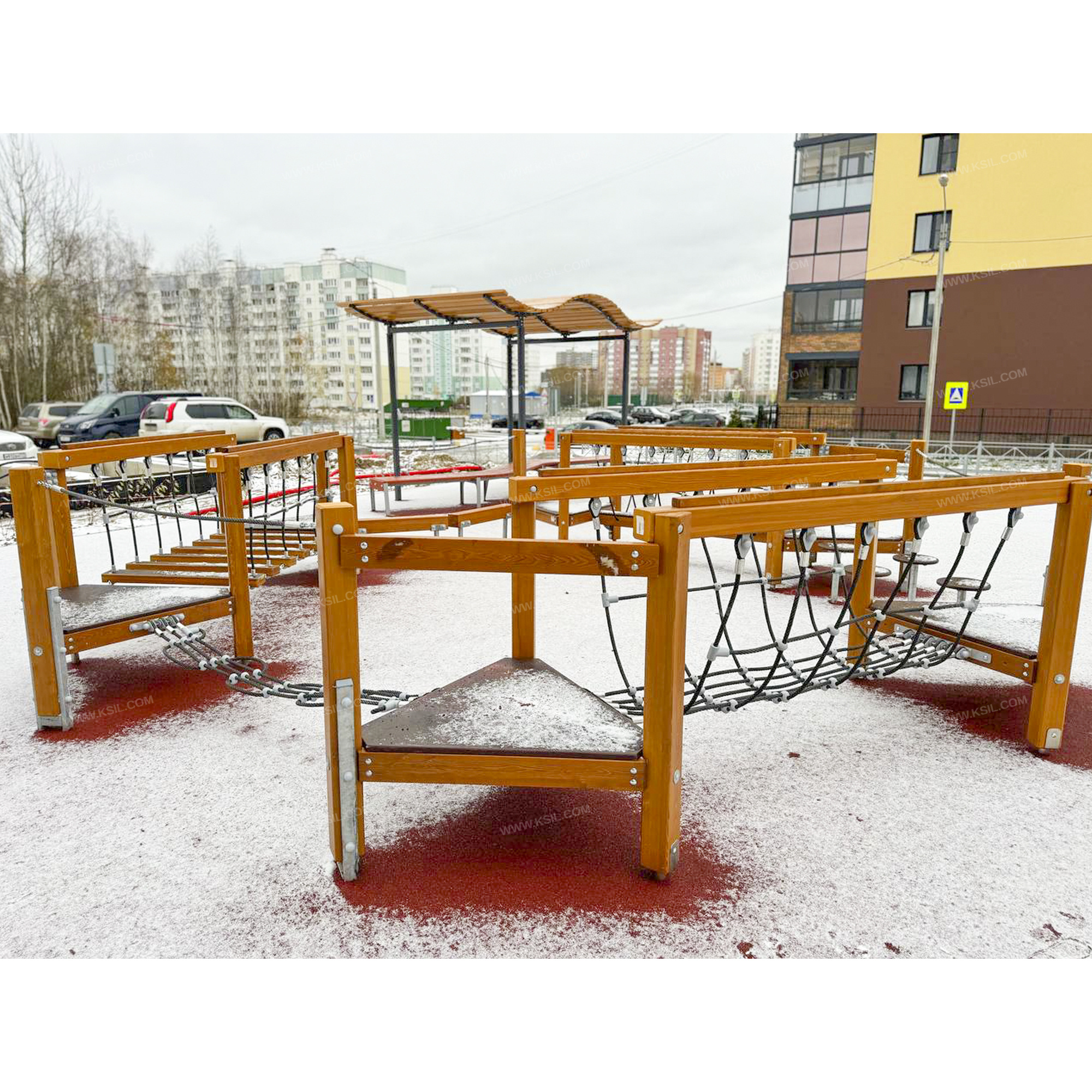

Детский спортивный комплекс должен состоять из 6-ти башен треугольной формы, соединенных между собой подвесным бумом, подвесным канатным переходом, натяжным канатными переходом, подвесным переходом, переправой из двух коротких бумов и переправой из ступенек. К башне 1, с высотой площадки не менее 450 мм, должны быть пристроены: соединительный луч, ступенька и горизонтальные столбы подвесного бума.К башне 2, с высотой площадки не менее 450 мм, должны быть пристроены: горизонтальные столбы подвесного бума и подвесного канатного перехода, соединительный луч, горизонтальная перекладина.К башням 3, 4 и 5, с высотой площадки не менее 450мм, должны быть пристроены: соединительный луч, горизонтальная перекладина, горизонтальные столбы переходов и кронштейны для канатных переходов.К башне 6, с высотой площадки не менее 450 мм, должны быть пристроены: соединительный луч, наклонная сетка, горизонтальные столбы подвесного перехода.Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса лиственницы сечением не менее 100х100 мм и иметь скругленный профиль. Снизу столб крепится на металлический оцинкованный подпятник диаметром трубы не менее 42 мм, либо на Н-образный металлический оцинкованный подпятник из профильной трубы 50х25 мм, которые бетонируются в землю. На каждой башне должно быть по два подпятника первого типа и один – второго.Пол башни должен быть изготовлен из влагостойкой ламинированной нескользящей фанеры толщиной не менее 21 мм, который крепится на деревянные прогоны, выполненные из доски сечением не менее 100х40 мм.Горизонтальная перекладина должна быть выполнена из досок лиственницы сечением 100х40 мм. Все кромки должны быть скруглены радиусом не менее 3 мм.Наклонная сетка должна быть выполнена из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями. Соединительный луч должен быть выполнен из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат должен быть диаметром не менее 16 мм. Стойки, на которые крепится луч, устанавливаются на усиленный подпятник, выполненный из профильной трубы сечением не менее 50х25 мм.Ступени круглые выполнены из ламинированной влагостойкой фанеры толщиной не менее 21 мм с нескользящим покрытием и закреплены на стойках, выполненных из трубы диаметром 48 мм, которые бетонируется в землю.Ступенька приставная выполнена из ламинированной влагостойкой фанеры толщиной не менее 21 мм с нескользящим покрытием.Подвесной бум должен быть выполнен из клееного бруса из лиственницы сечением не менее 130х130 и ламинированной противоскользящей влагостойкой фанеры, толщиной не менее 21 мм, склеенных между собой. С торцов бруса закреплены демпферы из резины. В отверстия бруса продета канатная сетка, выполненная из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями. Сверху сетка крепится на горизонтальные направляющие из клееного бруса лиственницы сечением не менее 100х100 мм, опирающиеся на стойки башен.Канатный переход выполнен в виде сетки из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями. Сверху сетка крепится на горизонтальные направляющие из клееного бруса лиственницы сечением не менее 100х100 мм, опирающиеся на стойки башен. По бокам сетка крепится к прогонам пола через металлические пластины, выполненные из листового металла толщиной 5 мм, со скобами, выполненными из листового металла толщиной 3 мм.Канатный переход натяжной должен быть выполнен в виде узкой сетки из трёх продольных лучей и одного изогнутого, соединяющего собой эти продольные лучи с помощью стандартных соединителей в виде яйца. Лучи должны быть выполнены из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым наконечником диаметром не менее 16 мм. Продольные лучи должны заканчиваться коушами для крепления к башням.Подвесной переход должен состоять из двух сеток подвесного перехода и шести. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм, склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Сверху канаты должны крепиться на горизонтальные направляющие из клееного бруса лиственницы сечением не менее 100х100 мм, опирающиеся на стойки башен. Ступеньки должны быть соединены между собой, а крайние- с башнями оцинкованной цепью.Два бума между башнями должны быть выполнены из клееного бруса из лиственницы сечением не менее 130х130 мм, длиной не менее 950 мм, установленные на подпятниках, выполненных из трубы диаметром не менее 48 мм, которые бетонируются в землю.
