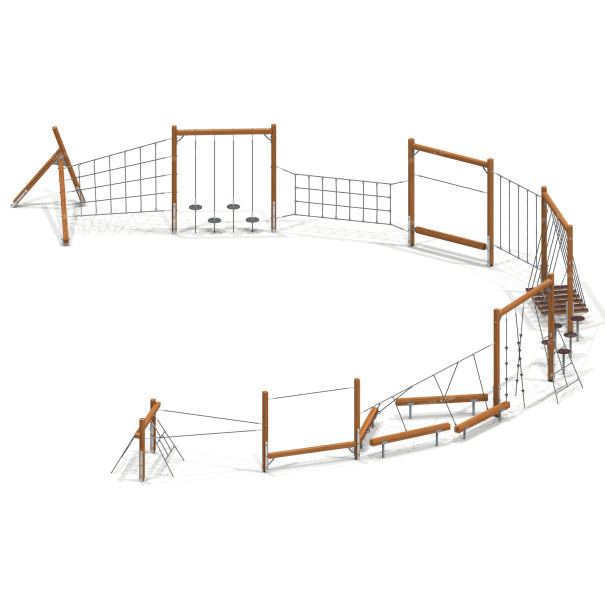

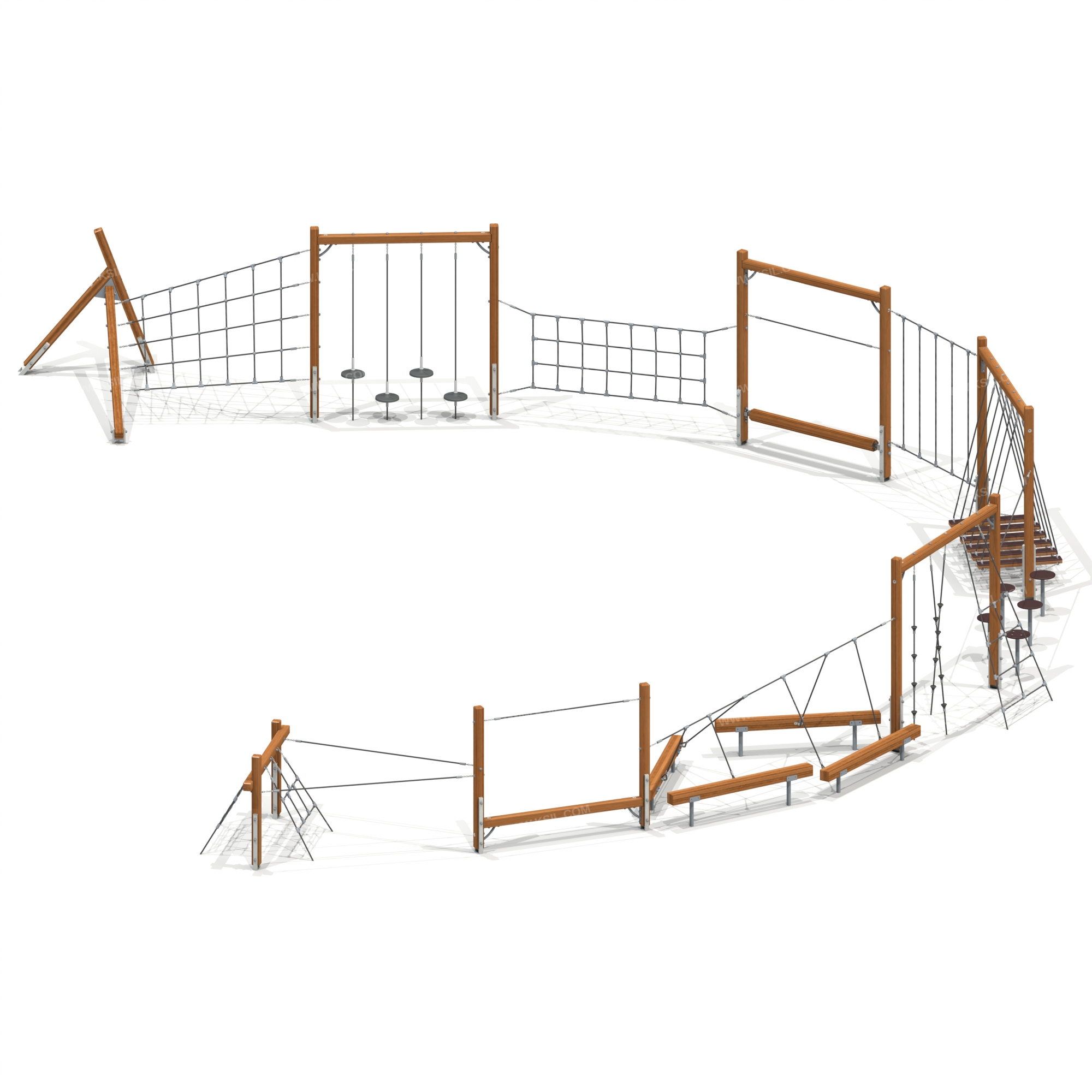

006381 - Детский спортивный комплекс

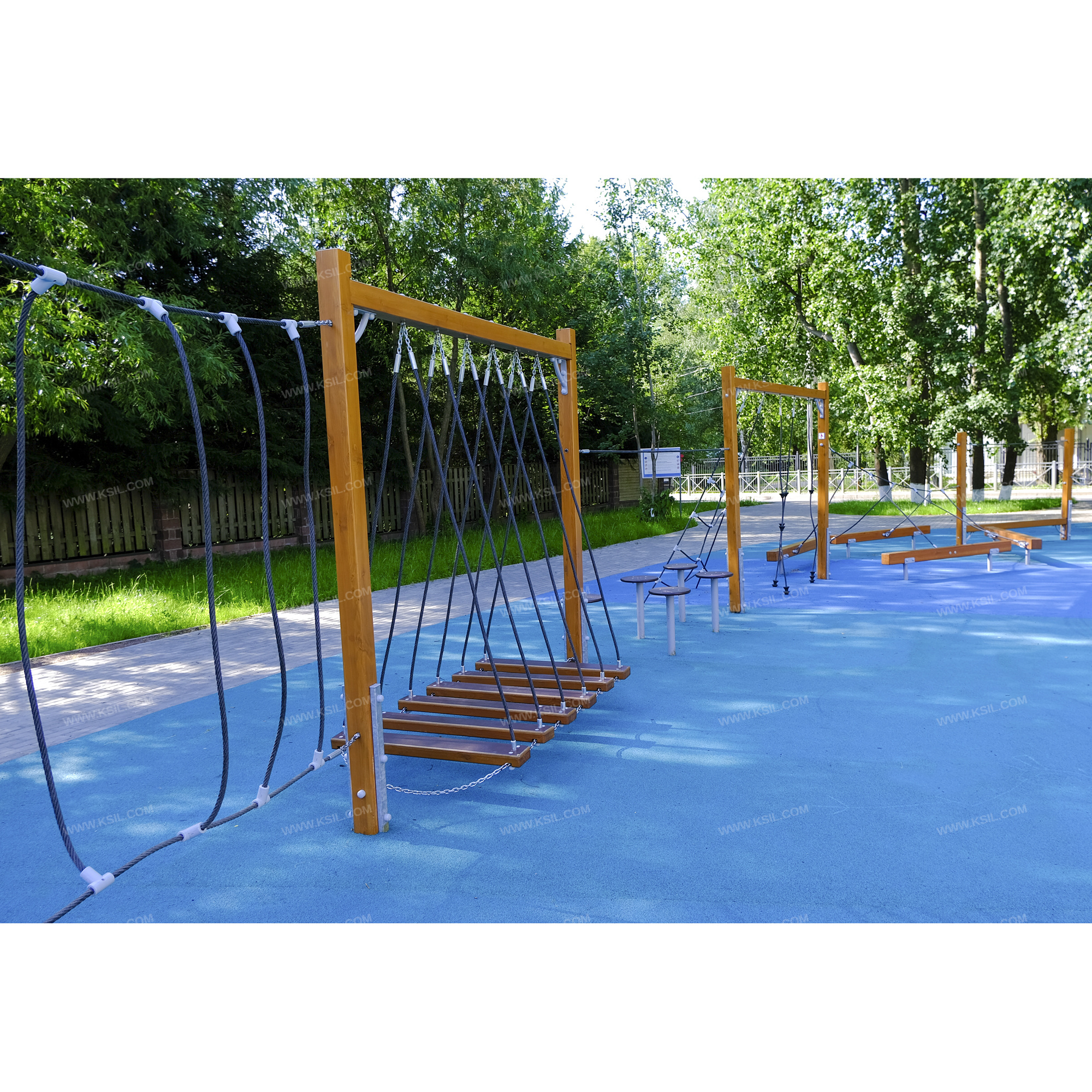

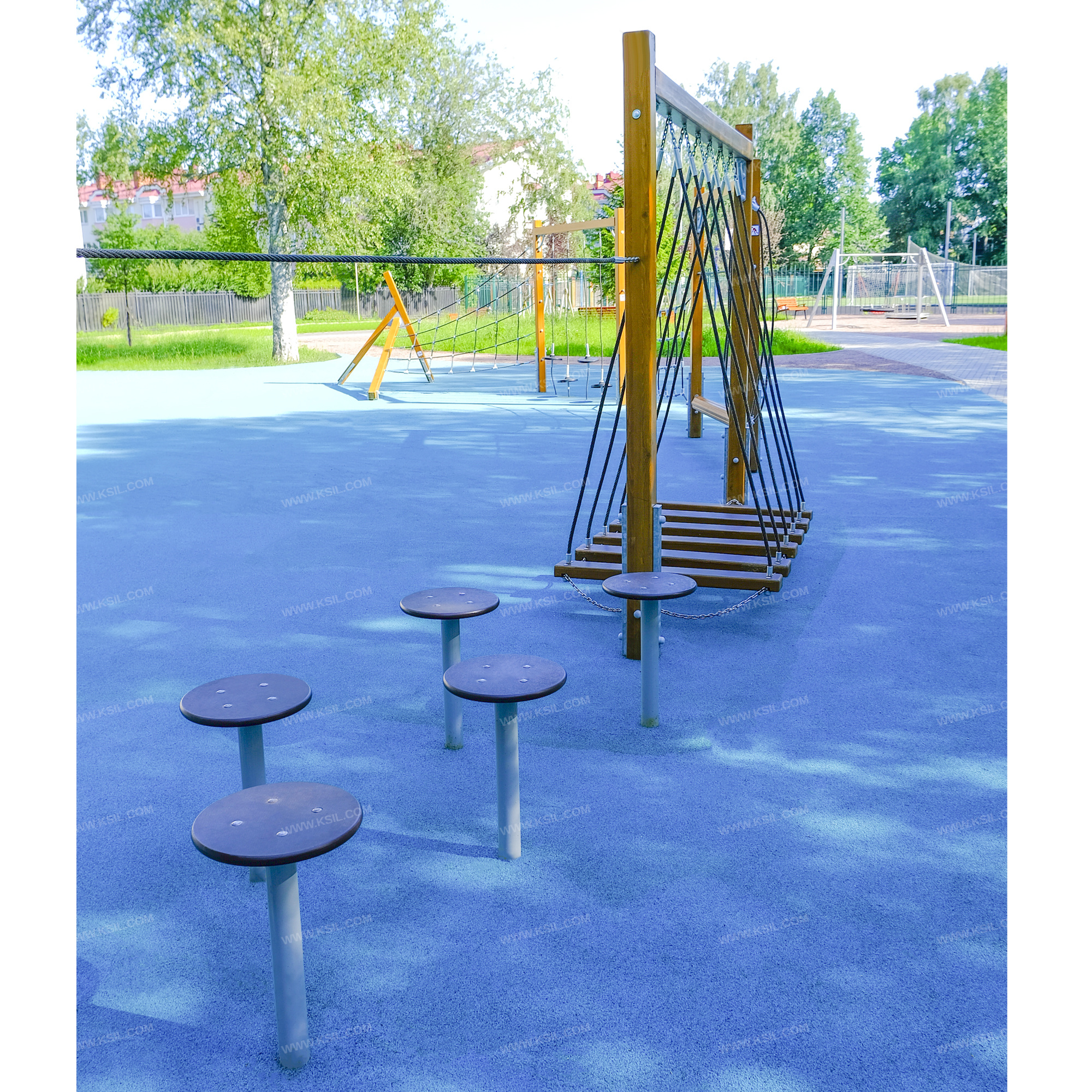

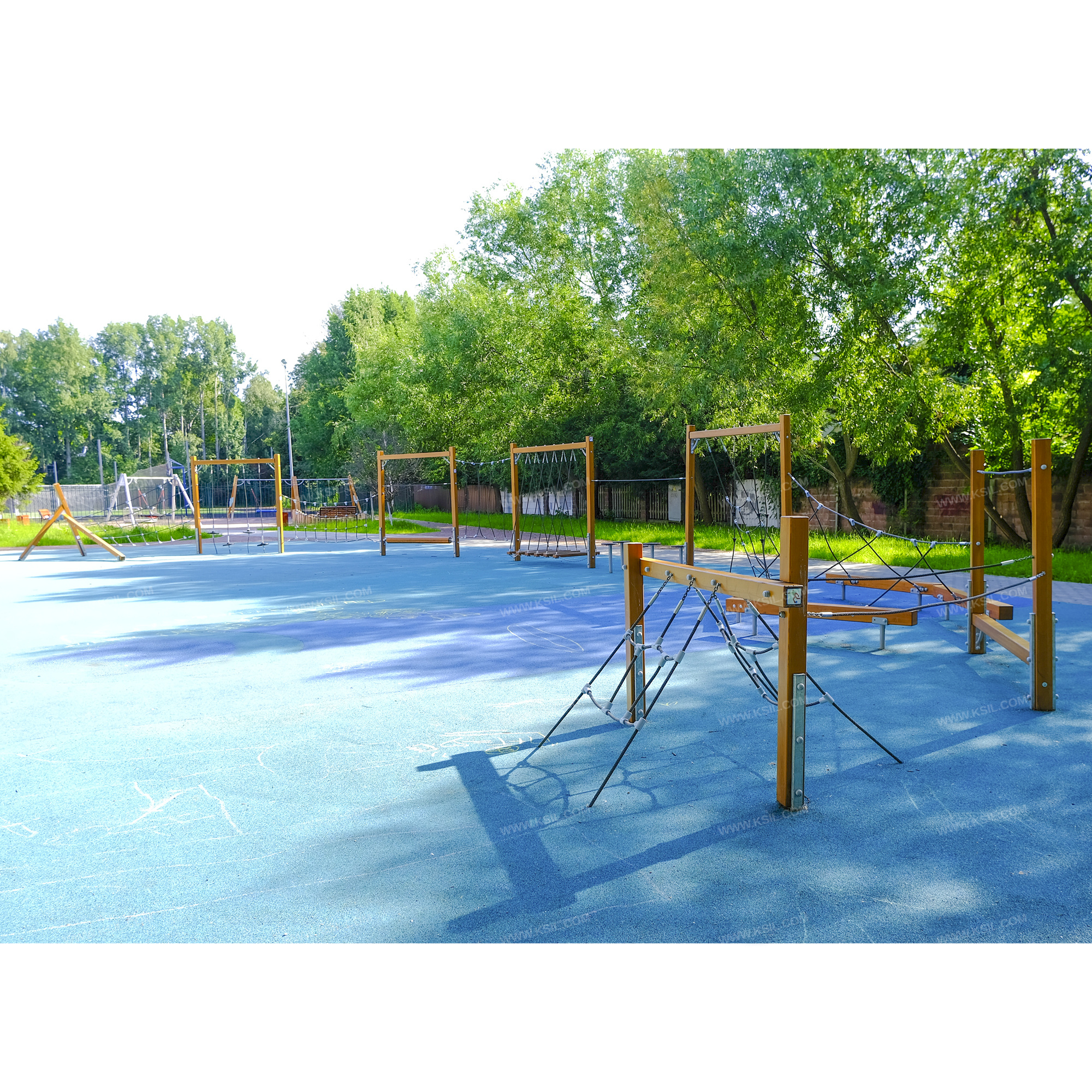

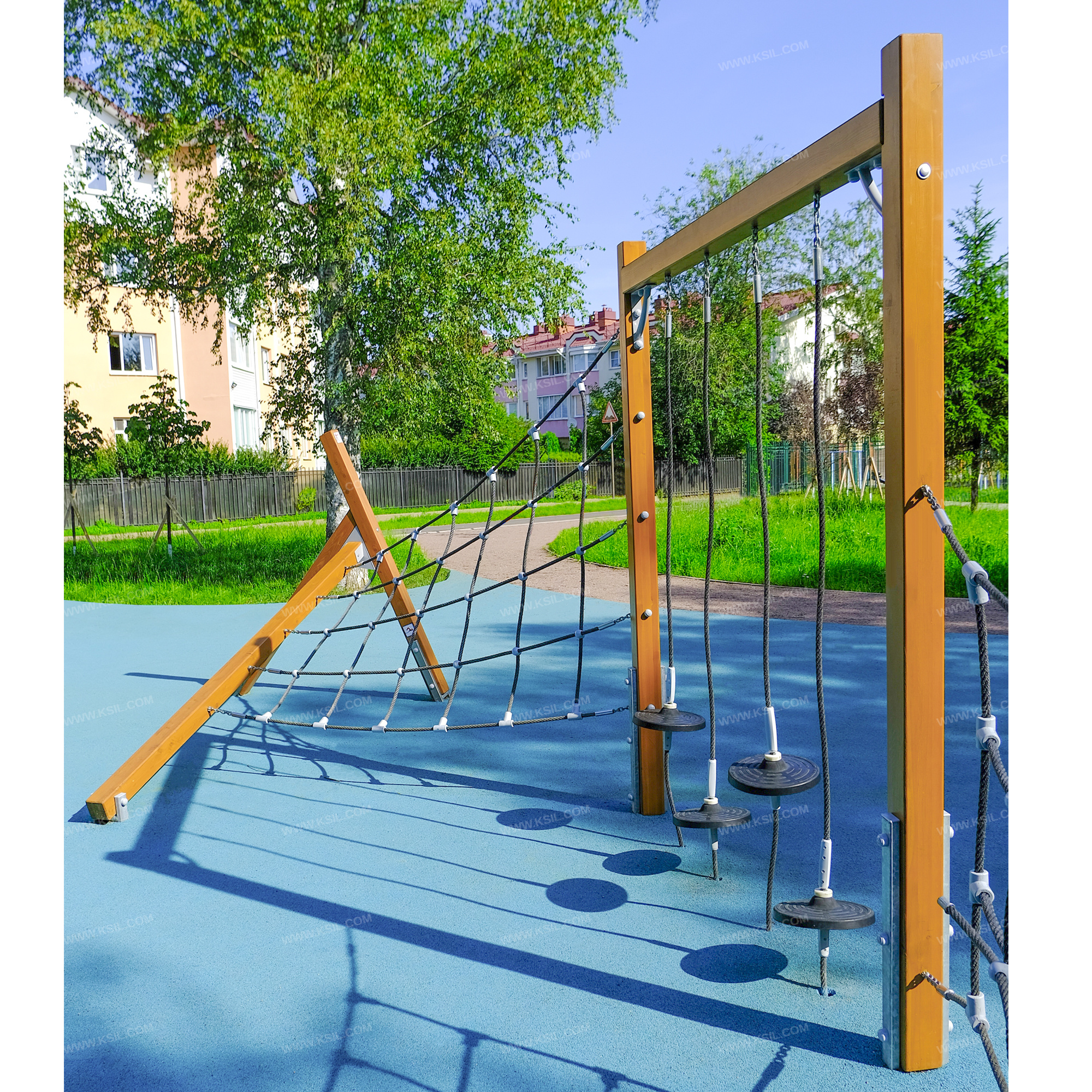

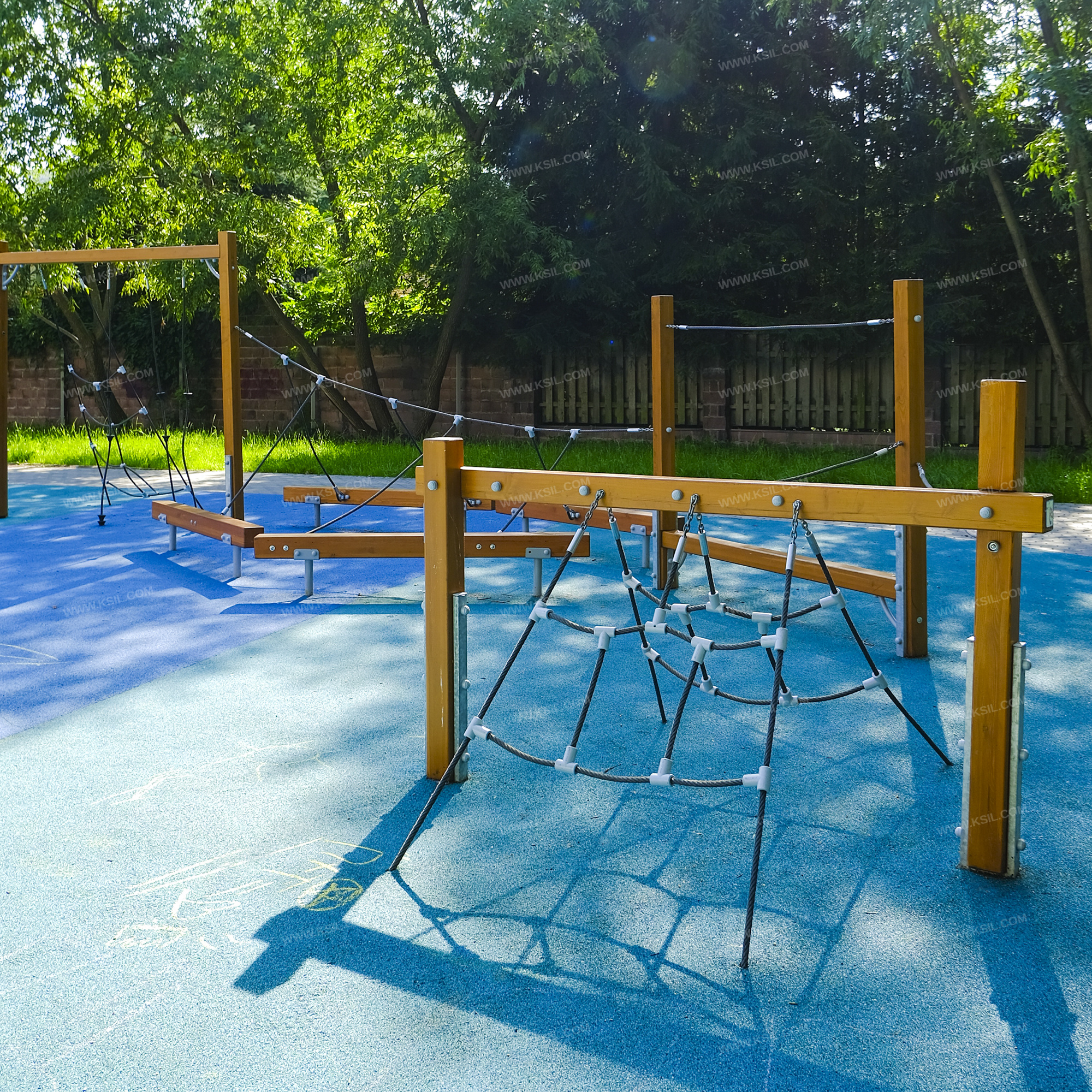

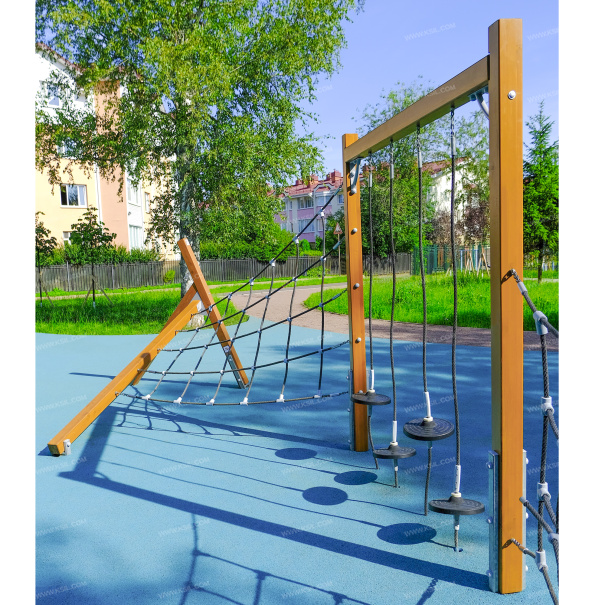

Спортивный комплекс должен представлять собой конструкцию, состоящую из несущих столбов с навесным оборудованием: сетка объемная, ступени на канате, сетка, вращающееся бревно, сетка-переход, подвесной переход, ступени круглые на стойках, сетка-трапеция, луч с уступами, сетка-направляющая, разноуровневые бумы, соединительные лучи.Несущие вертикальные и горизонтальные столбы комплекса должны быть выполнены из клееного деревянного бруса лиственницы сечением не менее 100х100 мм и иметь скругленный профиль. Снизу вертикальные столбы крепятся на металлические разборные подпятники, выполненные из профильной трубы 50х25 и пластины толщиной 8 мм, которые бетонируются в землю. Горизонтальные столбы крепятся к вертикальным с помощью металлических уголков жесткости, выполненных из трубы сечением 26 мм и металлической полосы толщиной не менее 4 ммНаклонный бум и его опоры должны быть выполнены из клееного деревянного бруса лиственницы сечением не менее 100х100 мм и иметь скругленный профиль. Снизу наклонный бум и его опоры крепятся на металлические подпятники из профильной трубы сечением 50х25 с толщиной стенки не менее 2.5 мм, которые бетонируются в землю. Соединение наклонного бума с опорами выполнено в виде кронщтейна из металлического листа толщиной не менее 4 мм и окрашенного порошковыми красками. Ступени круглые выполнены из ламинированной влагостойкой фанеры толщиной не менее 21мм с нескользящим покрытием и закреплены на стойках, выполненных из трубы диаметром 48 мм, которые бетонируется в землю.Ступени на канате выполнены из резинового диска Ø280мм, закрепленного на полипропиленовом канате на разных высотных отметках. Низ канатов бетонируется в землю с помощью закладной трубы диаметром не менее 26 мм и арматуры диаметром не менее 10 мм.Вращающееся бревно выполнено из клееного деревянного бруса лиственницы сечением 136х136 мм. Закрепляется к несущим стойкам и вращается с помощью крутильного механизма.Разноуровневые бумы выполнены из клееного деревянного бруса лиственницы сечением 130х130 мм, устанавливаются на различной высоте и закрепляются при помощи металлических подпятников, выполненных из трубы сечением 48 мм, которые бетонируются в землю.Объемная сетка, сетка-направляющая, сетка-переход и соединительные лучи должны быть выполнены из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями. Подвесной переход должен быть выполнен из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм, и ступеней, выполненных из доски толщиной 40 мм и наклеенной на нее ламинированной влагостойкой фанерой с шероховатой поверхностью толщиной 15 мм. Ступени крепятся между собой и к несущим столбам комплекса с помощью оцинкованной цепочки.
