006378 - Детский спортивный комплекс

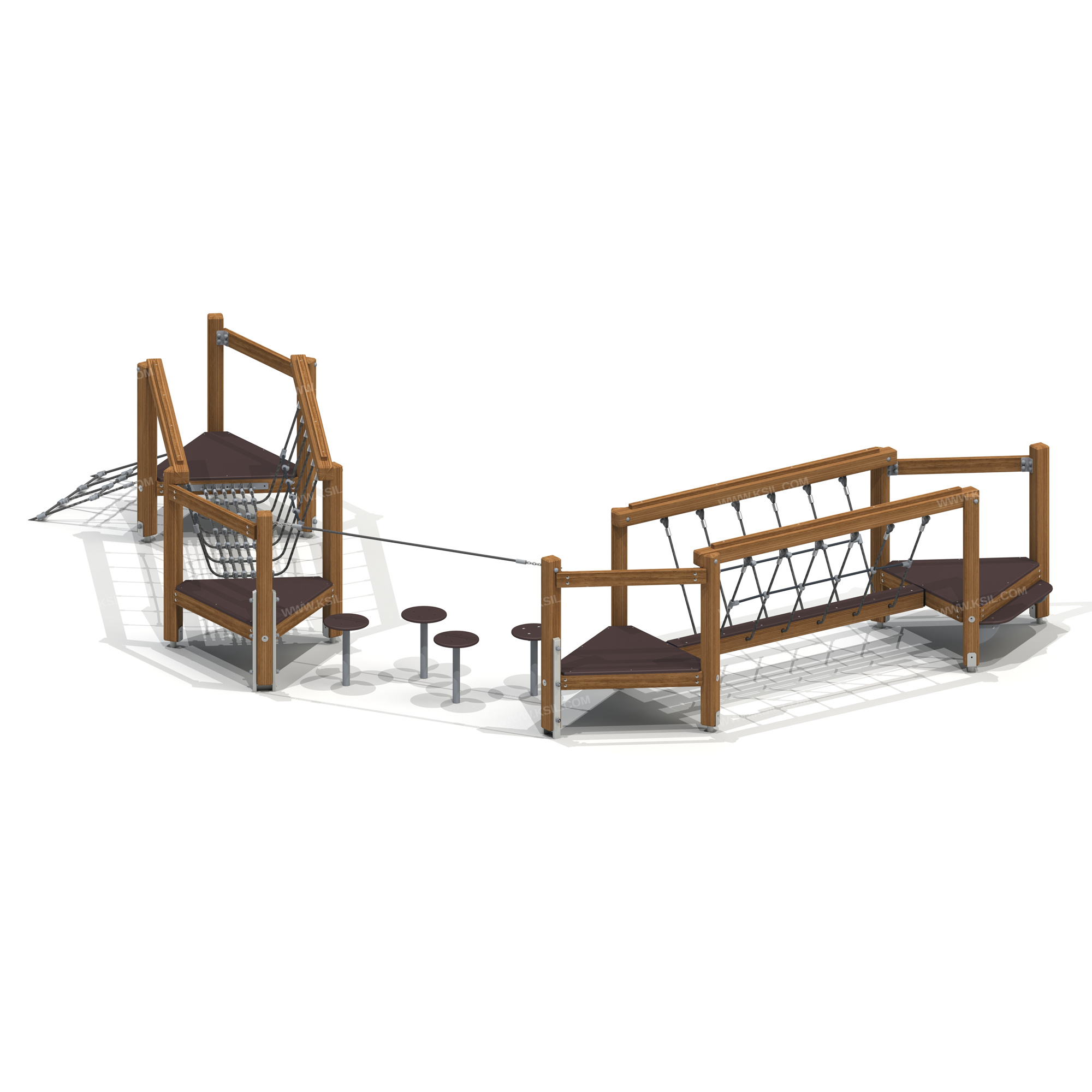

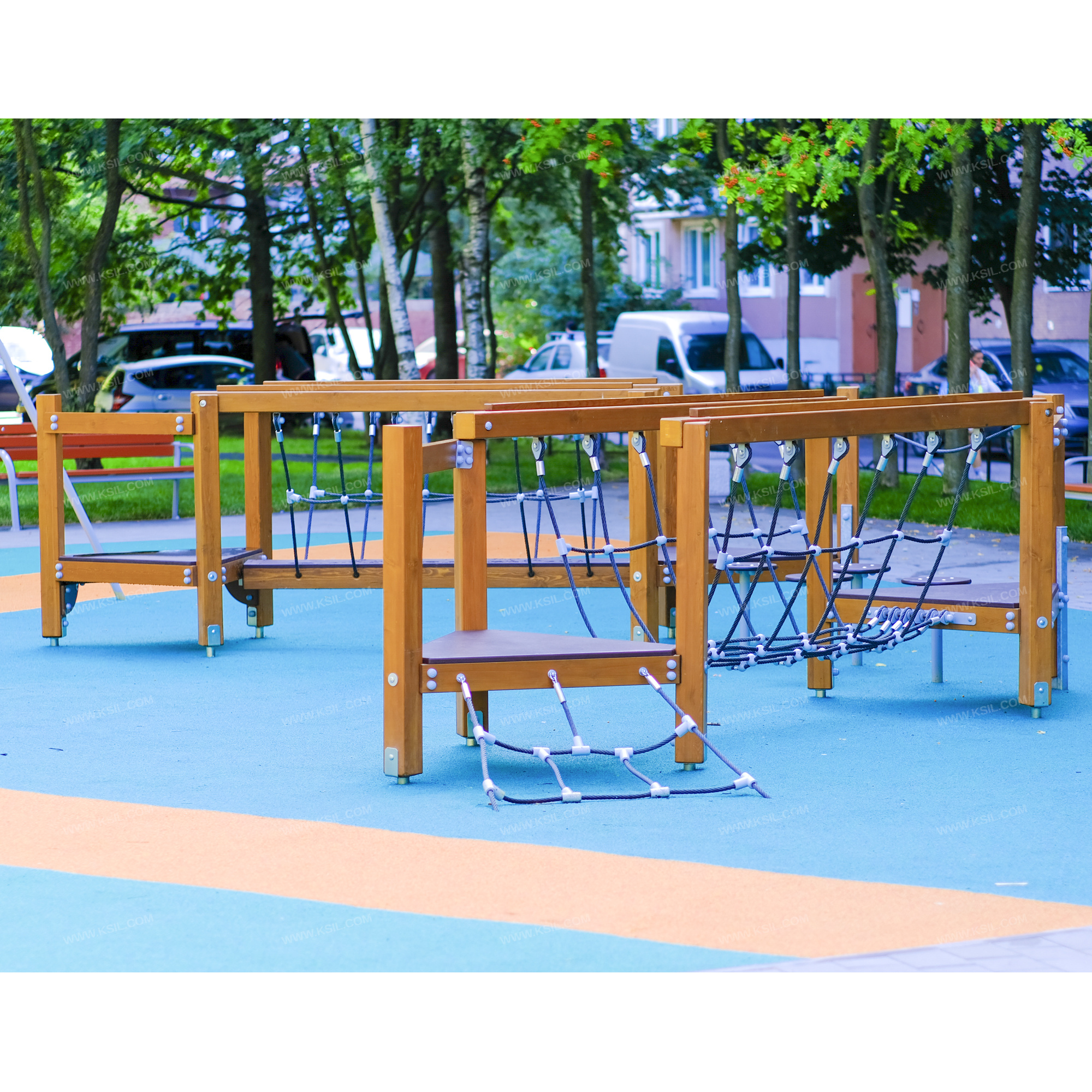

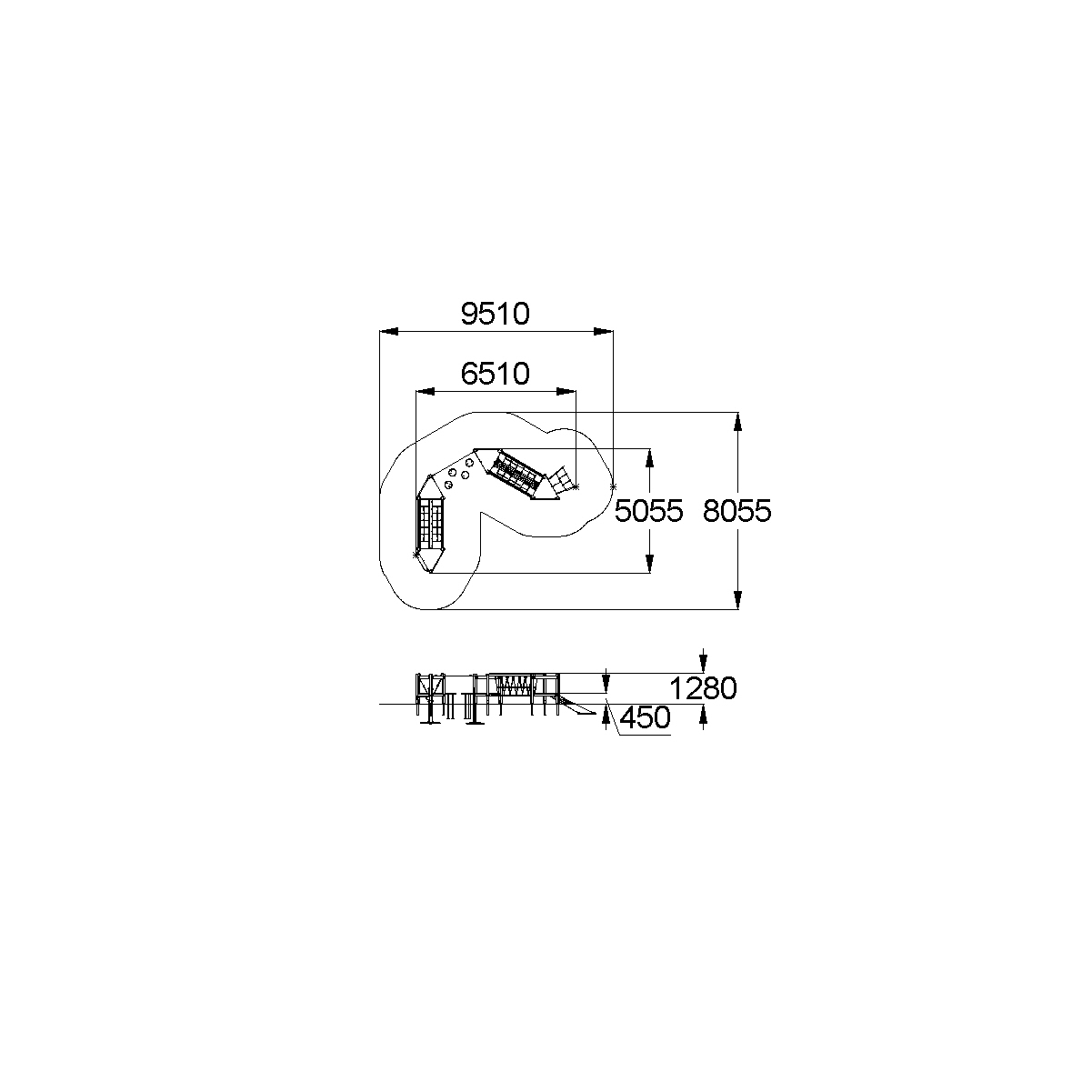

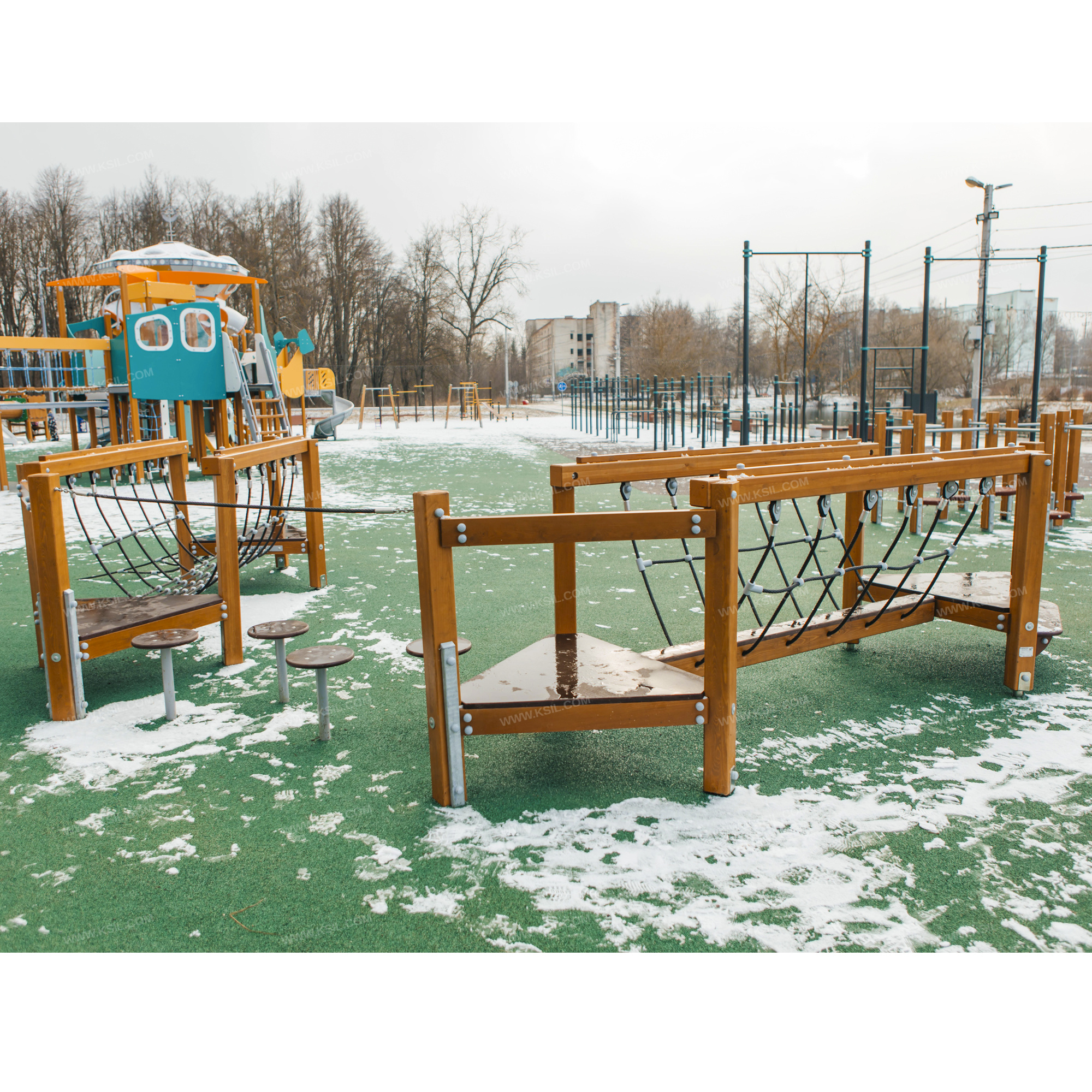

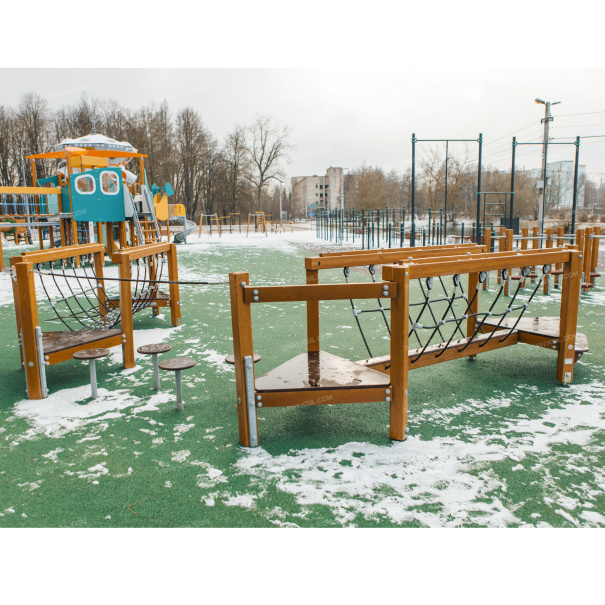

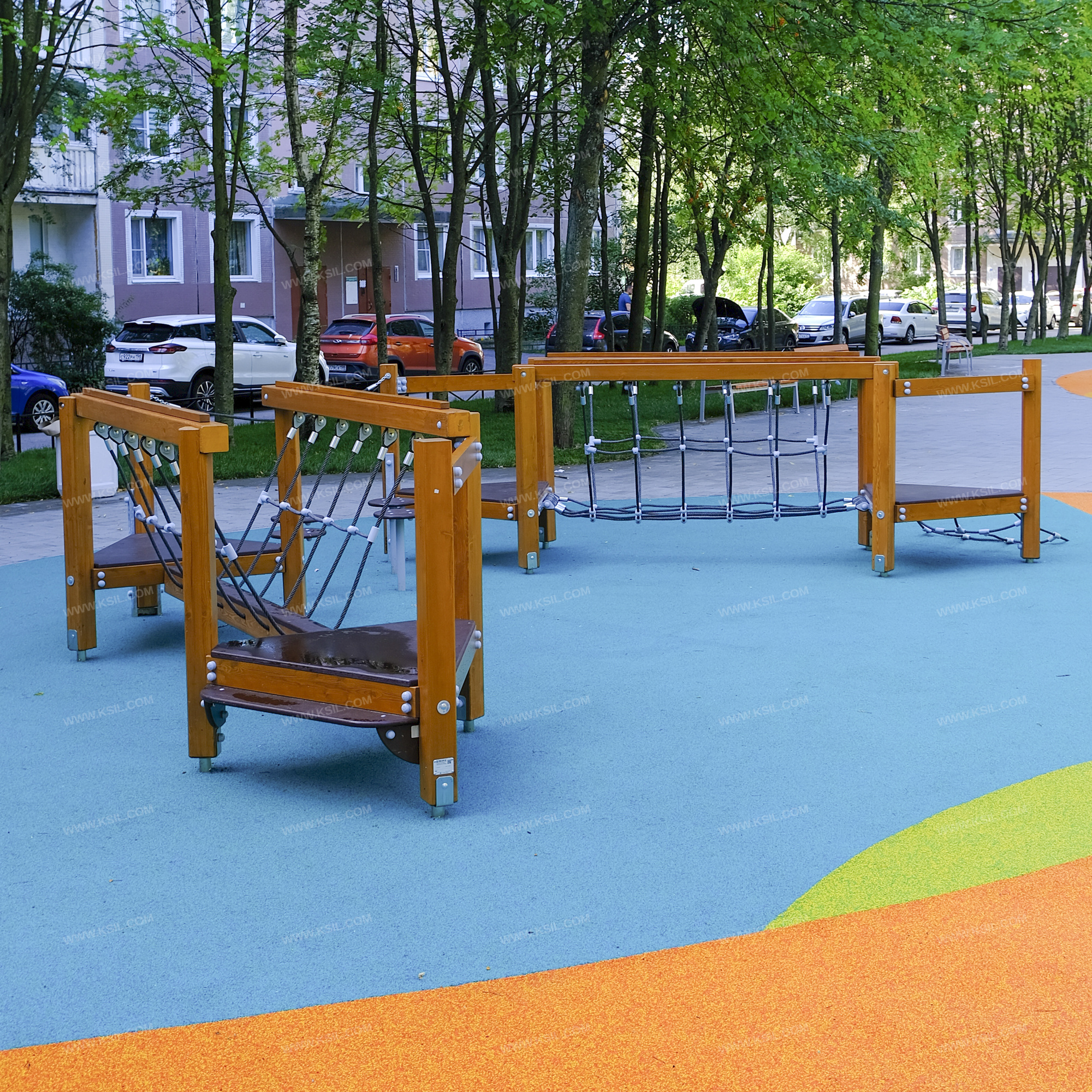

Детский спортивный комплекс должен состоять из 4-х башен треугольной формы, соединенных между собой подвесным бумом, канатным переходом и переправой из ступенек. К башне 1, с высотой площадки не менее 450 мм, должны быть пристроены: ступенька, горизонтальная перекладина.К башне 2 и 3, с высотой площадки не менее 450 мм, должны быть пристроены: соединительный луч, горизонтальная перекладина.К башне 4, с высотой площадки не менее 450 мм, должны быть пристроены: наклонная сетка, горизонтальная перекладина.Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса лиственницы сечением не менее 100х100 мм и иметь скругленный профиль. Снизу столб крепится на металлический оцинкованный подпятник диаметром трубы не менее 42 мм, который бетонируется в землю. Пол башни должен быть изготовлен из влагостойкой ламинированной нескользящей фанеры толщиной не менее 21 мм, который крепится на деревянные прогоны, выполненные из доски сечением не менее 100х40 мм.Горизонтальная перекладина должна быть выполнена из досок лиственницы сечением 100х40 мм. Все кромки должны быть скруглены радиусом не менее 3 мм.Наклонная сетка должна быть выполнена из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями. Соединительный луч должен быть выполнен из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат должен быть диаметром не менее 16 мм. Стойки, на которые крепится луч, устанавливаются на усиленный подпятник, выполненный из профильной трубы сечением не менее 50х25 мм.Ступени круглые выполнены из ламинированной влагостойкой фанеры толщиной не менее 21 мм с нескользящим покрытием и закреплены на стойках, выполненных из трубы диаметром 48 мм, которые бетонируется в землю.Ступенька приставная выполнена из ламинированной влагостойкой фанеры толщиной не менее 21 мм с нескользящим покрытием.Подвесной бум должен быть выполнен из клееного бруса сечением не менее 130х130 и ламинированной противоскользящей влагостойкой фанеры, толщиной не менее 21 мм, склеенных между собой. С торцов бруса закреплены демпферы из резины. В отверстия бруса продета канатная сетка, выполненная из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями. Сверху сетка крепится на горизонтальные направляющие из клееного бруса лиственницы сечением не менее 100х100 мм, опирающиеся на стойки башен.Канатный переход выполнен в виде сетки из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями. Сверху сетка крепится на горизонтальные направляющие из клееного бруса лиственницы сечением не менее 100х100 мм, опирающиеся на стойки башен. По бокам сетка крепится к прогонам пола через металлические пластины, выполненные из листового металла толщиной 5 мм, со скобами, выполненными из листового металла толщиной 3 мм.
