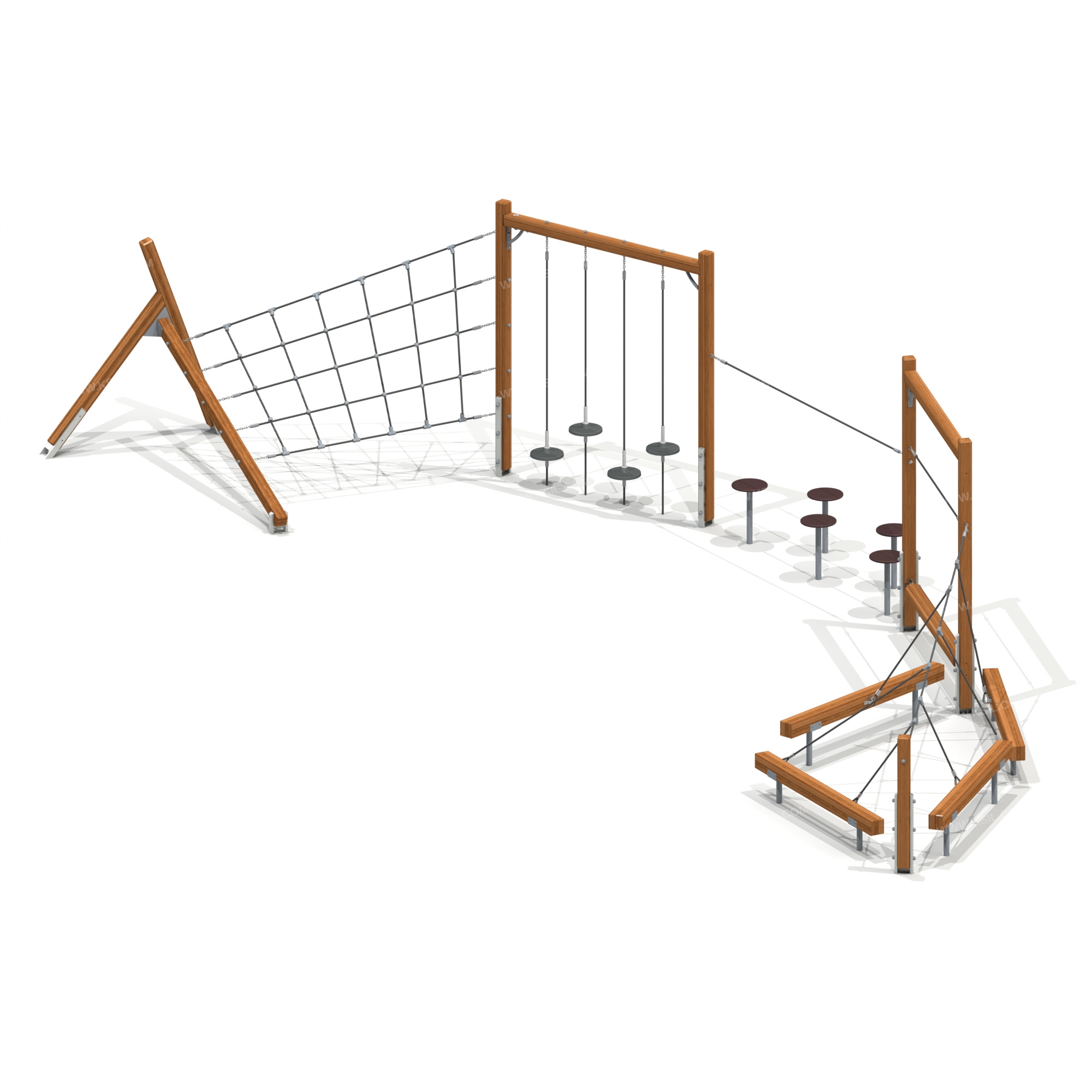

Спортивный комплекс должен представлять собой конструкцию, состоящую из несущих столбов с навесным оборудованием: сетка объемная, сетка-направляющая, соединительные лучи, ступени на канатах, ступени круглые на стойках, вращающееся бревно, наклонный и разноуровневые бумы.Несущие вертикальные и горизонтальные столбы комплекса должны быть выполнены из клееного деревянного бруса лиственницы сечением не менее 100х100 мм и иметь скругленный профиль. Снизу вертикальные столбы крепятся на металлические разборные подпятники, выполненные из профильной трубы 50х25 и пластины толщиной 8 мм, которые бетонируются в землю. Горизонтальные столбы крепятся к вертикальным с помощью металлических уголков жесткости, выполненных из трубы сечением 26 мм и металлической полосы толщиной не менее 4 ммНаклонный бум и его опоры должны быть выполнены из клееного деревянного бруса лиственницы сечением не менее 100х100 мм и иметь скругленный профиль. Снизу наклонный бум и его опоры крепятся на металлические подпятники из профильной трубы сечением 50х25 с толщиной стенки не менее 2.5 мм, которые бетонируются в землю. Соединение наклонного бума с опорами выполнено в виде кронщтейна из металлического листа толщиной не менее 4 мм и окрашенного порошковыми красками. Ступени круглые выполнены из ламинированной влагостойкой фанеры толщиной не менее 21мм с нескользящим покрытием и закреплены на стойках, выполненных из трубы диаметром 48 мм, которые бетонируется в землю.Ступени на канате выполнены из резинового диска Ø280мм, закрепленного на полипропиленовом канате на разных высотных отметках. Низ канатов бетонируется в землю с помощью закладной трубы диаметром не менее 26 мм и арматуры диаметром не менее 10 мм.Вращающееся бревно выполнено из клееного деревянного бруса лиственницы сечением 136х136 мм. Закрепляется к несущим стойкам и вращается с помощью крутильного механизма.Разноуровневые бумы выполнены из клееного деревянного бруса лиственницы сечением 130х130 мм, устанавливаются на различной высоте и закрепляются при помощи металлических подпятников, выполненных из трубы сечением 48 мм, которые бетонируются в землю.Объемная сетка, сетка-направляющая и соединительные лучи должны быть выполнены из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями.
- Артикул: 006382

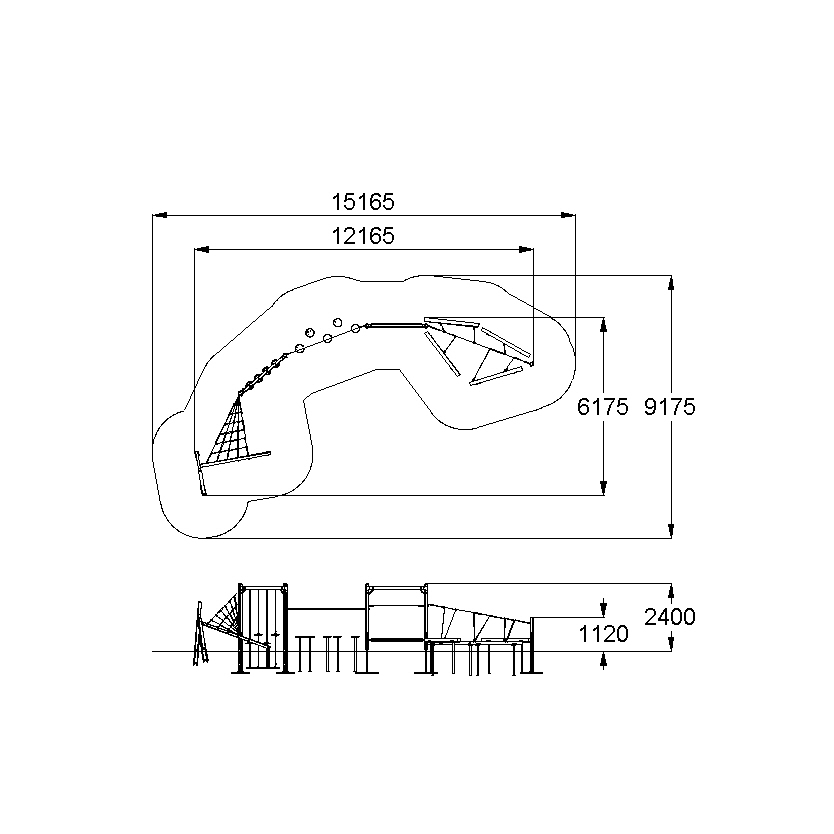

- Габаритные размеры: 12170x6170x2400 мм
- Возрастная группа: от 4 до 10 лет
- Ширина Зоны Безопасности (мм): 9170
- Длина Зоны Безопасности (мм): 15170
- Макс. H Свобод. Падения (мм): 2300
Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных досок лиственницы, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Материалы из древесины не должны иметь на поверхности дефектов обработки. Концы труб должны быть закрыты. Заглушки пластиковые на места резьбовых соединений.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
