005312 - Детский игровой комплекс

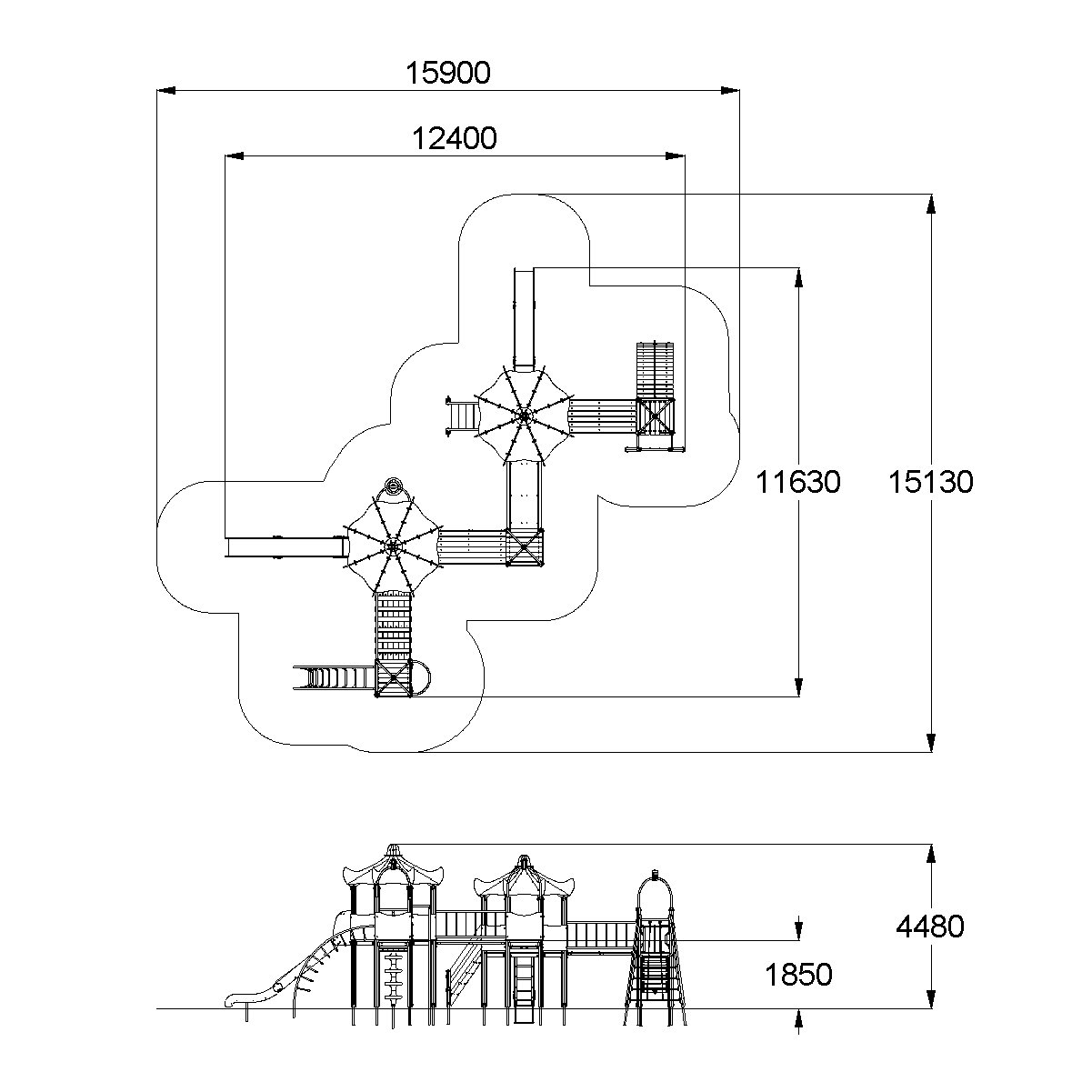

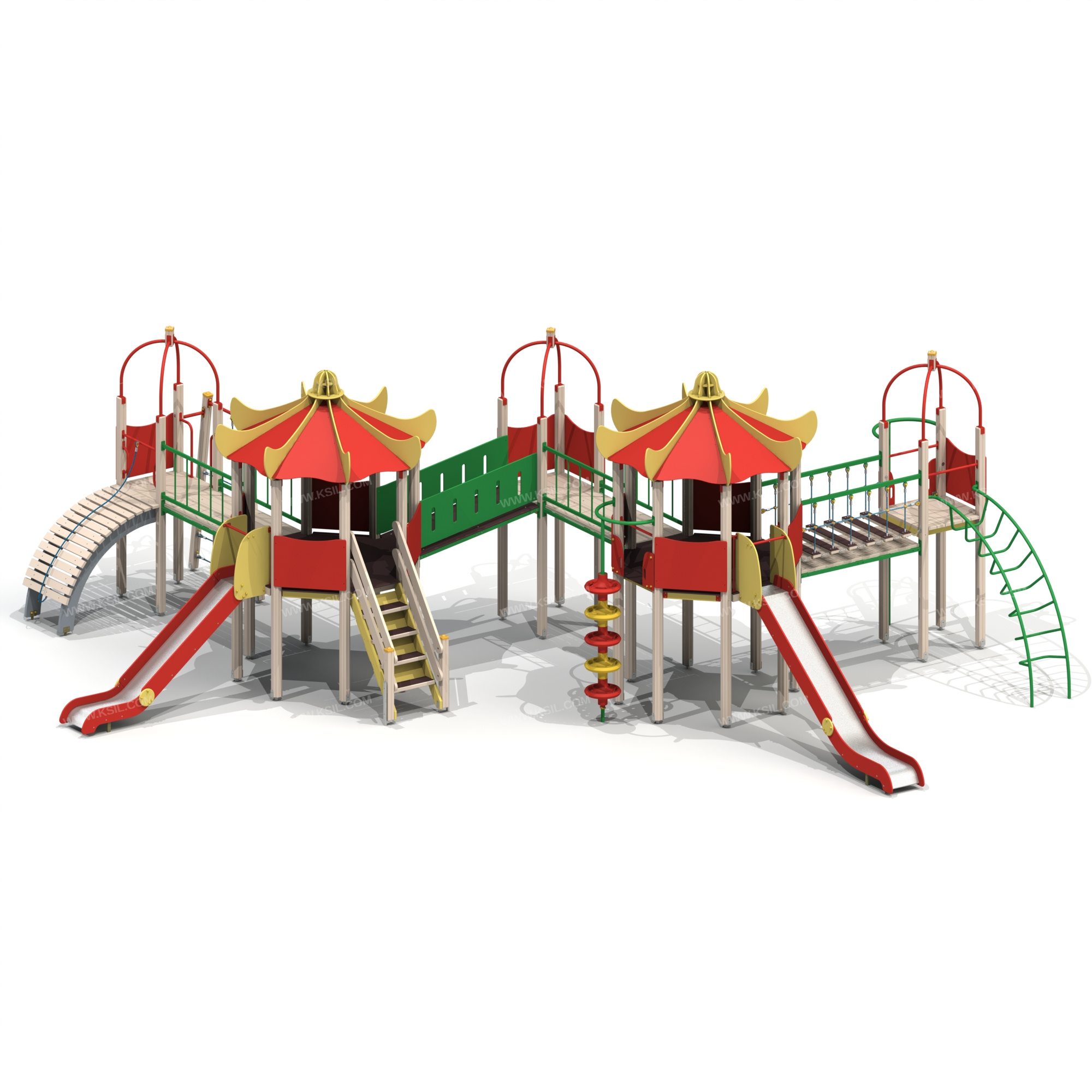

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из 5-ти башен, две из которых восьмигранные, соединенных между собой 2-мя прямыми, наклонным и подвесным мостами.  К башне 1 с каркасом крыши, с высотой площадки не менее 1550 мм, должны быть пристроены: фанерный трап- барабан, перекладина с канатом, поручни, фанерное ограждение, сетка трапеция, перекладина. К башне 2 с восьмигранной  крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: горка, фанерные ограждения, лестница. К башне 3 с каркасом крыши, высотой площадки не менее 1850 мм, должны быть пристроены: фанерные ограждения. К башне 4 с восьмигранной  крышей, с высотой площадки не менее 1850 мм, должны быть пристроены: горка, вертикальный шест с колесами и креплением в виде дуги, фанерные ограждения. К башне 5 с каркасом крыши, высотой площадки не менее 1850 мм, должны быть пристроены: наклонная лиана, вертикальный шест, фанерное ограждение. Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю. Пол башен с каркасом крыши должен быть выполнен из деревянной доски толщиной не менее 40 мм.  Пол башен восьмигранных должен быть выполнен из противоскользящей влагостойкой фанеры толщиной не менее 21 мм. Крыша восьмигранная должна состоять из 8-ми скатов, из влагостойкой фанеры толщиной не менее 9 мм и 8-ми фронтонов из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас крыши башен должен быть выполнен из совокупности металлических труб диаметром не менее 33 мм, соединенных между собой в верхней части пикой, выполненной из деревянного бруса сечением не менее 100х100 мм. Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю. Вертикальный шест с колесами должен быть выполнен из металлической трубы диаметром не менее 48 мм, колеса должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю. Горки, с высотой стартового участка не менее 1550 мм и не менее 1850 мм должны состоять из ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины. Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой, участок скольжения и конечный участок.  Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки.  Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция и бортики горок, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Лестница высотой не менее 1550 мм должна быть оснащена перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Фанерный трап- барабан должен состоять из направляющих опор, состоящих из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33 мм, который бетонируется в землю. Ограждение башен должно быть выполнено из влагостойкой фанеры толщиной не менее 21 мм. Наклонный мост должен состоять металлического каркаса, настила и перил. Настил должен быть выполнен из ламинированной влагостойкой фанеры толщиной не менее 21 мм. Перила моста должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической трубы сечением не менее 50х25 мм. Прямой мост должен состоять из настила, выполненного из деревянных досок толщиной не менее 40 мм и металлического разборного каркаса, выполненного из профильной трубы сечением не менее 50х25. Ограждения прямого моста должны состоять из металлических балок – горизонтальная балка из профильной трубы сечением не менее 50х25, вертикальная - из трубы диаметром не менее 21 мм. Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм, а металлический каркас моста должен быть разборным и состоять из металлической трубы сечением не менее 50х25 мм.
