005311 - Детский игровой комплекс

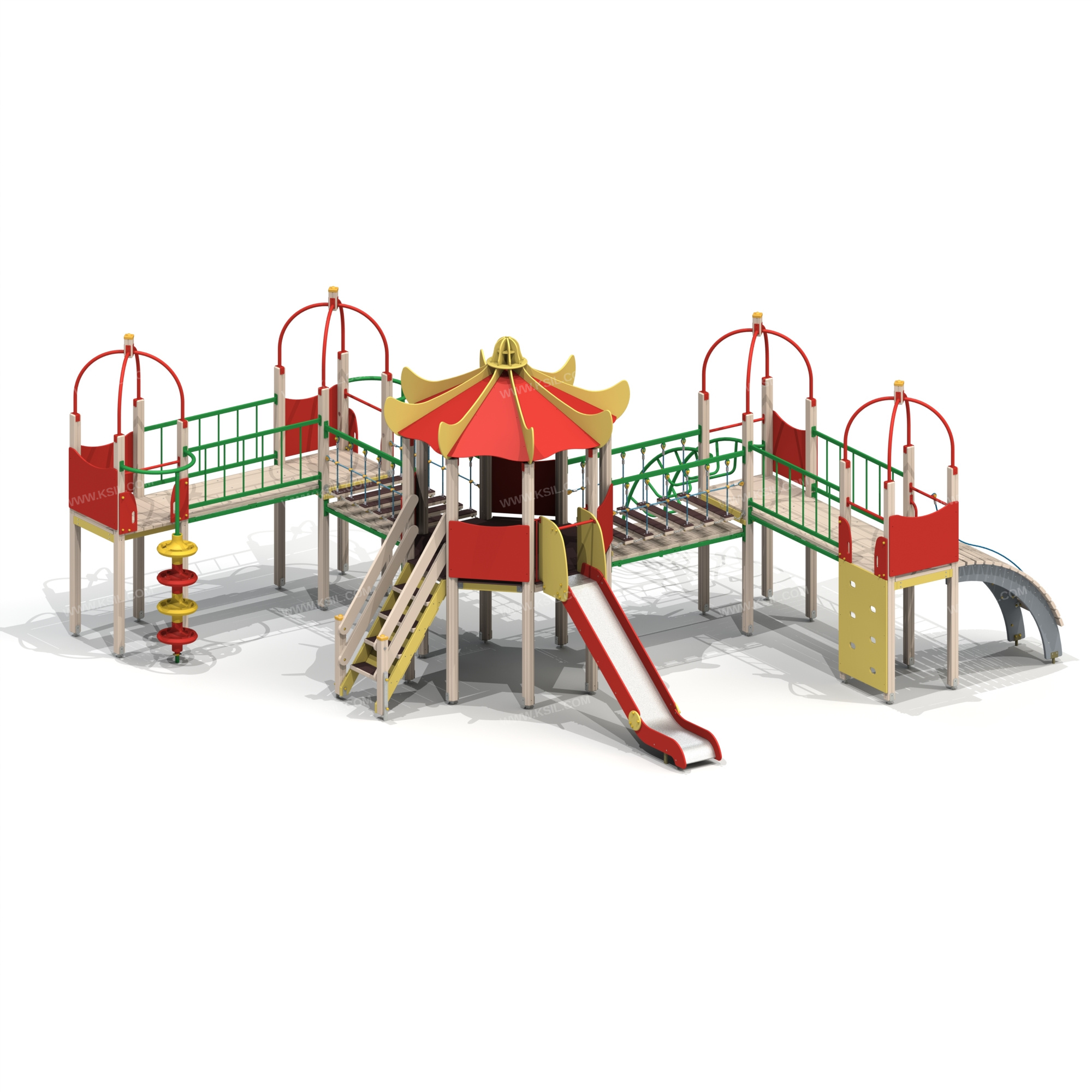

005311005311 - Детский игровой комплекс - фото превью 1

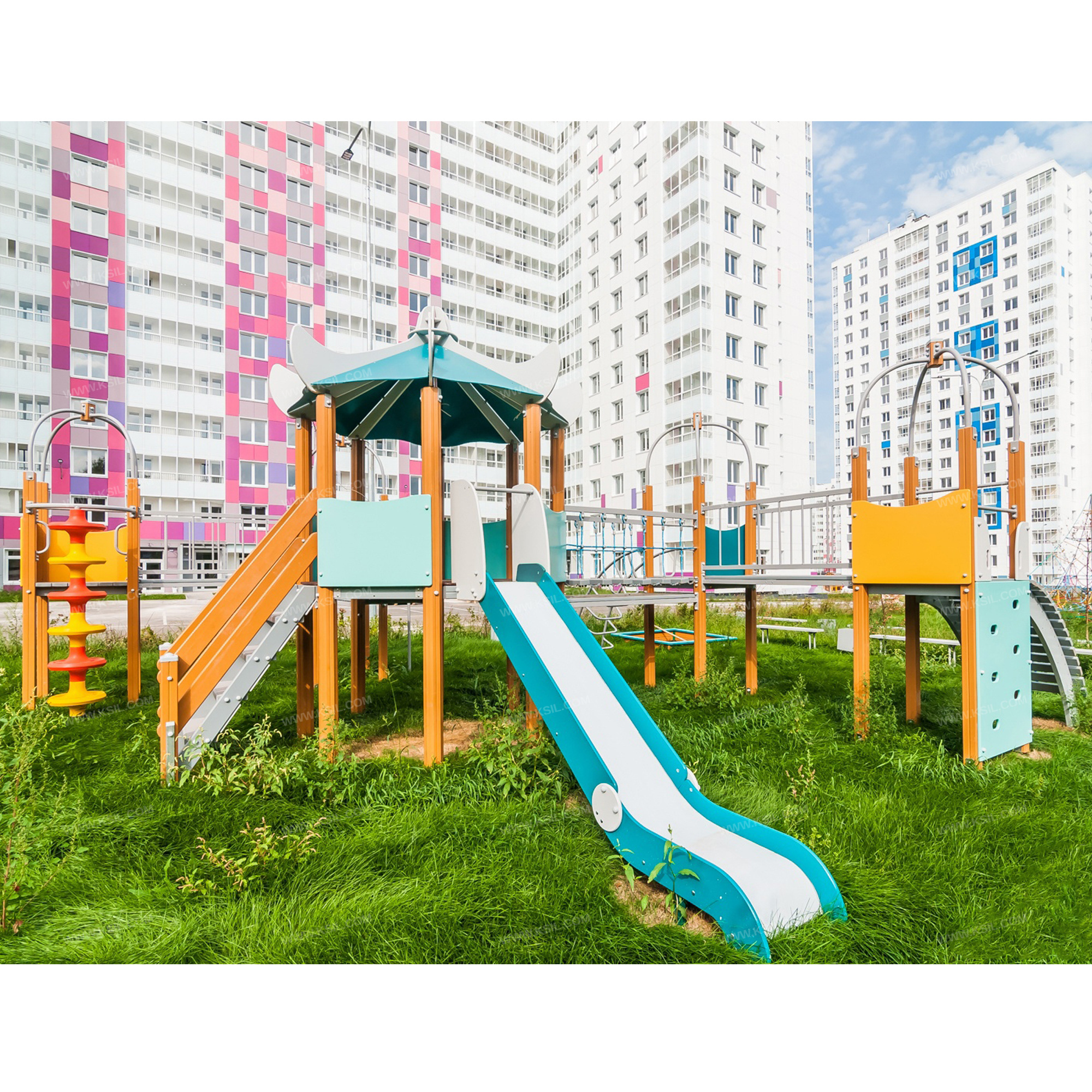

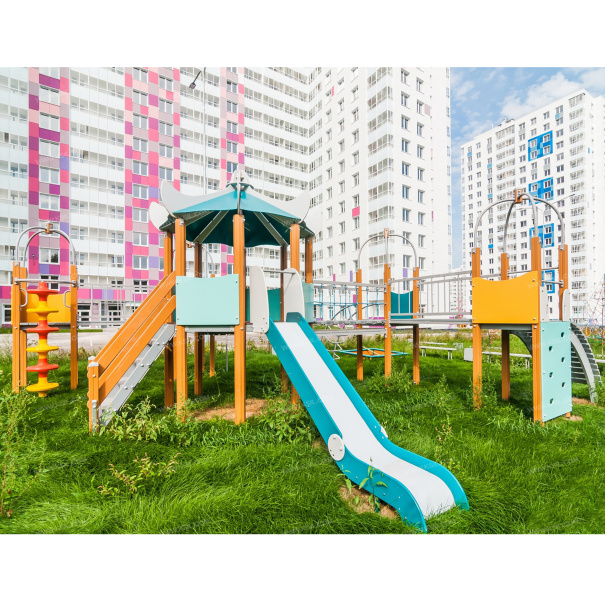

005311 - Детский игровой комплекс - детальное фото005311 - Детский игровой комплекс - фото пример 1
Добавить в избранное
005311 - Детский игровой комплекс: цветовая схема 0
005311 - Детский игровой комплекс: цветовая схема 1
005311 - Детский игровой комплекс: цветовая схема 2
005311 - Детский игровой комплекс: цветовая схема 3
  • Стоимость: по запросу
Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из 5-ти башен, одна из которых восьмигранная, соединенных между собой 2-мя прямыми и 2-мя подвесным мостами.
Характеристики
  • Артикул: 005311
  • Габаритные размеры: 9000x8090x4180 мм
  • Возрастная группа: от 6 до 12 лет

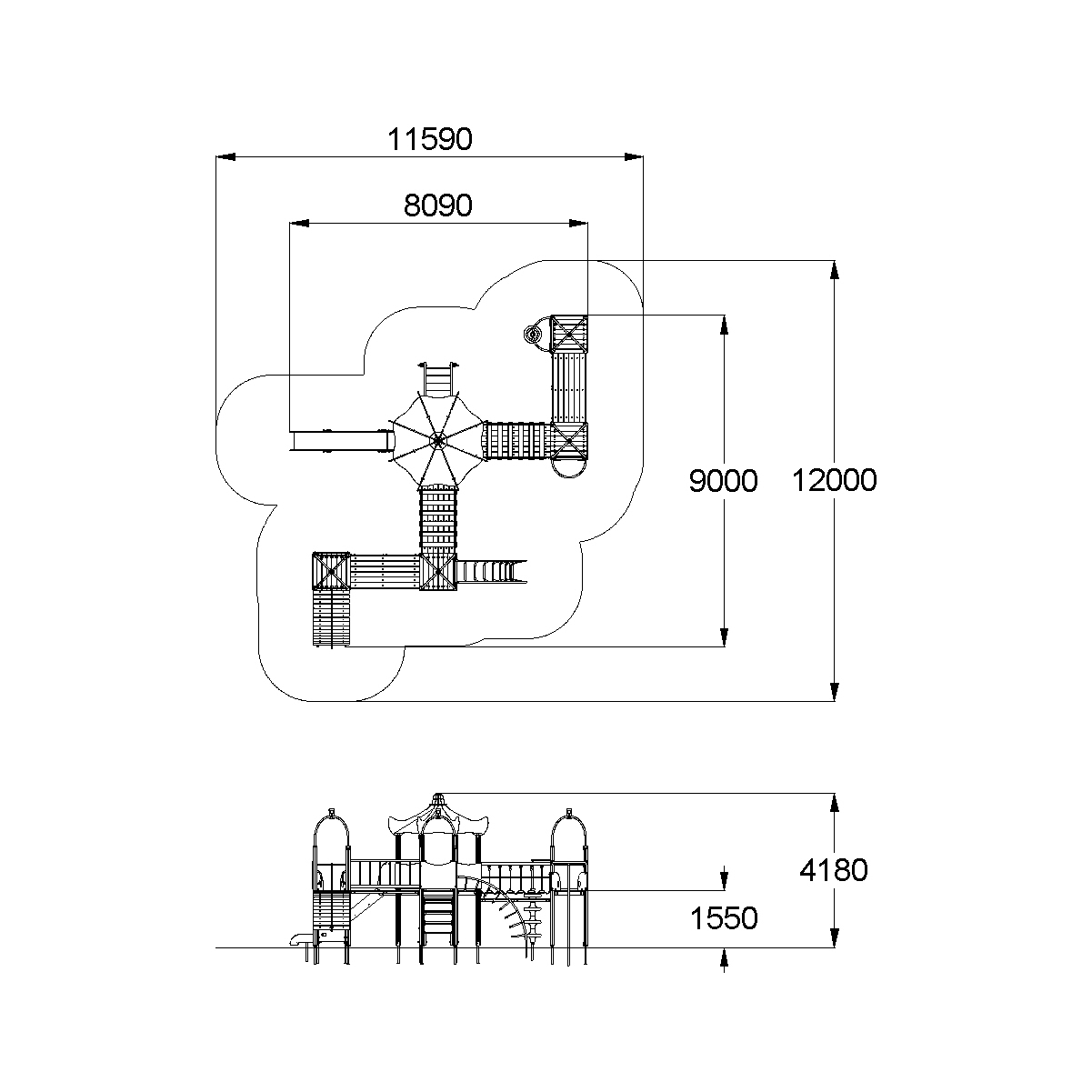

План-схема: 005311 - Детский игровой комплекс
Описание
Характеристики
Материалы
Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из 5-ти башен, одна из которых восьмигранная, соединенных между собой 2-мя прямыми и 2-мя подвесным мостами. К башне 1 с каркасом крыши, с высотой площадки не менее 1550 мм, должны быть пристроены: вертикальный шест с кольцами, перекладина, фанерные поручни и ограждения.К башне 2 с каркасом крыши, высотой площадки не менее 1550 мм, должны быть пристроены: фанерные поручни и ограждение, вертикальный шест с креплением в виде дуги, перекладина, поручни.К башне 3 с восьмигранной крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: горка, фанерные ограждения, лестница.К башне 4 с каркасом крыши, высотой площадки не менее 1550 мм, должны быть пристроены: фанерное ограждение, перекладина, лиана.К башне 5 с каркасом крыши, высотой площадки не менее 1550 мм, должны быть пристроены: альпинистская стенка, перекладина, фанерные поручни и ограждение, трап-барабан, поручни.Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башен с каркасом крыши должен быть выполнен из деревянной доски толщиной не менее 40 мм. Пол башни восьмигранной должен быть выполнен из противоскользящей влагостойкой фанеры толщиной не менее 21 мм.Крыша восьмигранная должна состоять из 8-ми скатов, из влагостойкой фанеры толщиной не менее 9 мм и 8-ми фронтонов из влагостойкой фанеры толщиной не менее 21 мм.Металлический каркас крыши башен должен быть выполнен из совокупности металлических труб диаметром не менее 33 мм, соединенных между собой в верхней части пикой, выполненной из деревянного бруса сечением не менее 100х100 мм. Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю. Вертикальный шест с кольцами и креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 48 мм, кольца должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю.Альпинистская стенка с отверстиями для рук и ног должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.Трап- барабан должен состоять из направляющих опор, состоящих из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33 мм, который бетонируется в землю.Лиана должна состоять их 2-х наклонных дуг, выполненных из металлической трубы диаметром не менее 42 мм и П-образных ступенек из трубы диаметром не менее 33 мм. Горка, с высотой стартового участка не менее 1550 мм должна состоять из каркаса, ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины. Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок, участок скольжения и конечный участок. Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция и бортики горок, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.Лестница высотой не менее 1550 мм должна быть оснащена перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Ограждение башен и фанерные поручни должны быть выполнено из влагостойкой фанеры толщиной не менее 21 мм. Перекладины, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм. Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидного канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм, а металлический каркас моста должен быть разборным и состоять из металлической трубы сечением не менее 50х25 мм. Прямой мост должен состоять из настила, выполненного из деревянных досок толщиной не менее 40 мм и металлического разборного каркаса, выполненного из профильной трубы сечением не менее 50х25. Ограждения прямого моста должны состоять из металлических балок – горизонтальная балка из профильной трубы сечением не менее 50х25, вертикальная - из трубы диаметром не менее 21 мм.
  • Артикул: 005311
  • Габаритные размеры: 9000x8090x4180 мм
  • Возрастная группа: от 6 до 12 лет
  • Ширина Зоны Безопасности (мм): 12000
  • Длина Зоны Безопасности (мм): 11590
  • Макс. H Свобод. Падения (мм): 1550
Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Концы труб должны быть закрыты. Заглушки пластиковые на места резьбовых соединений и крышки на верхние основания несущих столбов.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
