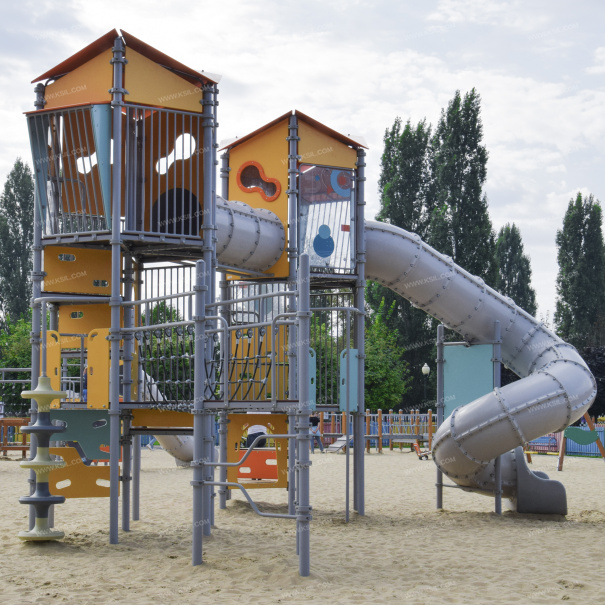

005503 - Детский игровой комплекс «Траектория»

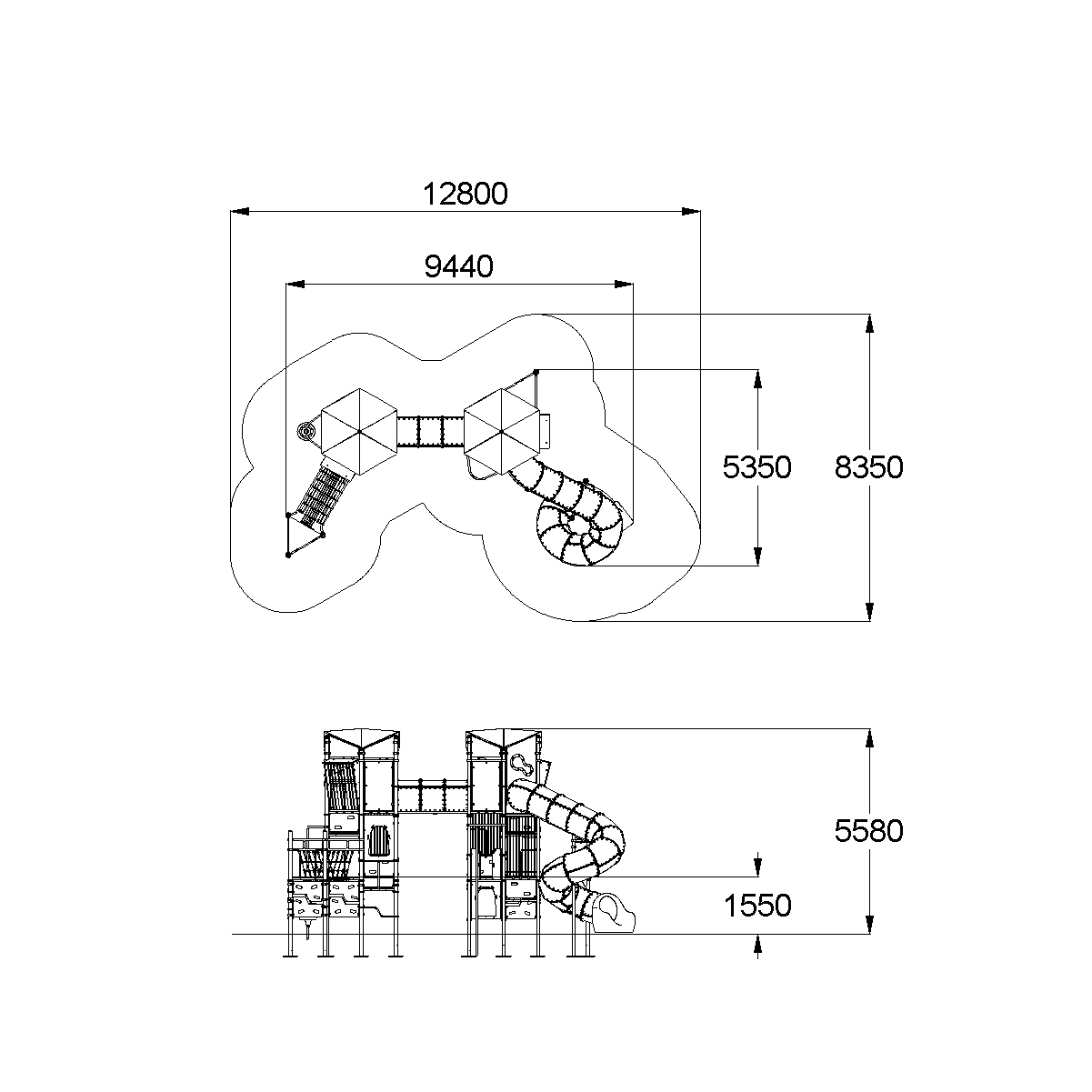

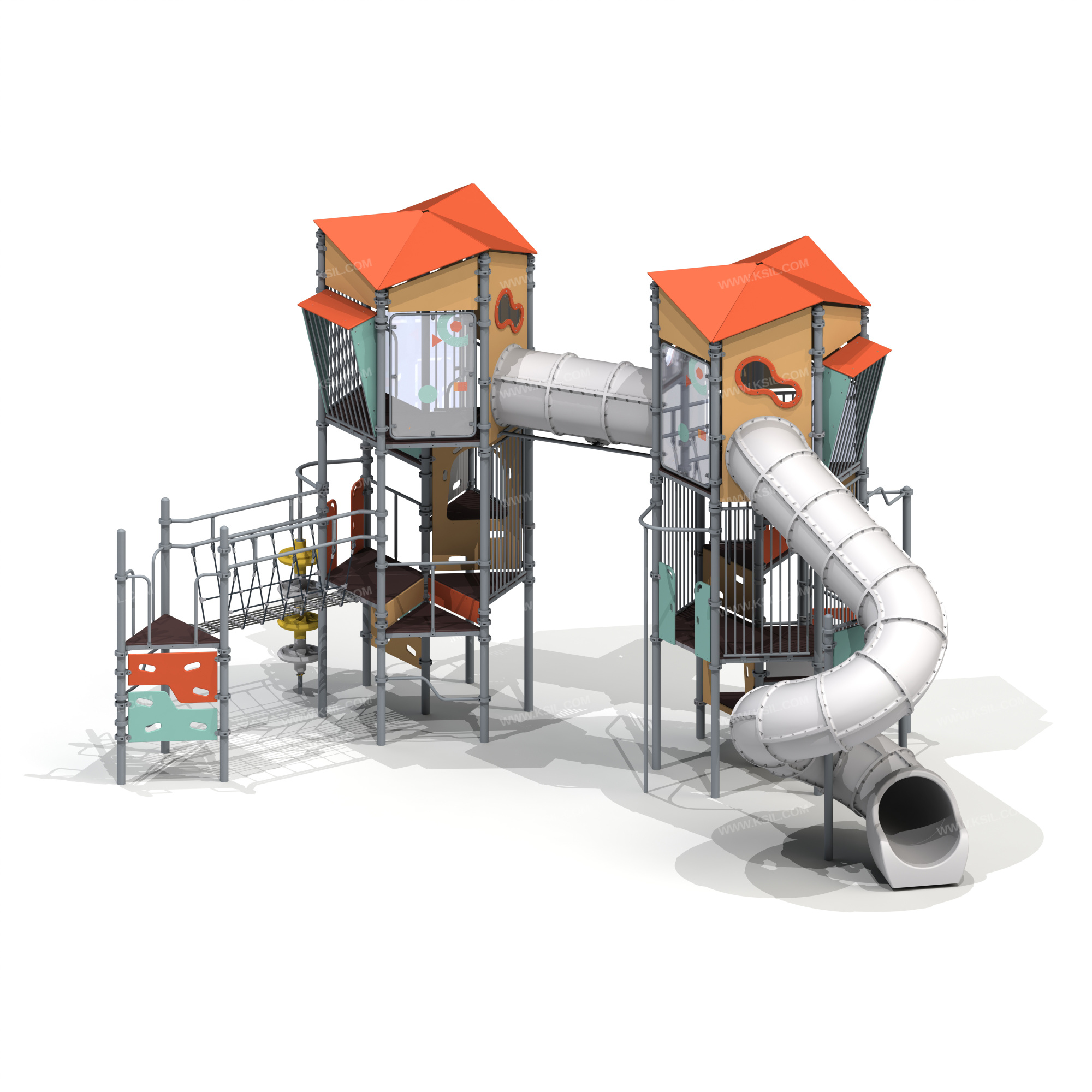

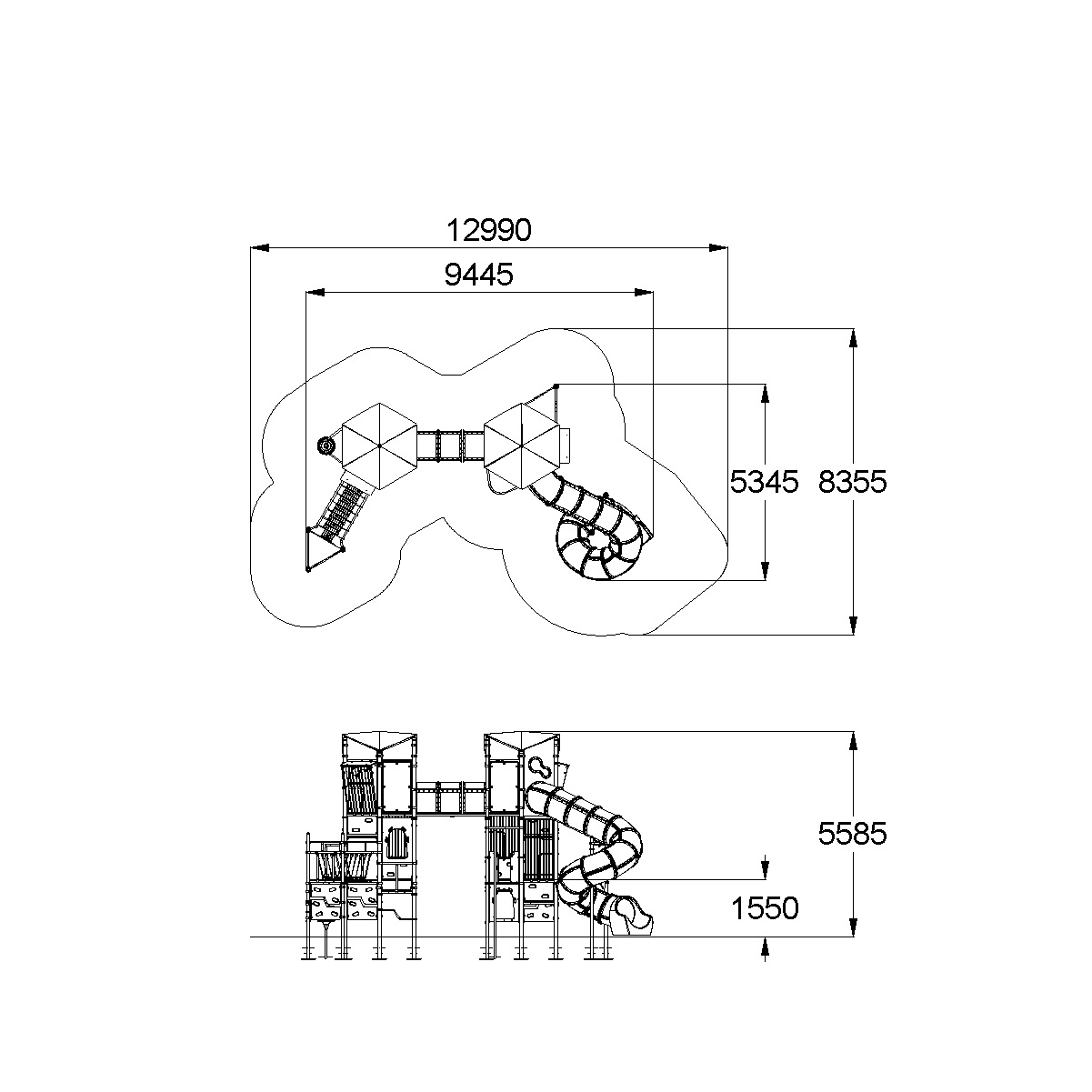

Игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из двух шестигранных башен и башня треугольной формы, соединенные между собой канатным переходом и тоннельным пластиковым переходом. Всё навесное оборудование крепиться к площадкам при помощи хомутов диаметром 140 мм. К многоуровневым шестигранным башням должны быть пристроены альпинистская стенка с прорезями для рук, вертикальный шест с кольцами и креплением в виде дуги, «Т» образное ограждение, фанерные поручни, перекладины с перепадом, верх башни имеет крышу в виде наклонных скатов. Платформа башни ограждена фанерными экранами и металлическими решетками. Два защитных экрана выполнены из прозрачного литого поликарбоната с художественной росписью. К одной из башен пристроена пластиковая горка труба, а соединены они между собой пластиковым переходомРазноуровневые площадки имеют следующие высоты 1,25м, 1,55м, 2,15м, 2,75м и 3,35м. К площадке 1,5м пристроена альпинистская стенка и металлический шест с кольцами, остальные площадки имеют фанерные ограждения и защитные «Т» образные перекладины, установленные на перепадах по высоте площадок.Башня треугольной формы с высотой площадки 1550мм, включает в себя: альпинистскую стенку с прорезями для рук, металлические ограждения в виде «Г» образного поручня, перекладины с перепадом. Несущие столбы комплекса должны быть выполнены из металлической трубы диаметром не менее 88 мм. Сверху столб должен заканчиваться заглушкой, снизу столб должен бетонироваться в землю.Пол башни должен быть выполнен из влагостойкой противоскользящей фанеры толщиной не менее 21 мм и металлические рамы, выполненные из трубы сечением 50*25мм. «Т» образное ограждение выполнены из металлической трубы диаметром не менее 33 мм. Фанерные поручни, установленные у шеста с кольцами выполнены из фанеры толщиной 21 мм. Вертикальный шест с кольцами и креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 48 мм. Нижняя часть шеста бетонируется в землю, кольца выполнены из пластика.Купол башни выполнен из 6-ти скатов, изготовленных из влагостойкой фанеры толщиной не менее 9 мм.Ограждение комплекса должно быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и закреплено к стойкам при помощи металлических хомутов. Тоннельная пластиковая горка с высотой стартового участка не менее 2750 мм, должны быть выполнены из пластиковых тоннельных сегментов, соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции. Горка оснащена защитным экраном для предотвращения лазания по элементам горки, экран установлен на 2-х стойках из труб Ø 89мм и закреплён к ним при помощи хомутов Альпинистская стенка неправильной формы должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм с отверстиями для рук.Металлические ограждения выполнены из трубы сечением 33,5мм и 21мм.Проемы в фанерных экранах заполнены литым поликарбонатом. Канатный переход должен быть выполнены из полипропиленового 6-типрядного каната армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями и перил из металлической трубы Ø 42мм. Тоннельный переход должен состоять из пластиковых сегментов и двух стенок-входов с круглым отверстием, равным внутреннему диаметру тоннеля. Стенки должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.
