002460 - Детский игровой элемент

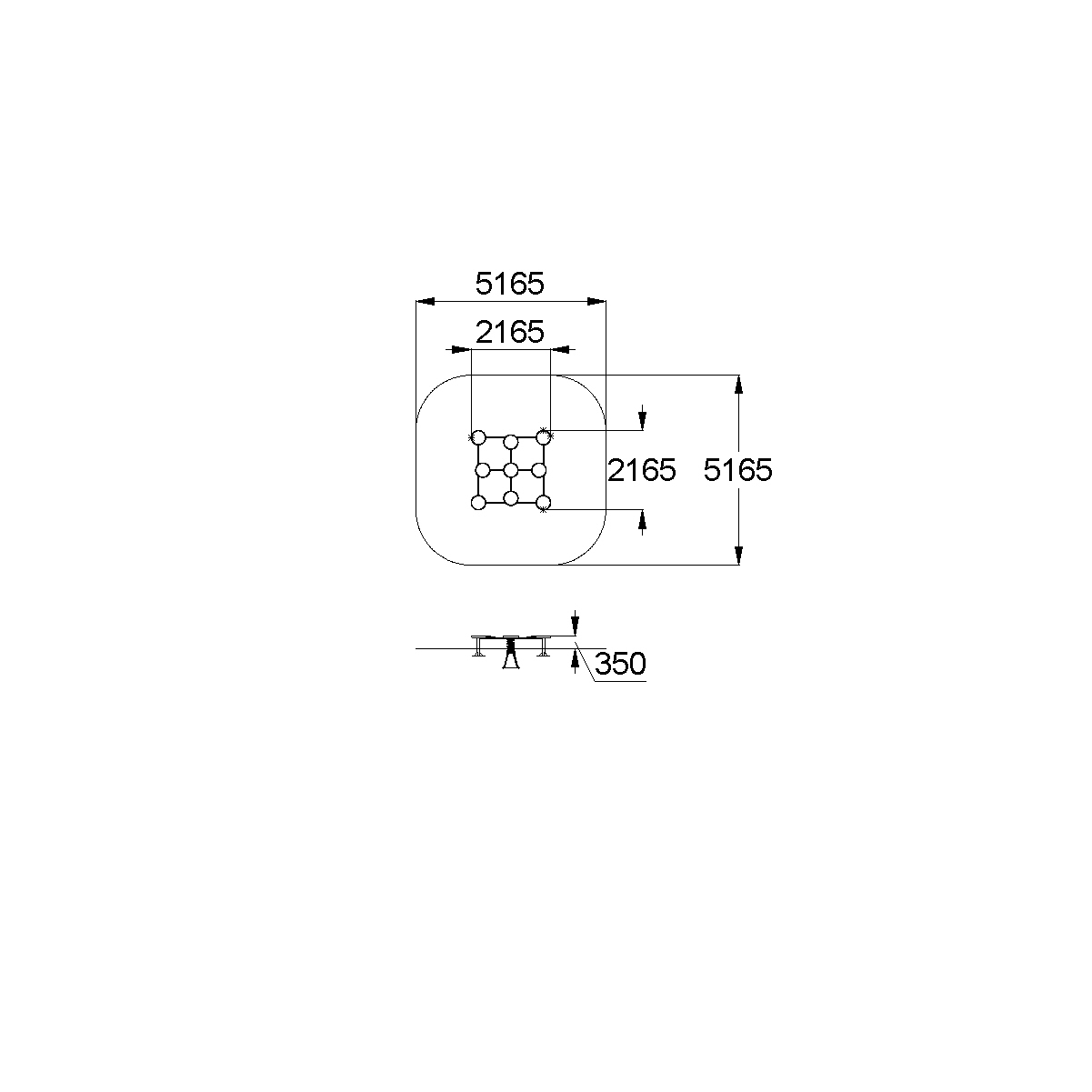

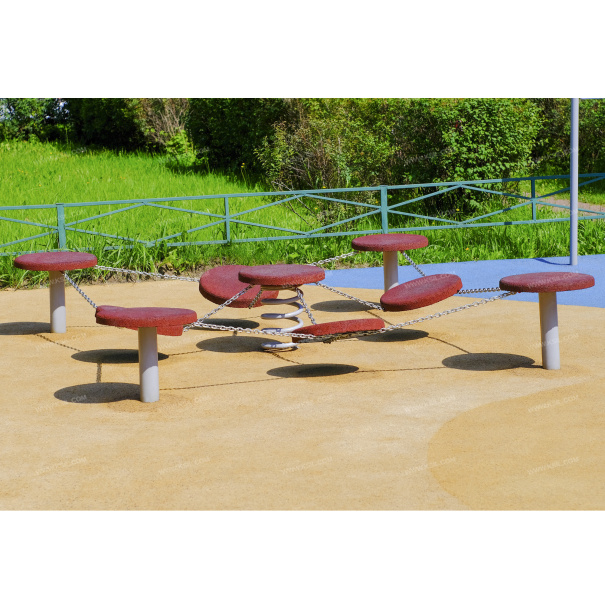

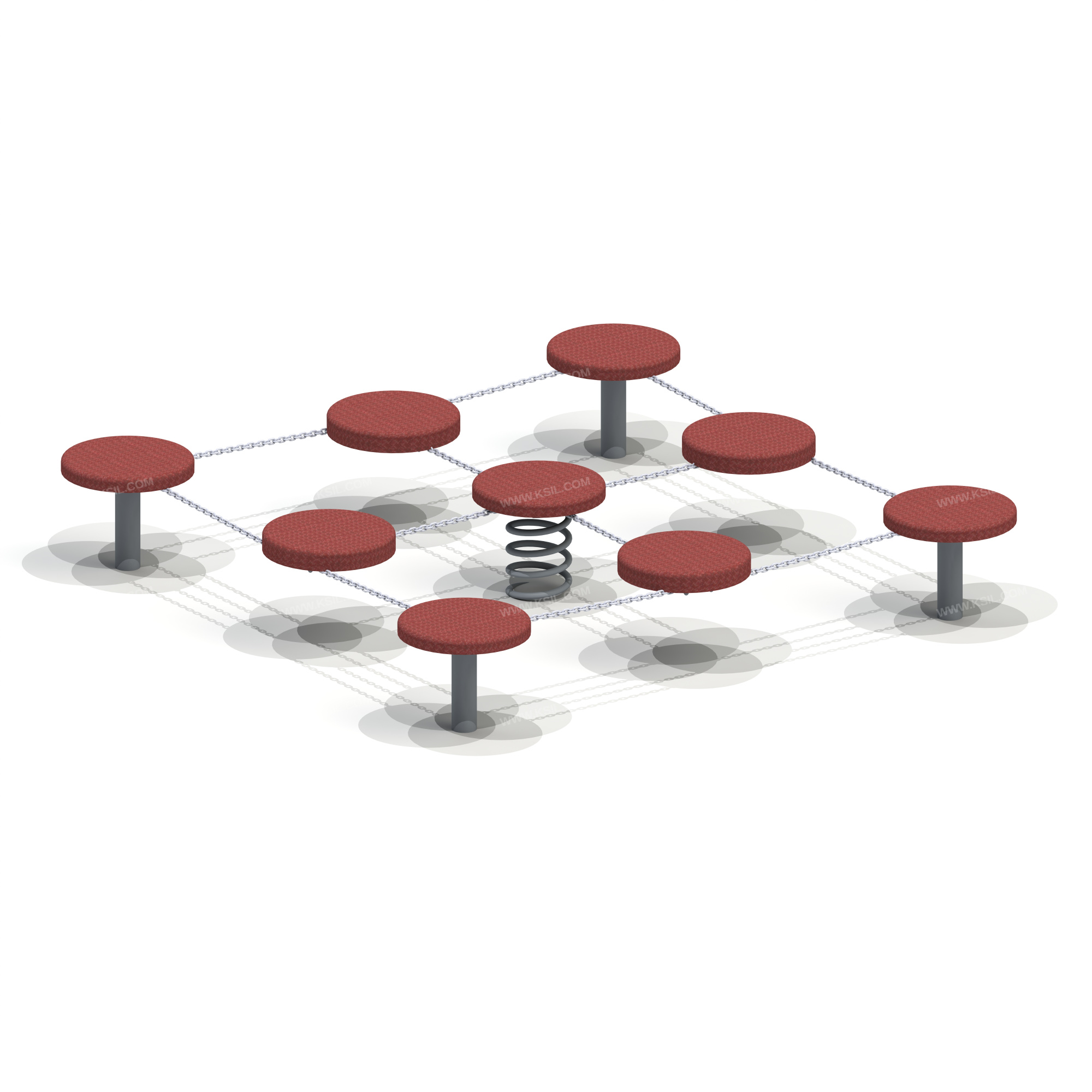

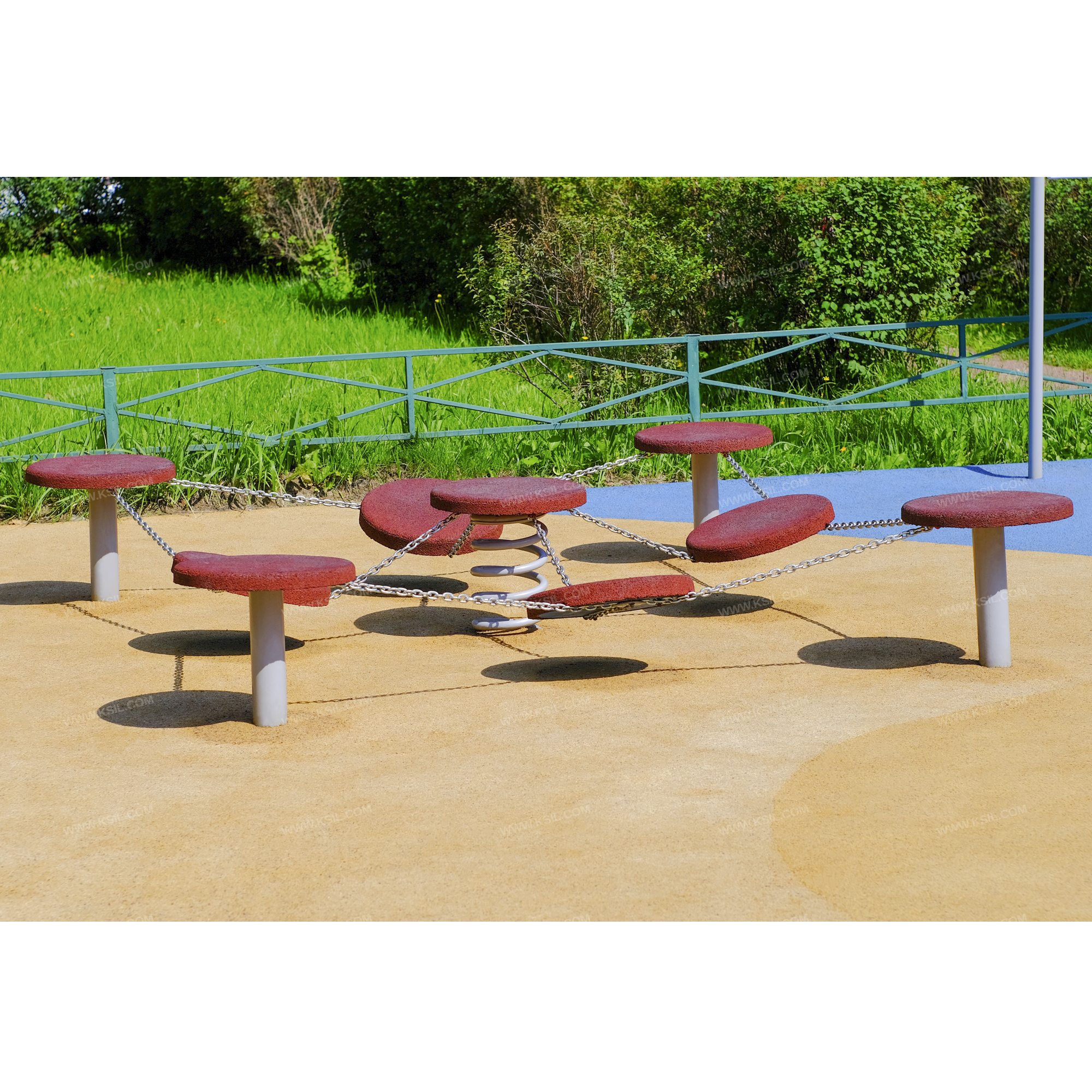

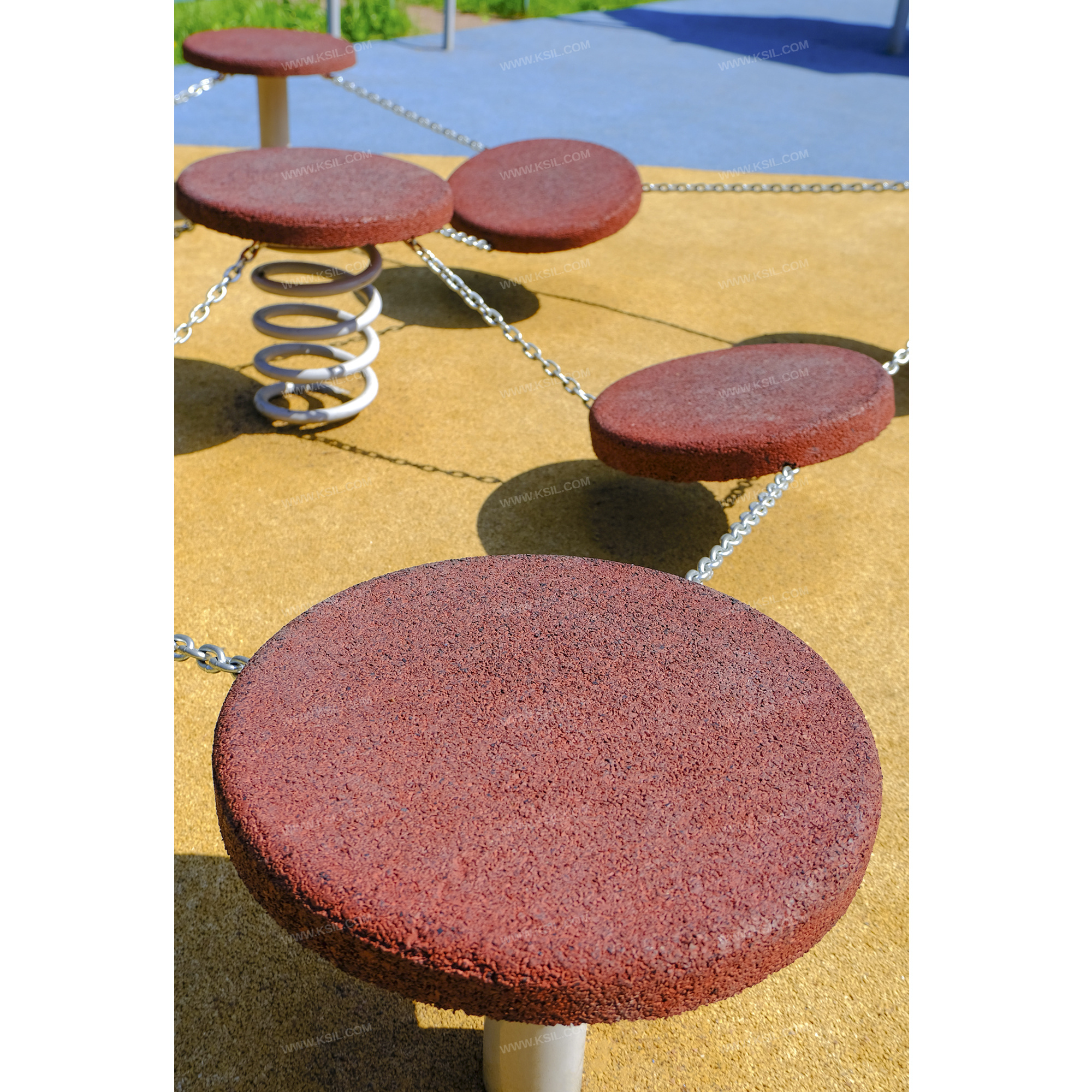

Детский игровой элемент должен представлять собой конструкцию для игр на открытом воздухе. Детский игровой элемент состоит из 9-ти круглых резиновых ступенек. Одна центральная ступенька крепится на пружину, 4 угловые ступени крепятся к металлическим опорным стойкам, 4 ступени подвешены на цепях.Круглая ступенька изготовлена из резиновых гранул, склеенных под давлением специальным полиуретановым клеем (биндером). Основание 5-ти ступеней выполнено из металлического листа толщиной не менее 4 мм, основание 4-х ступеней, подвешенных на цепях, изготовлено из влагостойкой фанеры толщиной не менее 21 мм. В ступенях закреплены болты и скобы для крепления к конструкции.Пружина центральной ступеньки состоит из 4-х раскосов, 1-й опорной плиты, 1-й коронки, 2-х тарелок, 1-й пружины. Опорная плита пружины выполнена из металлического листа толщиной δ =5 мм, окрашивается полимерными порошковыми красками. Раскосы выполнены из металлической полосы толщиной δ =5 мм шириной 40 мм, окрашиваются полимерными порошковыми красками.Коронка выполнена из металлического листа толщиной δ =5 мм, окрашивается полимерными порошковыми красками.Тарелки выполнены из металлического листа толщиной δ =3 мм, окрашиваются полимерными порошковыми красками.Пружина изготовлена из прутка Ø 22мм высотой 400мм и наружным Ø 202мм, число рабочих витков n= 6, окрашивается полимерными порошковыми красками.Составные части пружины соединены между собой при помощи болтовых соединений. Опорная стойка должна быть выполнена из металлической трубы диаметром не менее 76 мм. С одной стороны трубы приварен круглый фланец из металлического листа толщиной не менее 4 мм для крепления ступеньки, с другой стороны квадратный фланец из металлического листа толщиной не менее 8 мм с косынками для крепления опорной стойки к фундаменту.Подвесы ступеней должны быть выполнены из оцинкованной стальной цепи, изготовленной методом контактной электросварки. На поверхности цепи не должно быть трещин, ситовидной пористости, плены и расслоения. Ступенька крепится к подвесу болтовым соединением с помощью фланцев из листового металла толщиной не менее 4 мм.
