004380 - Теневой навес 5х8

004380

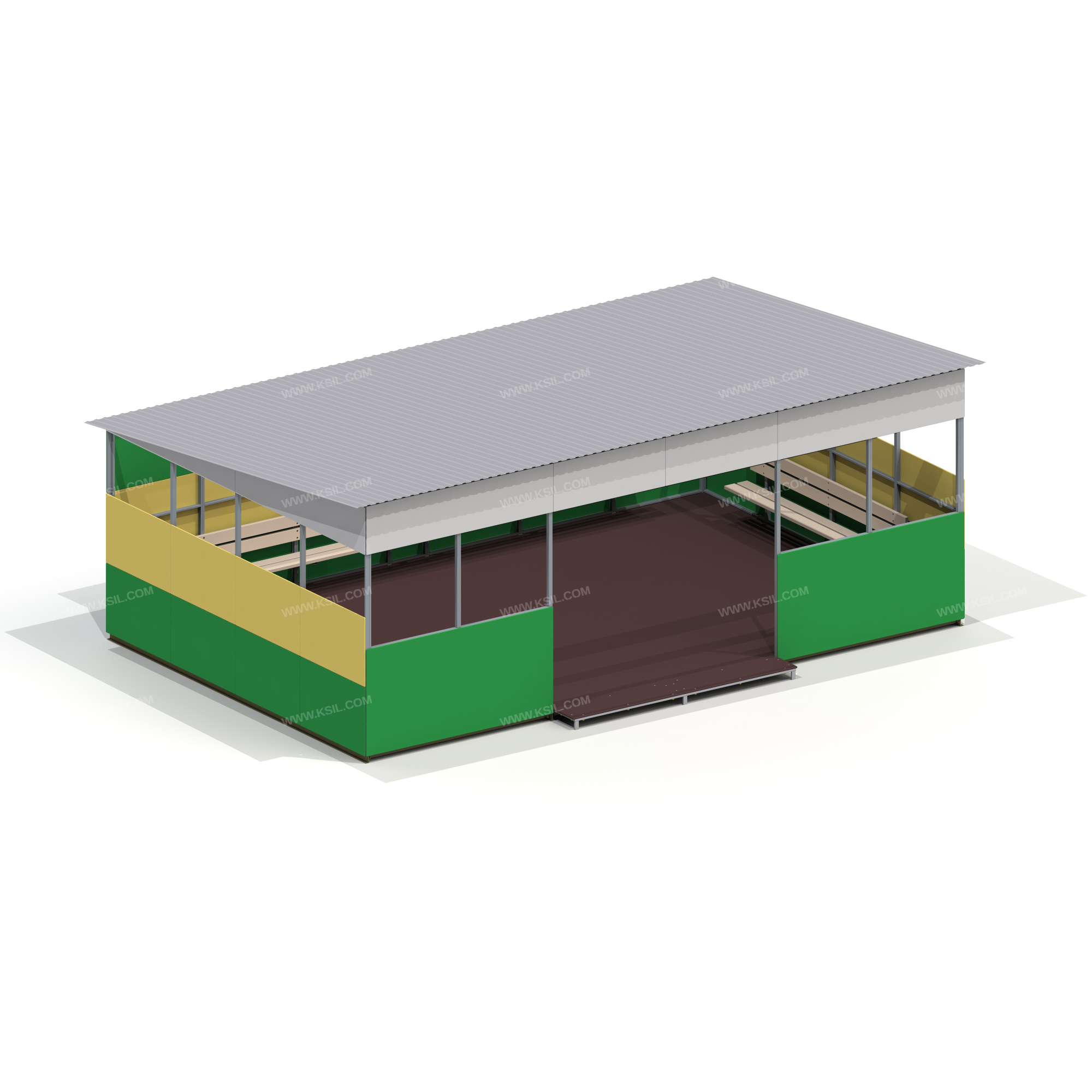

004380 - Теневой навес 5х8 - детальное фото
Добавить в избранное
004380 - Теневой навес 5х8: цветовая схема 0
004380 - Теневой навес 5х8: цветовая схема 1
004380 - Теневой навес 5х8: цветовая схема 2
004380 - Теневой навес 5х8: цветовая схема 3
  • Стоимость: по запросу
Навес должен представлять собой устойчивую конструкцию обеспечивающую защиту от воздействия солнечных лучей и атмосферных осадков.
Характеристики
  • Артикул: 004380
  • Габаритные размеры: 8400x5540x3060 мм

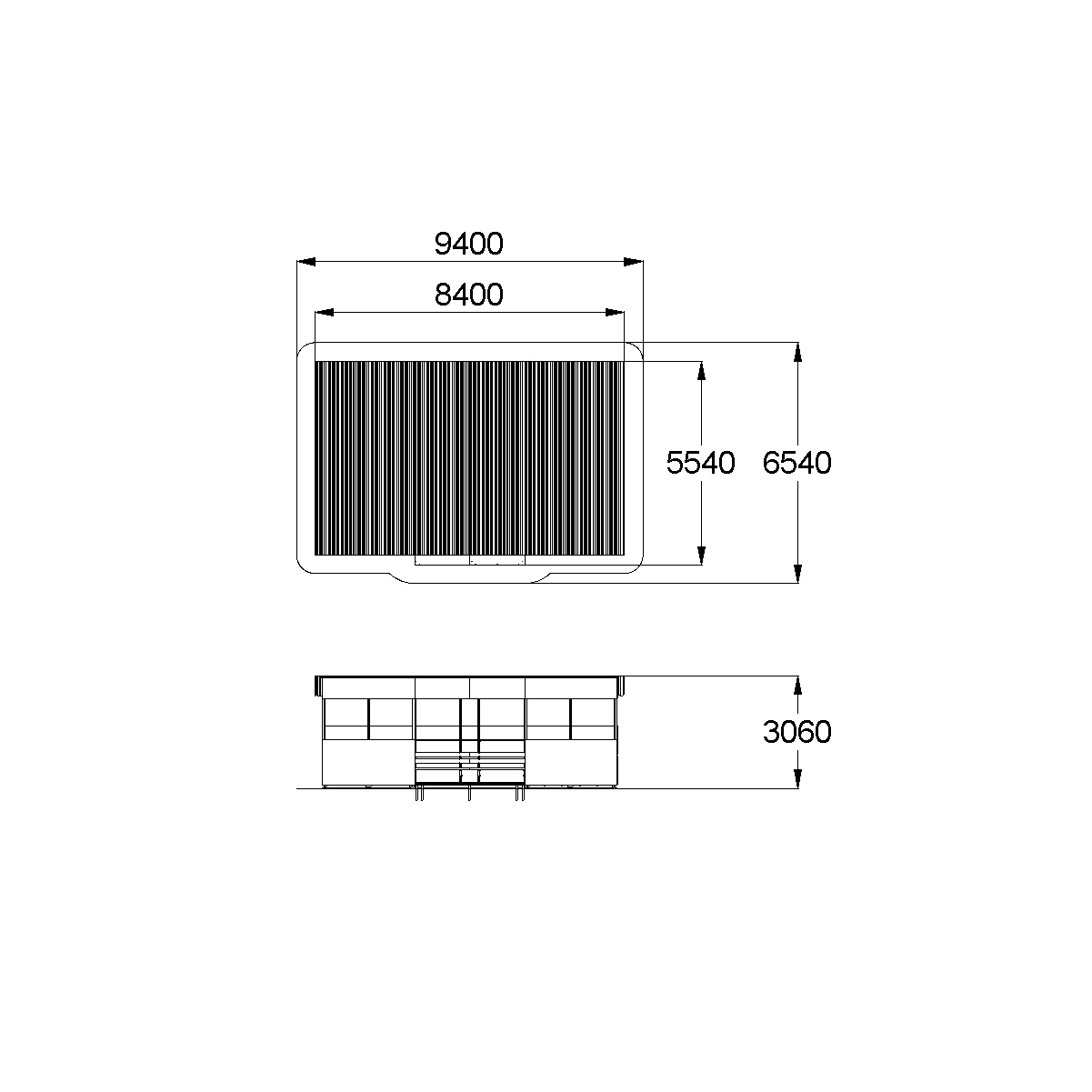

План-схема: 004380 - Теневой навес 5х8
Описание
Характеристики
Материалы
Навес должен представлять собой устойчивую конструкцию обеспечивающую защиту от воздействия солнечных лучей и атмосферных осадков. Навес должен состоять из: крыши, покатую на одну сторону и оснащенной стропильной системой выполненной из металлического каркаса с наклонным скатом, покрытым кровельным профилированным листом С-20 толщиной не менее 0,6 мм, своды крыши должны быть оснащены фронтонами из влагостойкой окрашенной фанеры толщиной не менее 15 мм; каркаса, в виде боковых стенок, которые должны быть выполнены из 19-ти рам состыкованных друг с другом, каркас рам должен быть выполнен из металлической трубы сечением не менее 50х25 мм, пола из деревянной доски толщиной не менее 40 мм, боковых и задней стен из влагостойкой фанеры толщиной не менее 15 мм. Под кровлей должны быть установлены скамейки, расположенные вдоль стенок. К главному входу должен крепиться порог, настил которого выполнен из влагостойкой противоскользящей фанеры толщиной не менее 21 мм.
  • Артикул: 004380
  • Габаритные размеры: 8400x5540x3060 мм
  • Ширина Зоны Безопасности (мм): 6540
  • Длина Зоны Безопасности (мм): 9400
Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Фанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины. Материалы из древесины не должны иметь на поверхности дефектов обработки. Концы труб должны быть закрыты. Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю. C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
