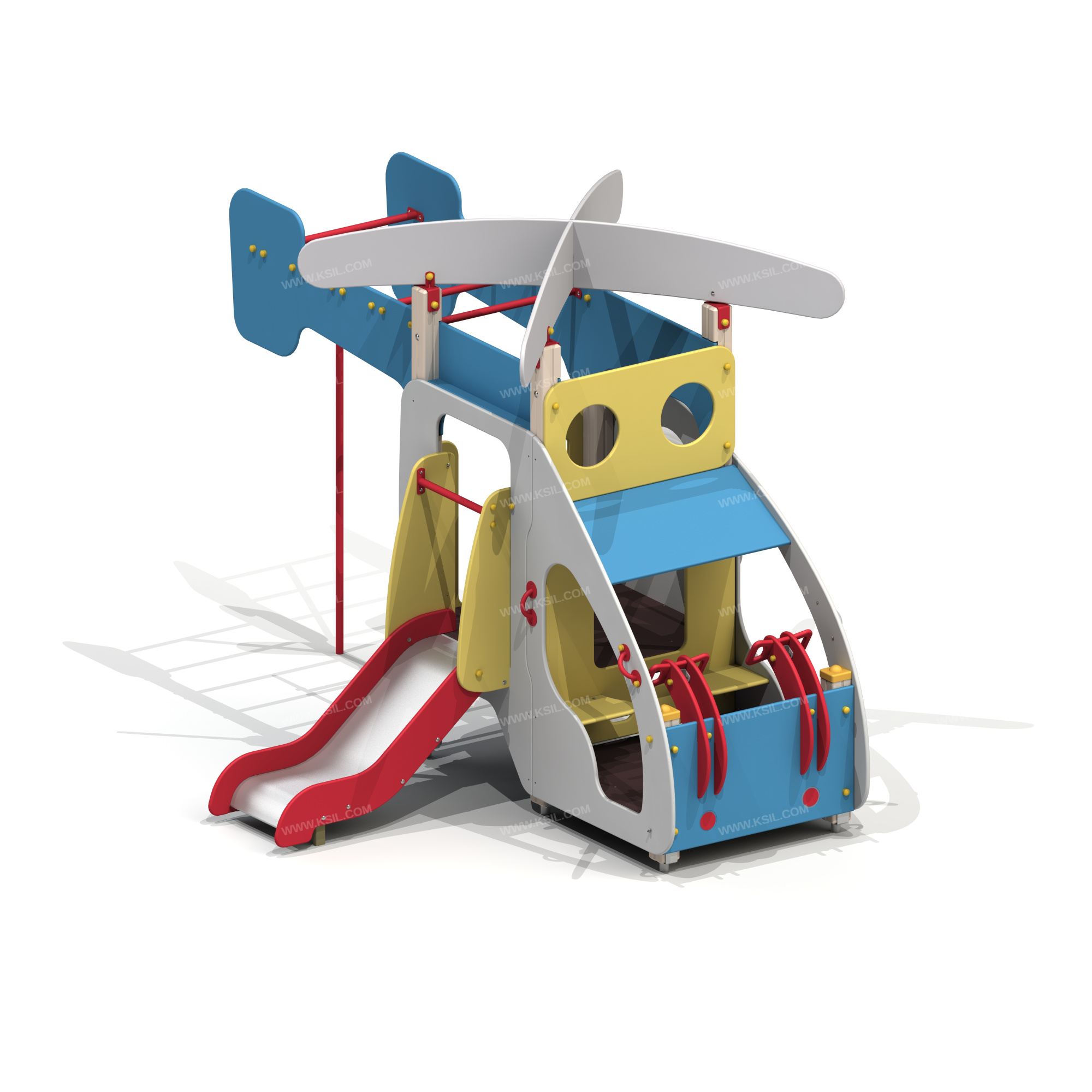

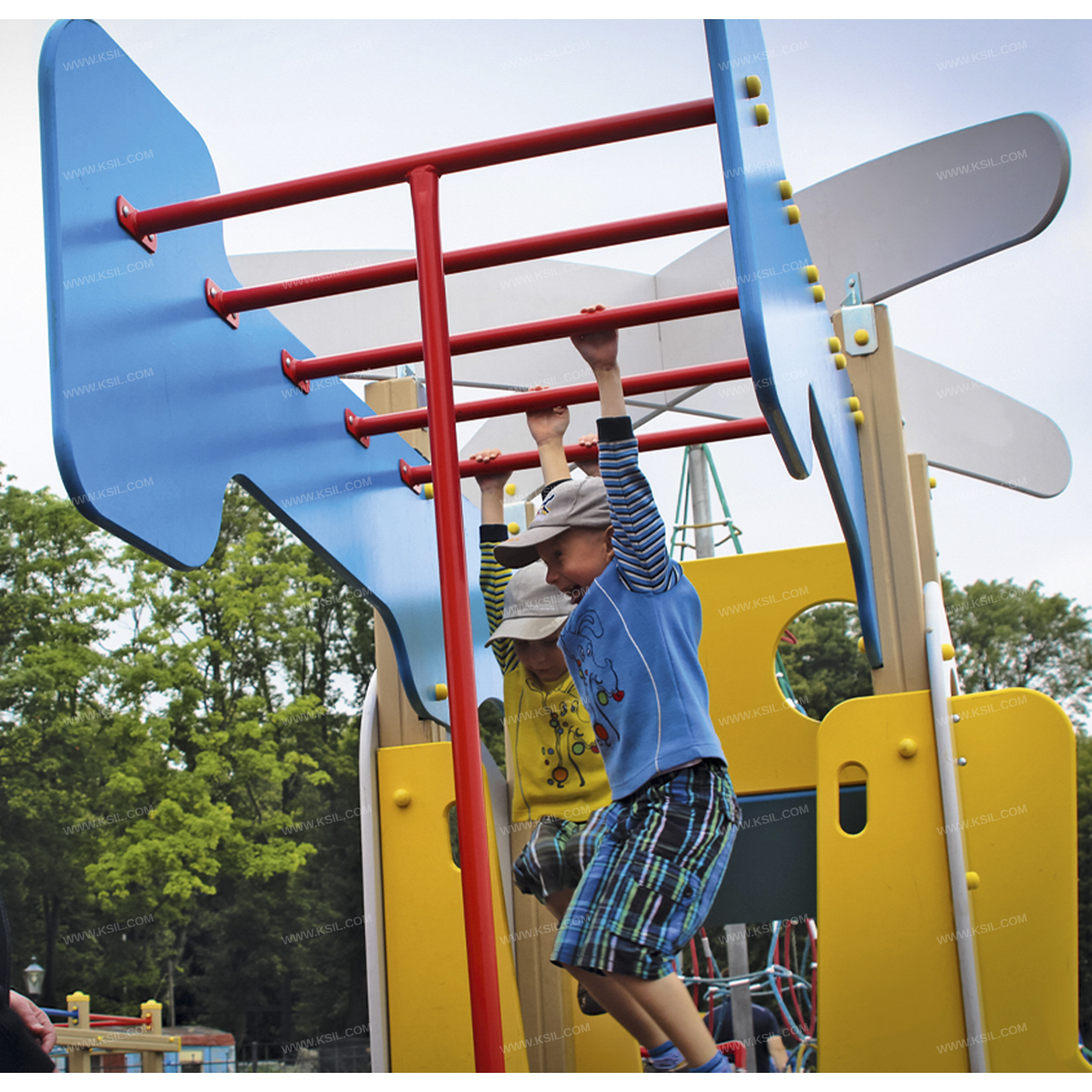

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, в виде вертолета и состоять из двух башен, имитирующих кабину и грузопассажирский отсек с вынесенным гимнастическим комплексом, состоящего из рукохода, вертикального шеста и фанерных боковых накладных элементов.

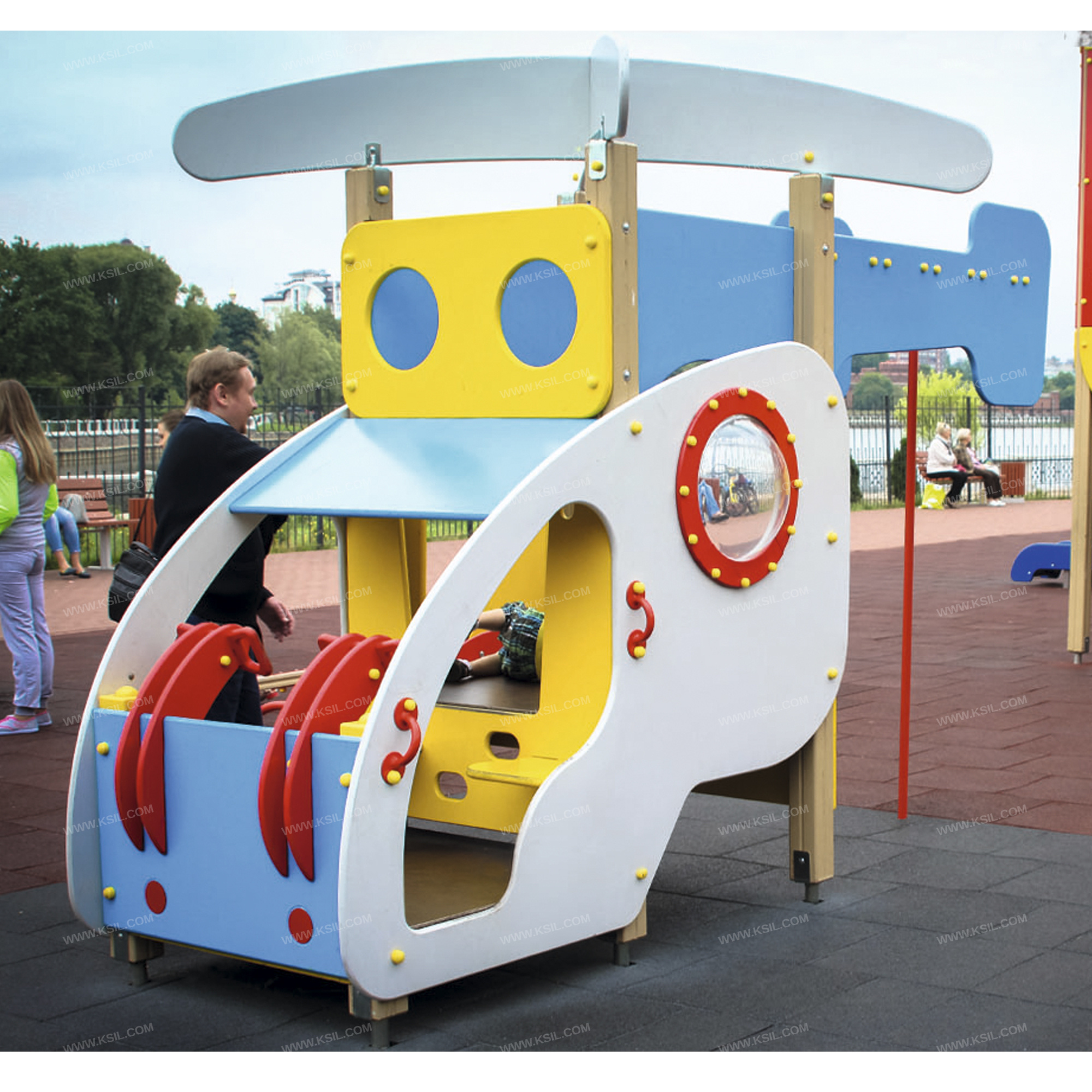

К башне 1, имитирующая кабину вертолета должны быть пристроены: сиденья, штурвалы, боковые стенки с входами и иллюминатором, являющиеся продолжением боковых стенок башни 2, крыша, поручни.
К башне 2, имитирующая грузопассажирский отсек, с высотой площадки не менее 635 мм должны быть пристроены: горка, сверху на несущих столбах установлен пропеллер.
Характеристики- Артикул: 004416
- Габаритные размеры: 3510x2575x2380 мм
- Возрастная группа: от 3 до 10 лет
Подробнее
Описание
Характеристики
Материалы
Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, в виде вертолета и состоять из двух башен, имитирующих кабину и грузопассажирский отсек с вынесенным гимнастическим комплексом, состоящего из рукохода, вертикального шеста и фанерных боковых накладных элементов. К башне 1, имитирующая кабину вертолета должны быть пристроены: сиденья, штурвалы, боковые стенки с входами и иллюминатором, являющиеся продолжением боковых стенок башни 2, крыша, поручни.К башне 2, имитирующая грузопассажирский отсек, с высотой площадки не менее 635 мм должны быть пристроены: горка, сверху на несущих столбах установлен пропеллер.Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башен должен быть выполнен из влагостойкой нескользящей фанеры толщиной не менее 21 мм.Горка должна состоять из ската, бортиков, защитной секции и защитной перекладины. Горка должна иметь стартовый участок высотой не менее 650 мм, участок скольжения и конечный участок. Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Бортики горки должны быть высотой не менее 100 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм. Перекладины рукохода, вертикальный шест должны быть выполнены из металлической трубы диаметром не менее 33 мм. Поручни должны быть выполнены из металлической трубы диаметром не менее 21 мм. Боковые стенки кабины, крыша, накладные элементы гимнастического комплекса, пропеллер, штурвалы, сиденья должны быть выполнены из влагостойкой фанеры толщиной не мене 21 мм.
- Артикул: 004416
- Габаритные размеры: 3510x2575x2380 мм
- Возрастная группа: от 3 до 10 лет

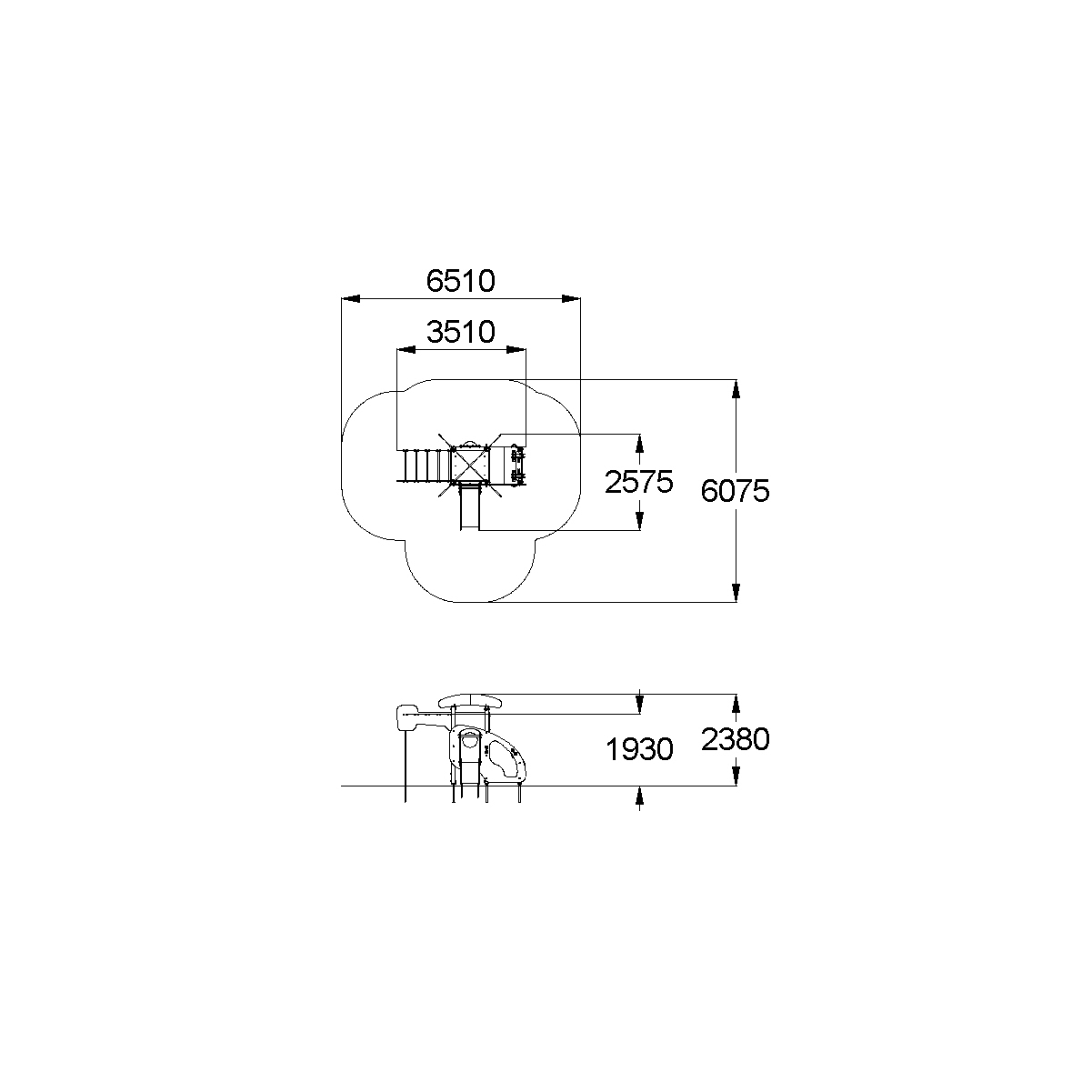

- Ширина Зоны Безопасности (мм): 6075
- Длина Зоны Безопасности (мм): 6510
- Макс. H Свобод. Падения (мм): 1930
Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Фанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Заглушки пластиковые на места резьбовых соединений и крышки на верхние основания несущих столбов.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
