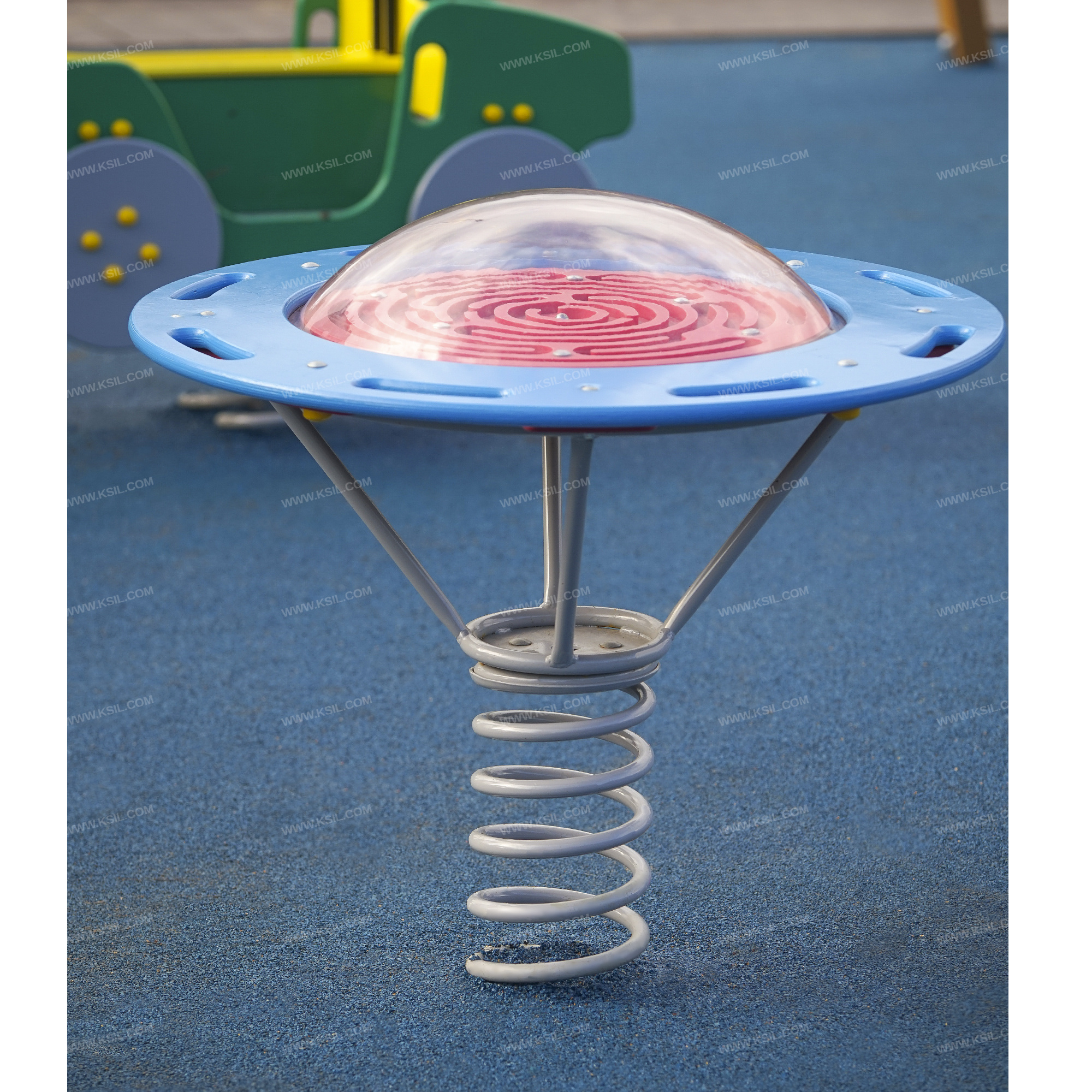

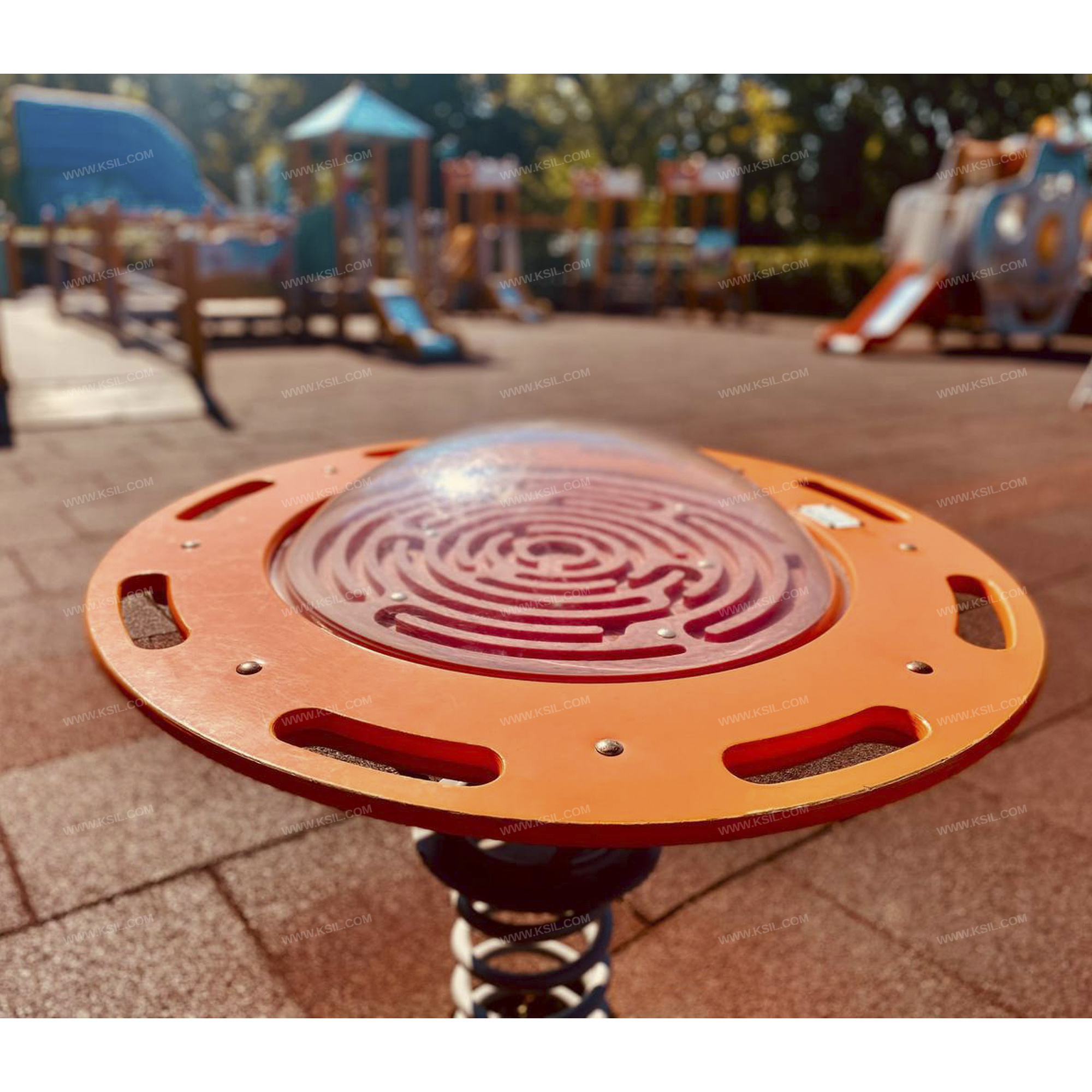

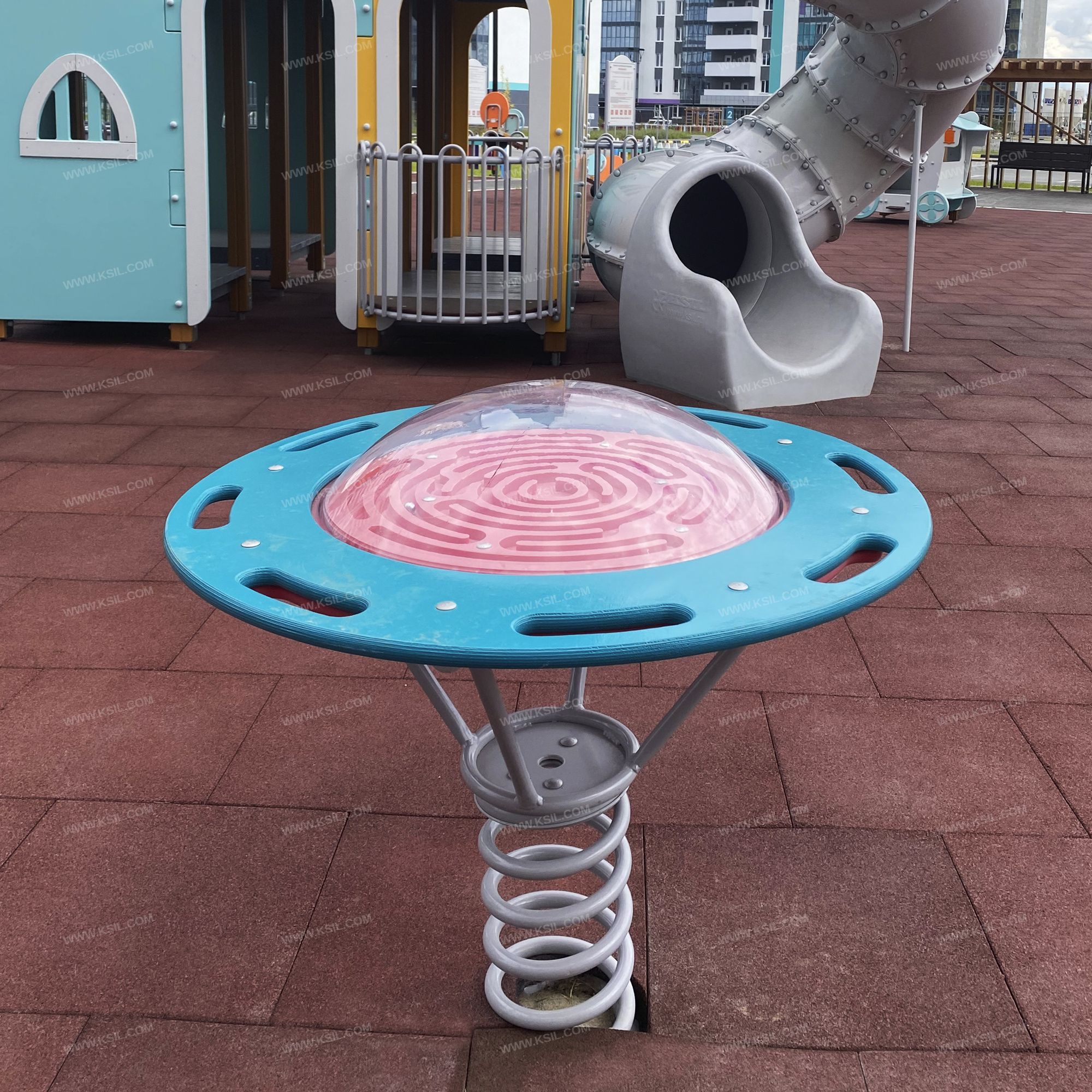

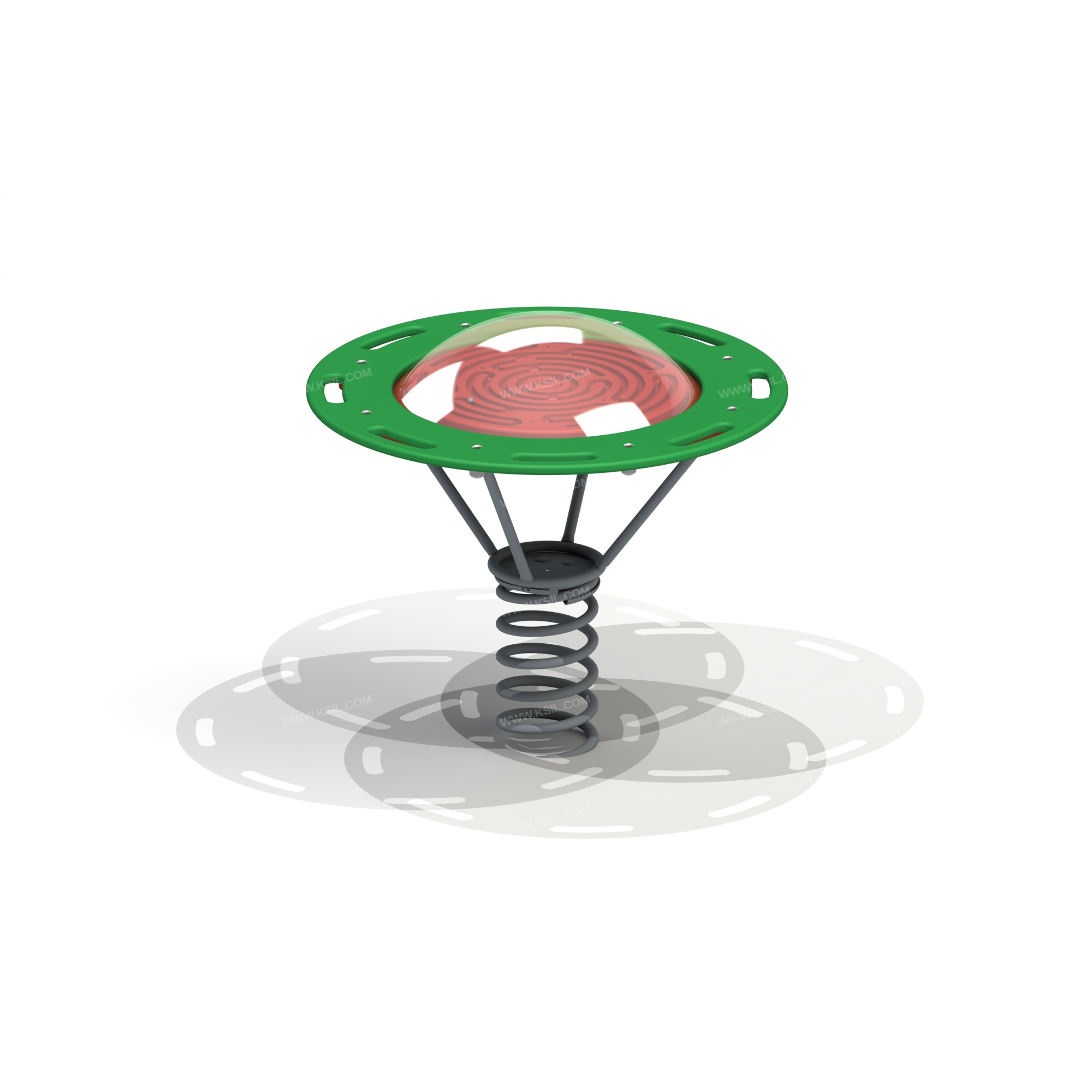

004188 - Качалка на пружине «Шарик в лабиринте»

004188004188 - Качалка на пружине «Шарик в лабиринте» - фото превью 1004188 - Качалка на пружине «Шарик в лабиринте» - фото превью 2004188 - Качалка на пружине «Шарик в лабиринте» - фото превью 3
004188 - Качалка на пружине «Шарик в лабиринте» - детальное фото004188 - Качалка на пружине «Шарик в лабиринте» - фото пример 1004188 - Качалка на пружине «Шарик в лабиринте» - фото пример 2004188 - Качалка на пружине «Шарик в лабиринте» - фото пример 3
Добавить в избранное
004188 - Качалка на пружине «Шарик в лабиринте»: цветовая схема 0
004188 - Качалка на пружине «Шарик в лабиринте»: цветовая схема 1
004188 - Качалка на пружине «Шарик в лабиринте»: цветовая схема 2
004188 - Качалка на пружине «Шарик в лабиринте»: цветовая схема 3
  • Стоимость: по запросу
Шарик в лабиринте должен представлять собой устойчивую конструкцию и состоять из основания, опоры, лабиринта с шариком, закрытого прозрачной полусферой. По периметру должна быть установлена круглая накладка с отверстиями для рук.
Характеристики
  • Артикул: 004188
  • Габаритные размеры: 920x920x810 мм
  • Возрастная группа: от 3 до 12 лет

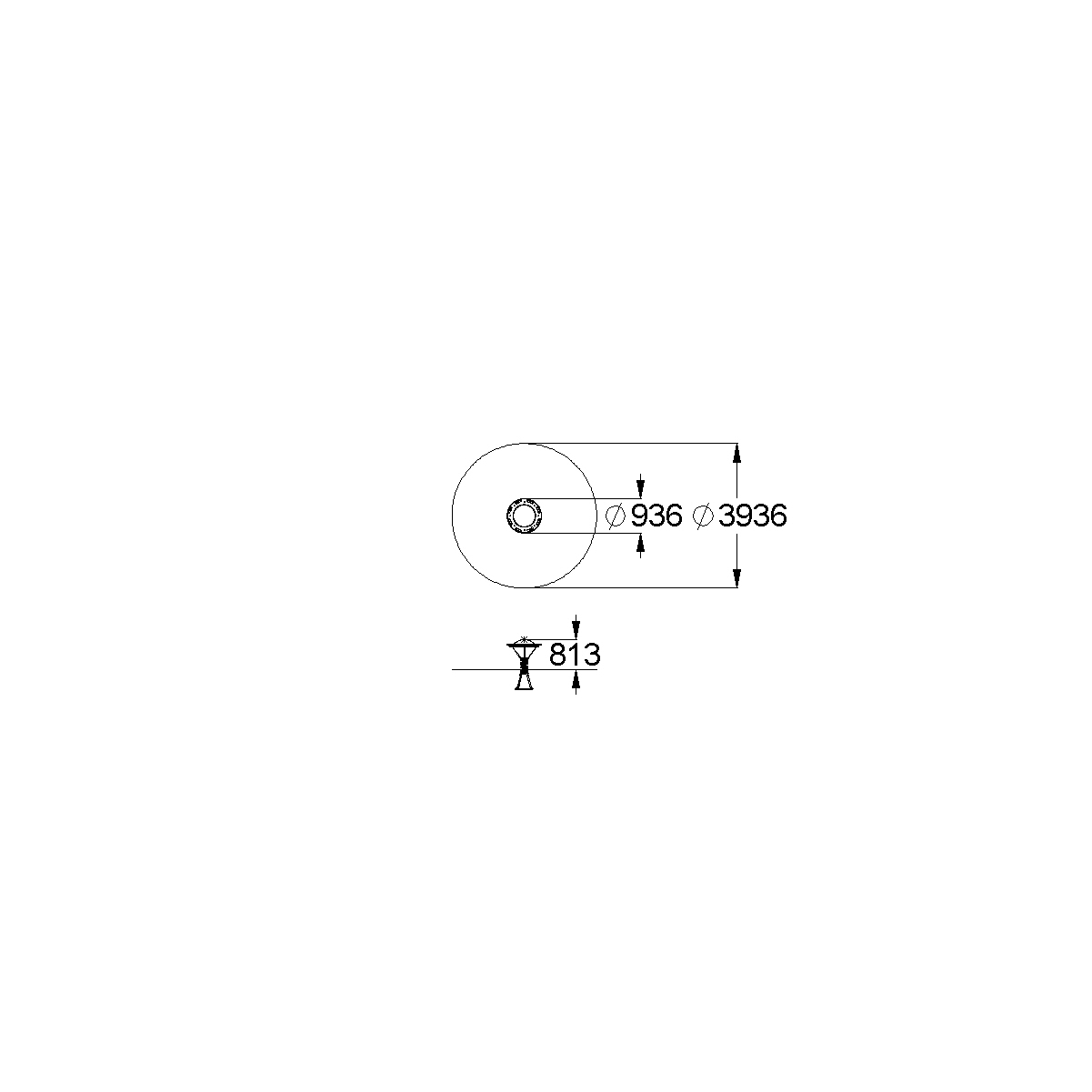

План-схема: 004188 - Качалка на пружине «Шарик в лабиринте»
Описание
Характеристики
Материалы
Шарик в лабиринте должен представлять собой устойчивую конструкцию и состоять из основания, опоры, лабиринта с шариком, закрытого прозрачной полусферой. По периметру должна быть установлена круглая накладка с отверстиями для рук. Качалка на пружине должна состоять из основания, на которое крепиться корпус лабиринта, опоры для крепления пружины в нижней части, 4-х раскосов, соединяющих опору с опорной плитой. Основание выполнено из металлической трубы Ø 21мм соединенного с пружиной при помощи соединительного металлического диска, при помощи болтового соединения.Опора выполнена из листа δ = 5 мм методом холодного прессования и соединена с пружиной в нижней её части при помощи металлического диска болтовым соединением.Пружина изготовлена из прутка Ø 22мм высотой 400мм и наружным Ø 202мм, число рабочих витков n= 6, окрашивается полимерными порошковыми красками.Раскосы выполнены из полосы толщиной 5 мм шириной 40 мм.Опорная плита выполнена из листа толщиной δ = 5 мм и выполняет роль фундамента. Опора и опорная плита соединены между собой при помощи раскосов на болтовых соединениях.Прозрачная полусфера должна быть выполнена из поликарбоната. Лабиринт должен быть выполнен из пластика. Круглая накладка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.
  • Артикул: 004188
  • Габаритные размеры: 920x920x810 мм
  • Возрастная группа: от 3 до 12 лет
  • Ширина Зоны Безопасности (мм): 3920
  • Длина Зоны Безопасности (мм): 3920
  • Макс. H Свобод. Падения (мм): 810
Фанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины. Материалы из древесины не должны иметь на поверхности дефектов обработки.Весь крепеж должен быть оцинкован, все углы и кромки закруглены радиусом не менее 20 мм. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой. Концы труб должны быть закрыты. Двухкомпонентная и порошковая краски.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
