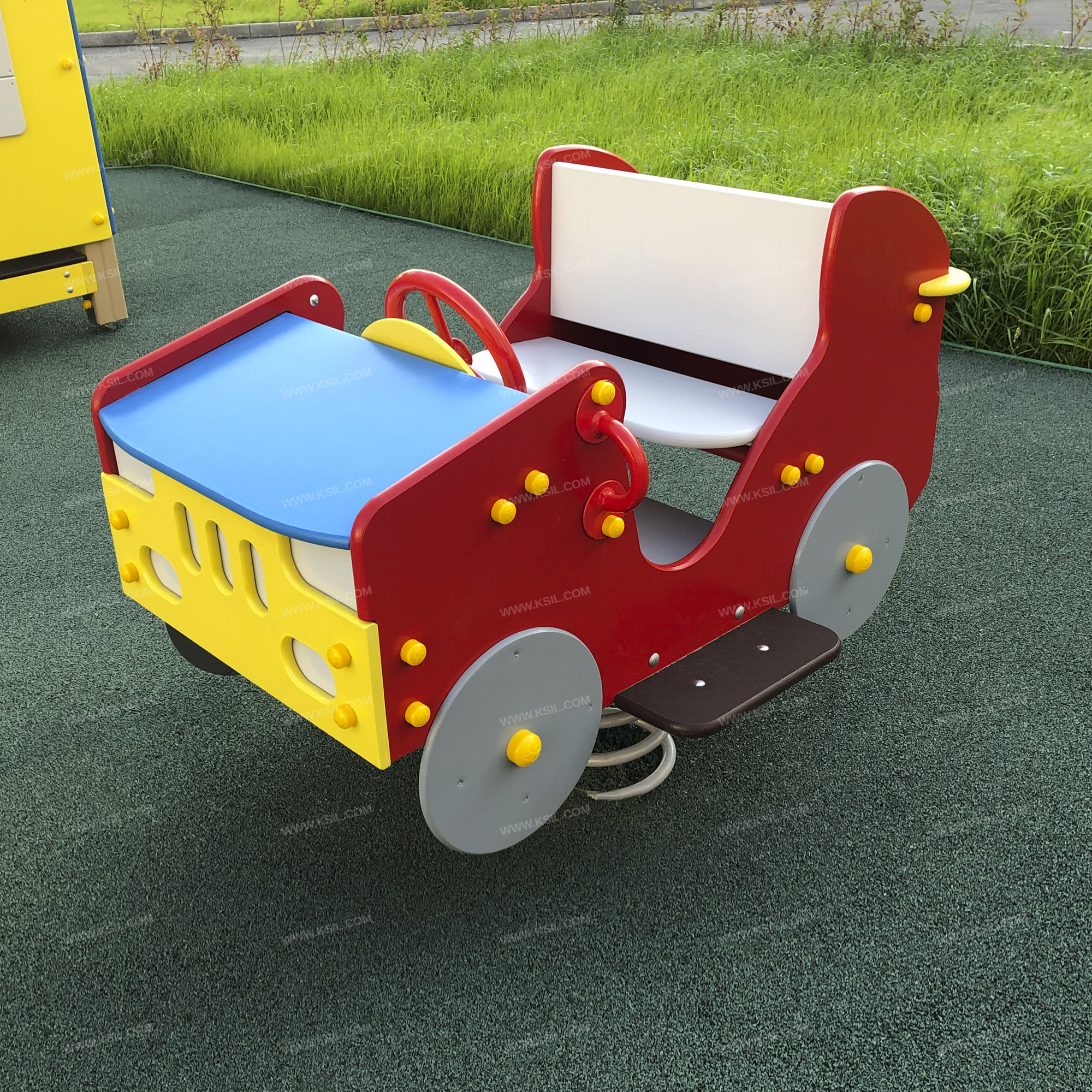

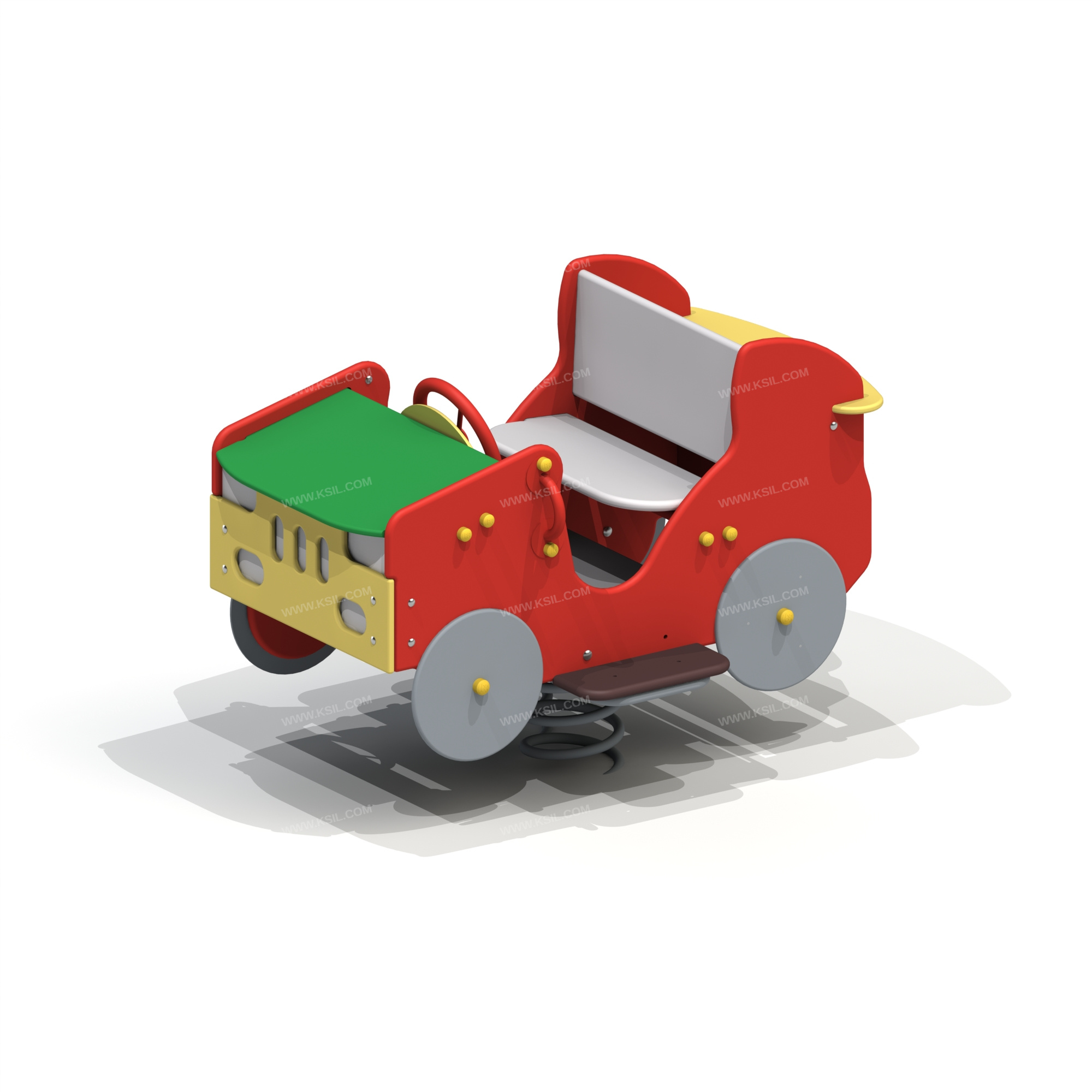

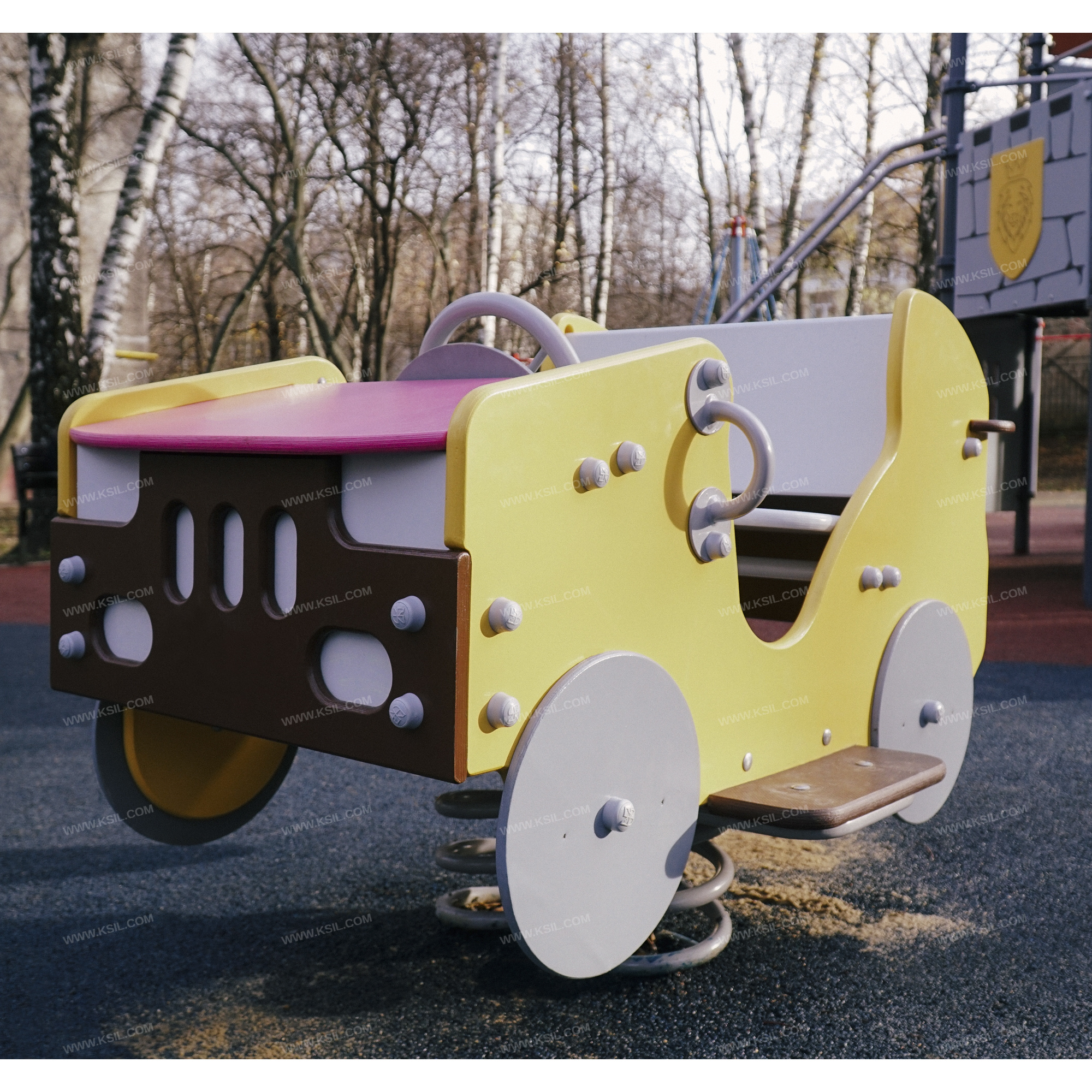

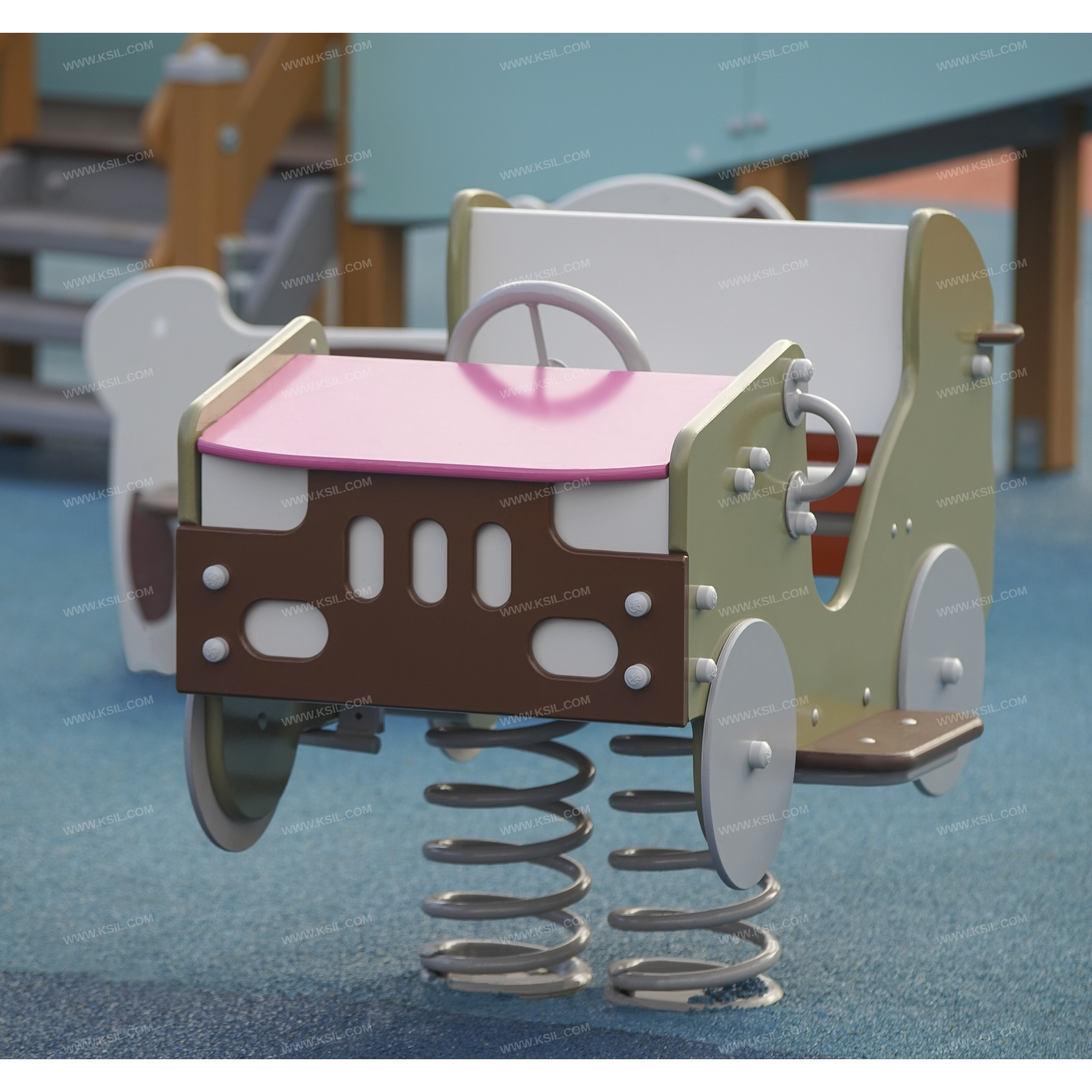

004136 - Качалка на пружине «Кабриолет»

004136004136 - Качалка на пружине «Кабриолет» - фото превью 1004136 - Качалка на пружине «Кабриолет» - фото превью 2004136 - Качалка на пружине «Кабриолет» - фото превью 3
004136 - Качалка на пружине «Кабриолет» - детальное фото004136 - Качалка на пружине «Кабриолет» - фото пример 1004136 - Качалка на пружине «Кабриолет» - фото пример 2004136 - Качалка на пружине «Кабриолет» - фото пример 3
Добавить в избранное
004136 - Качалка на пружине «Кабриолет»: цветовая схема 0
004136 - Качалка на пружине «Кабриолет»: цветовая схема 1
004136 - Качалка на пружине «Кабриолет»: цветовая схема 2
004136 - Качалка на пружине «Кабриолет»: цветовая схема 3
  • Стоимость: по запросу
Качалка на пружине должна быть стилизована под кабриолет и представлять собой устойчивую конструкцию, обеспечивающую безопасное движение детей. Качалка на пружине должна состоять из основания, на которое крепиться корпус качалки, опоры для крепления пружины в нижней части, 6-ти раскосов, соединяющих опору с опорной плитой, корпуса (боковые стенки, передний и задний бампер, панель с решеткой радиатора и фарами, колеса), пола, декоративных элементов, сиденья со спинкой, руля, 2-х поручней, 2-х опор для ног и 2-х перекладин жесткости.
Характеристики
  • Артикул: 004136
  • Габаритные размеры: 1208x860x820 мм
  • Возрастная группа: от 3 до 7 лет

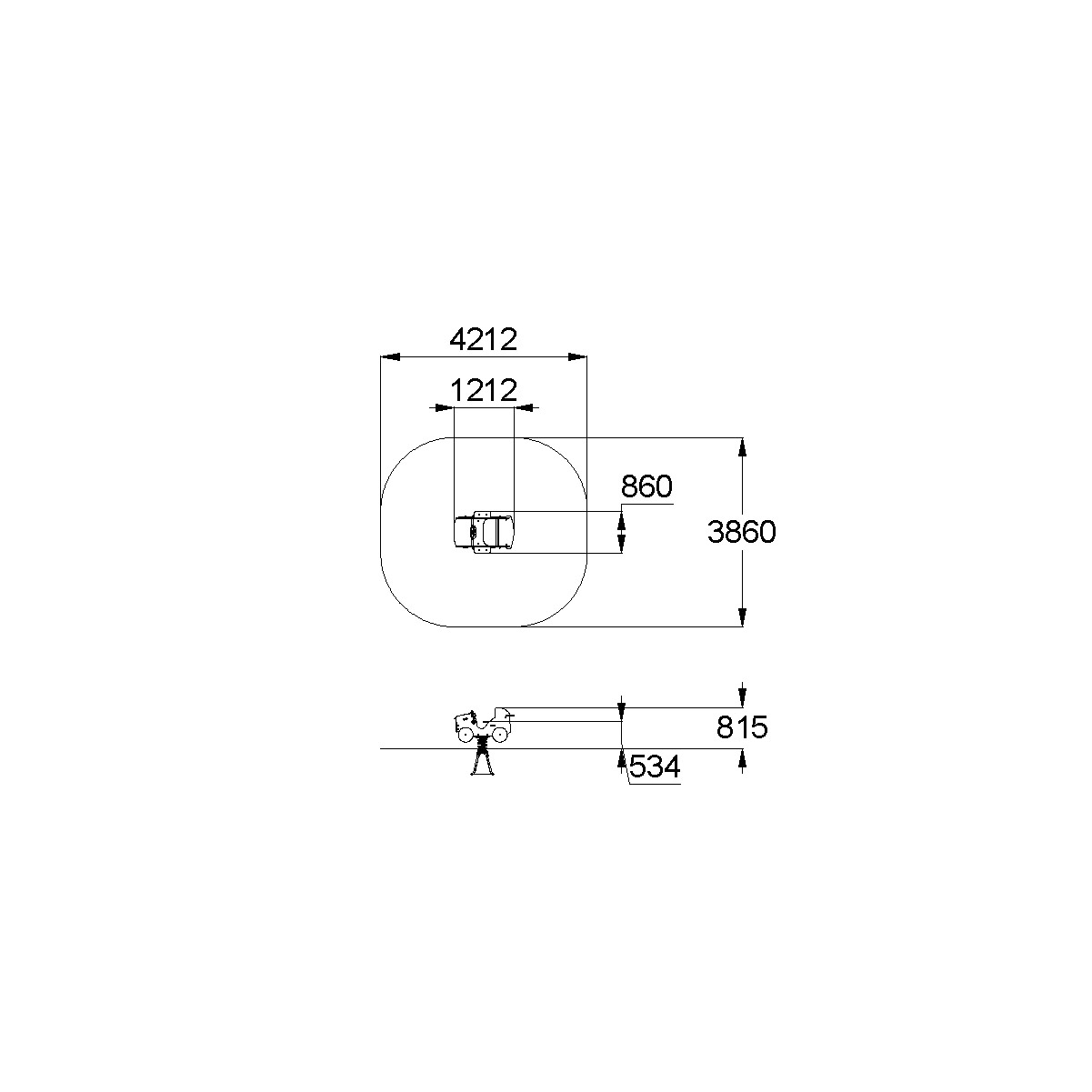

План-схема: 004136 - Качалка на пружине «Кабриолет»
Описание
Характеристики
Материалы
Качалка на пружине должна быть стилизована под кабриолет и представлять собой устойчивую конструкцию, обеспечивающую безопасное движение детей. Качалка на пружине должна состоять из основания, на которое крепиться корпус качалки, опоры для крепления пружины в нижней части, 6-ти раскосов, соединяющих опору с опорной плитой, корпуса (боковые стенки, передний и задний бампер, панель с решеткой радиатора и фарами, колеса), пола, декоративных элементов, сиденья со спинкой, руля, 2-х поручней, 2-х опор для ног и 2-х перекладин жесткости.Основание выполнено из металлического листа толщиной δ =5 мм соединенного с двойной пружиной при помощи соединительного металлического диска, при помощи болтового соединения.Опора выполнена из листа δ = 5 мм методом холодного прессования и соединена с двойной пружиной в нижней её части при помощи металлического диска болтовым соединением.Пружина изготовлена из прутка Ø 22мм высотой 400мм и наружным Ø 202мм, число рабочих витков n= 6, окрашивается полимерными порошковыми красками.Раскосы выполнены из полосы толщиной 5 мм шириной 40 мм.Опорная плита выполнена из листа толщиной δ = 5 мм и выполняет роль фундамента. Опора и опорная плита соединены между собой при помощи раскосов на болтовых соединениях. Корпус в виде кабриолета, опоры для ног, пол, сиденье со спинкой должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и толщиной не менее 15 мм.Детализация узлов конструкции должна быть выражена фигурными декоративными элементами из влагостойкой фанеры толщиной не менее 9 мм.Поручни должны быть выполнены из металлической трубы диаметром не менее 21 мм. Перекладины жесткости должны быть выполнены из металлической трубы диаметром не менее 26 мм.
  • Артикул: 004136
  • Габаритные размеры: 1208x860x820 мм
  • Возрастная группа: от 3 до 7 лет
  • Ширина Зоны Безопасности (мм): 3860
  • Длина Зоны Безопасности (мм): 4208
  • Макс. H Свобод. Падения (мм): 550
Фанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины. Материалы из древесины не должны иметь на поверхности дефектов обработки.Весь крепеж должен быть оцинкован, все углы и кромки закруглены радиусом не менее 20 мм. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой. Концы труб должны быть закрыты. Двухкомпонентная и порошковая краски.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.)
