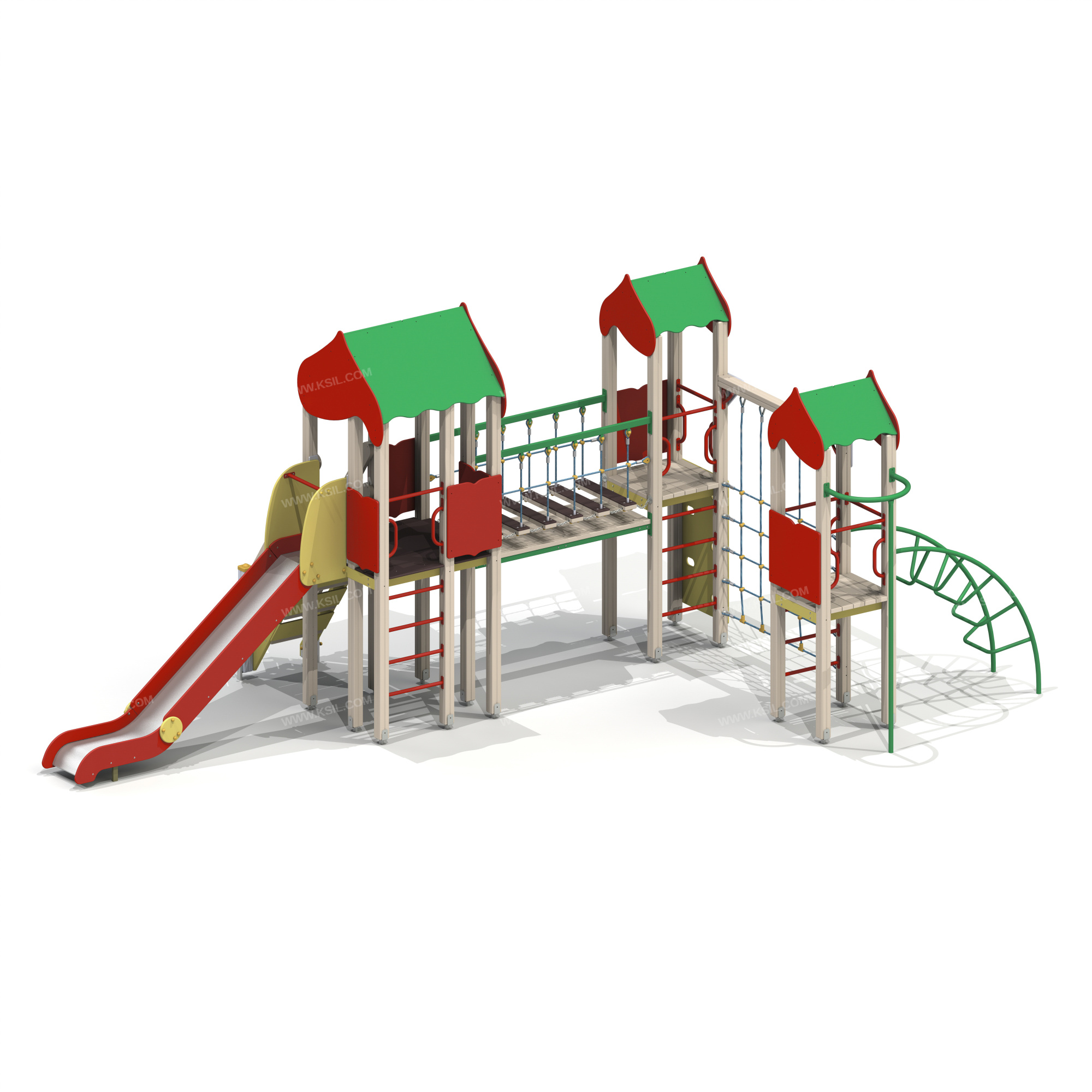

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, состоящую из трех башен с крышами и соединенных между собой подвесным мостом и вертикальной полипропиленовой сеткой для лазания.К башне 1, с крышей первого типа, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, горка, фанерные ограждения, ограждение в виде перекладин и вертикальная лестницаК башне 2, с крышей второго типа, с высотой площадки не менее 1550 мм, должны быть пристроены: фанерное ограждение, перекладина, поручни, ограждение в виде перекладин, поручни, альпинистская стенка с отверстиями для рук и ног.К башне 3, с крышей второго типа, с высотой площадки не менее 1250 мм, должны быть пристроены: лиана, вертикальный шест без спирали с креплением в виде дуги, перекладина, поручни, вертикальная лестница, ограждение в виде перекладин, фанерное ограждение. Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башни 2 и башни 3 должен быть выполнен из деревянной доски толщиной не менее 40 мм.Пол башни 1 должен быть выполнен из противоскользящей влагостойкой фанеры толщиной не менее 21.Крыши башен первого и второго типа должны состоять из 2-х скатов с волнообразной нижней гранью и 2-х фигурных фронтонов выполненных из влагостойкой фанеры толщиной не менее 15 мм.Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины. Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок. Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм. Лестница высотой не менее 1550 мм должна быть оснащена перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и П-образных ступенек из трубы диаметром не менее 33 мм. Вертикальный шест без дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм. Нижняя часть шеста бетонируется в землю. Альпинистская стенка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.Ограждения башен должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.Перекладины вертикальной лестницы, перекладины, поручни, ограждение в виде перекладин должны быть выполнены из металлической трубы диаметром не менее 33 мм. Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм. Вертикальная сетка должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка должна крепиться к горизонтальному столу, выполненному из деревянного бруса сечением не менее 100х100 мм и к несущим столбам башен.
- Артикул: 005524
- Габаритные размеры: 5590x5080x3680 мм
- Возрастная группа: от 6 до 12 лет
- Ширина Зоны Безопасности (мм): 8580
- Длина Зоны Безопасности (мм): 8590
- Макс. H Свобод. Падения (мм): 1550
Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски/бруски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Концы труб должны быть закрыты. Заглушки пластиковые на места резьбовых соединений.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
