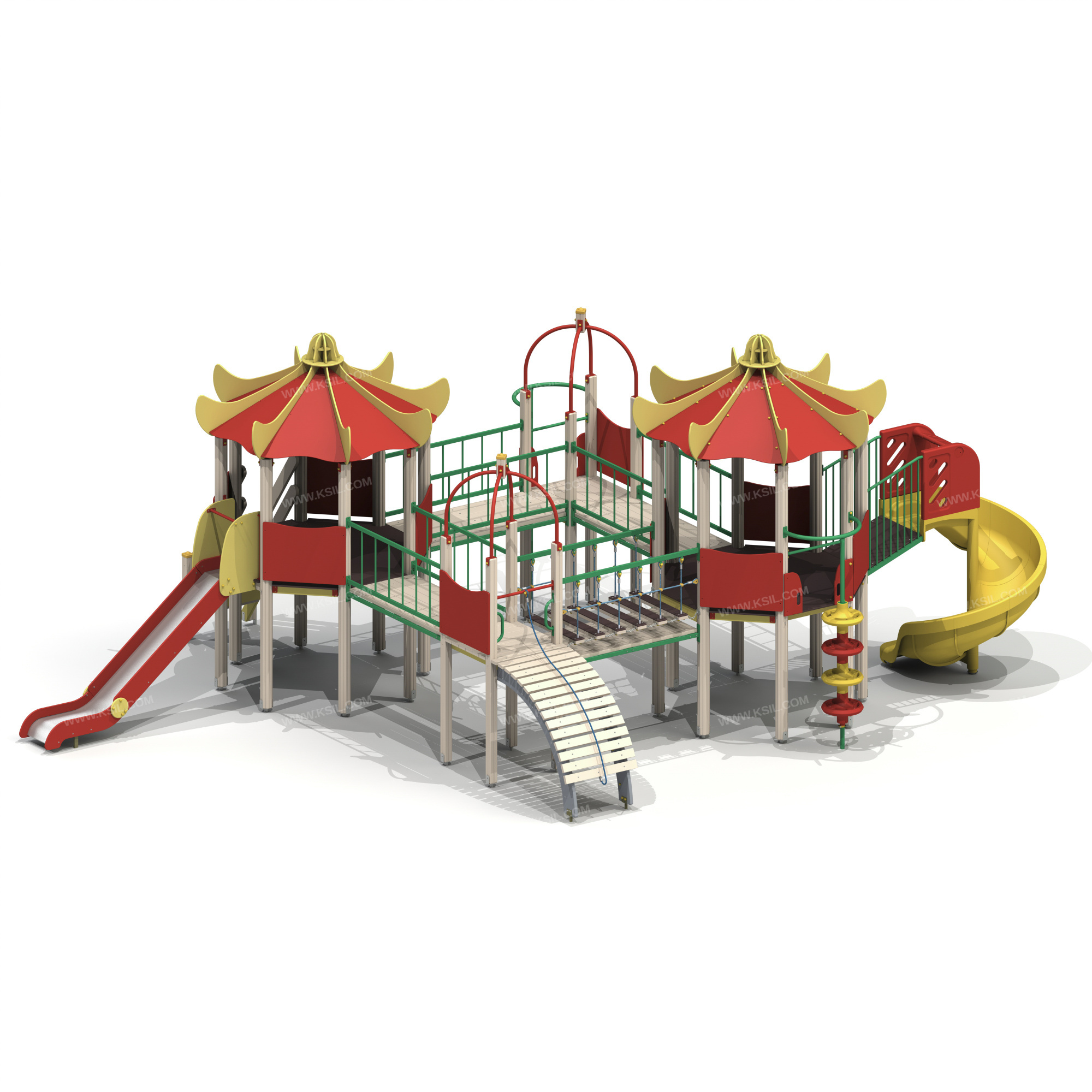

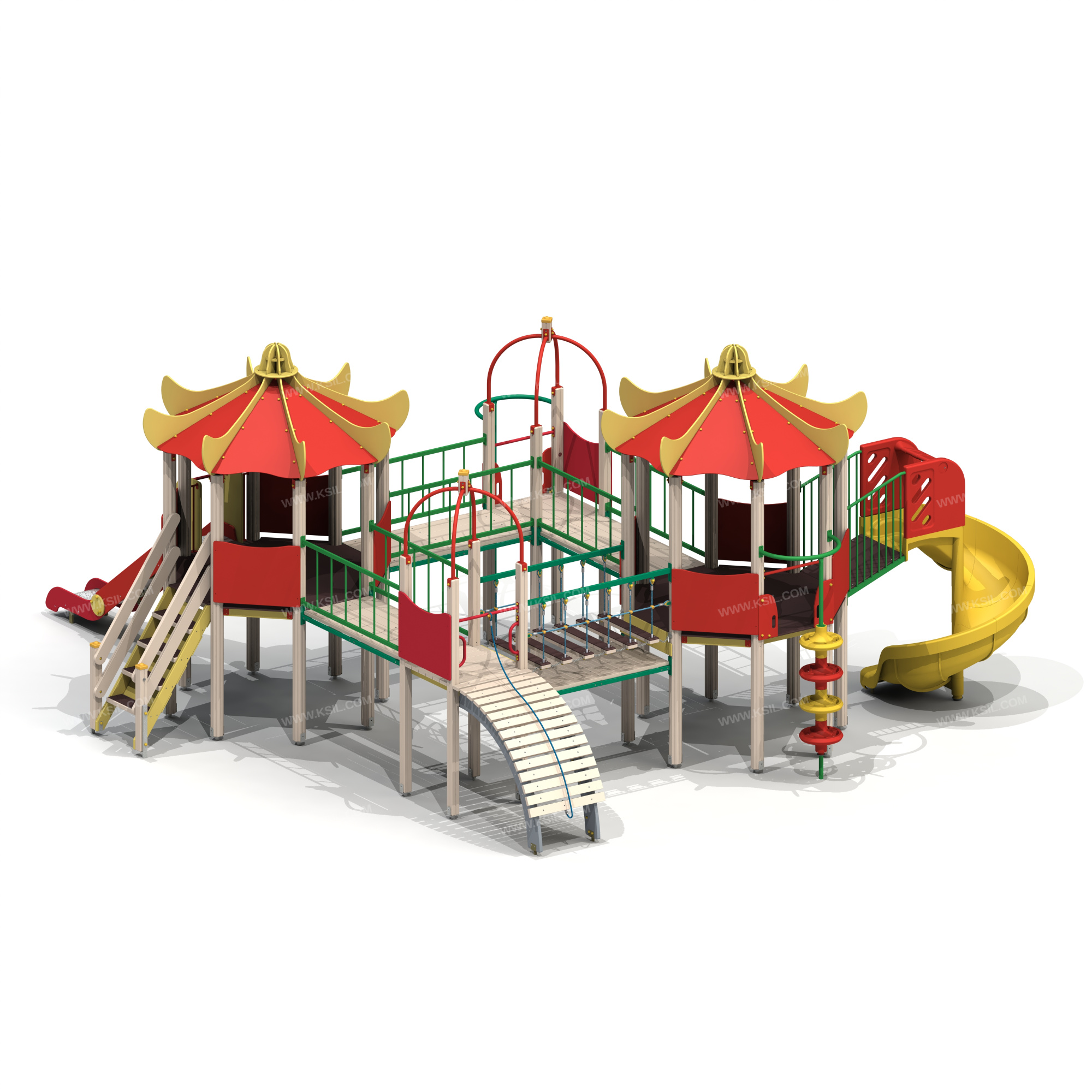

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из трех башен с крышей, одной башни без крыши и одной полубашни. Башни и полубашни должны быть соединены между собой 2-мя прямыми мостами и подвесным мостом. К башне 1 с крышей, с высотой площадки не менее 1250 мм, должны быть пристроены: ограждение металлическое, трап-барабан, шест без спирали с креплением в виде дуги, поручни фанерные. К полубашне, с высотой площадки не менее 1250 мм, должны быть пристроены: лестница и металлическое ограждение. К башне 2 с крышей, с высотой площадки не менее 1550 мм должны быть пристроены: горка, металлическое ограждение, поручни.К башне 3 без крыши, с высотой площадки не менее 1550 мм должны быть пристроены: металлические ограждения.К башне 4 c крышей, с высотой площадки не менее 1550 мм должны быть пристроены: металлическое ограждение, вертикальная лестница, ограждение из перекладин, лиана, поручни. Крыша башни должна быть выполнена из 4-х скатов и 4-х наличников, выполненных из влагостойкой фанеры толщиной не менее 9 мм и соединенных между собой в верхней части колпаком. Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башен и полубашни должен быть выполнен из деревянной доски толщиной не менее 40 мм. Поручни фанерные должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.Лестница высотой не менее 1250 мм должна быть оснащена перилами, выполненные из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины. Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок. Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Бортики горки, выполненные из влагостойкой фанеры толщиной не менее 21 мм должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм. Ограждение металлическое должно состоять из скоб, выполненных из трубы диаметром не менее 21 мм, и горизонтальных перекладин, выполненных из трубы диаметром не менее 33 мм.Трап-барабан должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю. Фанерный трап-барабан должен быть оснащен перекладиной, выполненной из металлической трубы диаметром не менее 33 мм с полиамидным или полипропиленовым канатом диаметром не менее 16 мм.Вертикальный шест без спирали с креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, Лиана должна состоять их 2-х наклонных дуг выполненных из металлической трубы диаметром не менее 42 мм и П-образных ступенек из трубы диаметром не менее 33 мм. Вертикальная лестница, перекладины, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм. Прямой мост должен состоять из металлического каркаса, настила и ограждения. Настил должен быть выполнен из деревянных досок толщиной не менее 40 мм. Ограждение моста должно быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм. Подвесной мост должен состоять из страховочного моста, подвесного моста со ступеньками и перил. Ступеньки должны быть выполнены из влагостойкой ламинированной фанеры толщиной не менее 15 мм и доски толщиной не менее 40 мм склеенных между собой, каждая ступень должна крепиться к полиамидным канатам, диаметром не менее 16 мм. Канат должен крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Страховочный мост должен быть выполнен из деревянной доски толщиной не менее 40 мм.
- Артикул: 005307
- Габаритные размеры: 7520x6880x4320 мм
- Возрастная группа: от 6 до 12 лет
- Ширина Зоны Безопасности (мм): 10280
- Длина Зоны Безопасности (мм): 10520
- Макс. H Свобод. Падения (мм): 1550
Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Концы труб должны быть закрыты. Заглушки пластиковые на места резьбовых соединений и крышки на верхние основания несущих столбов.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
