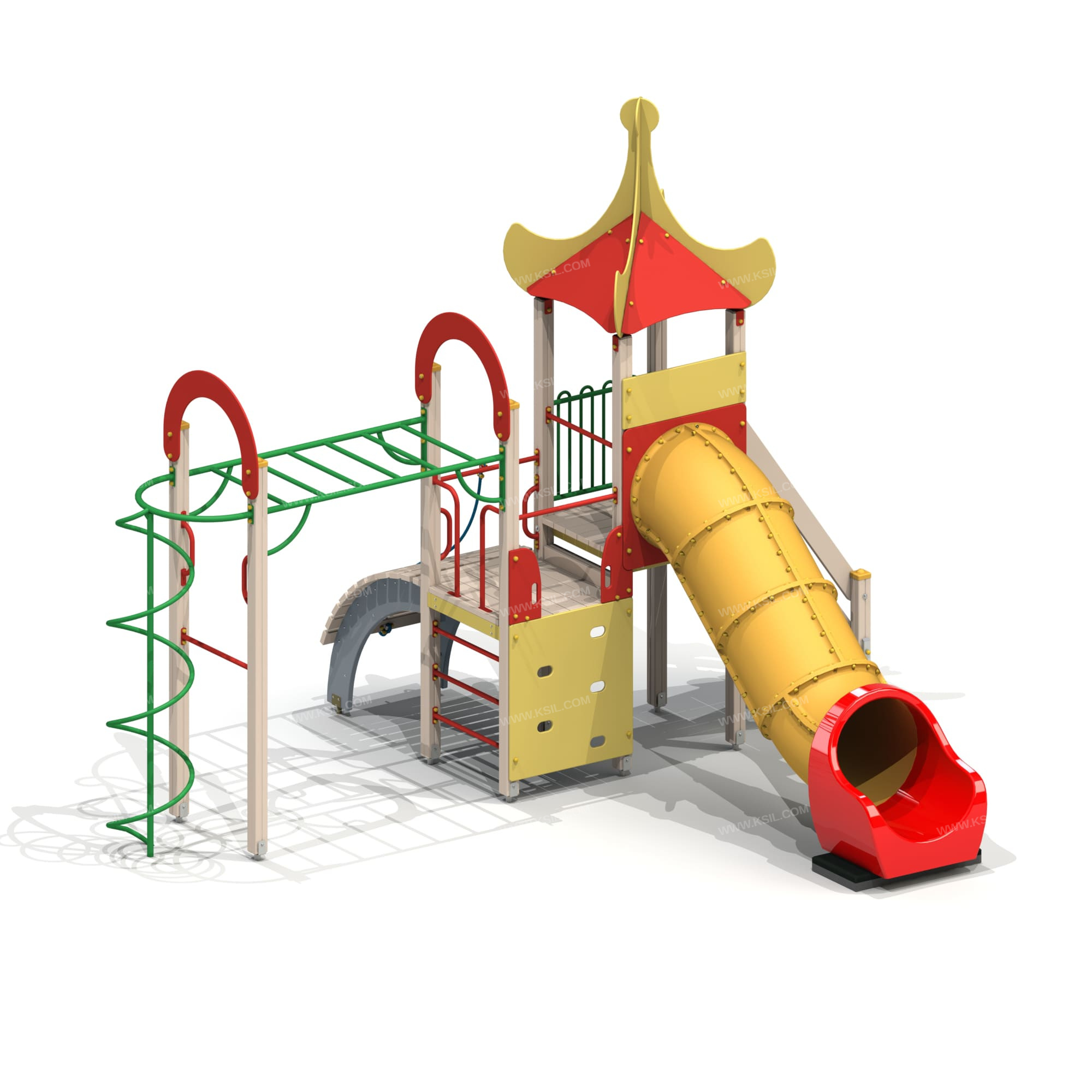

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию и состоять из башни с крышей и полубашни с вынесенным гимнастическим комплексом. К башне с крышей, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, пластиковая горка-труба, ограждение металлическое, перекладина. К полубашне, с высотой площадки не менее 1250 мм, должны быть пристроены: альпинистская стенка, перекладины, вертикальная лестница, поручни, трап-барабан с перекладиной и веревкой.Вынесенный гимнастический комплекс должен состоять из рукохода, шведской стенки, вертикального шеста со спиралью и креплением в виде дуги и декоративных арок.Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башни и полубашни должен быть выполнен из деревянной доски толщиной не менее 40 мм. Лестница высотой не менее 1550 мм должна быть оснащены перилами, выполненные из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Пластиковая горка-труба с высотой стартового участка не менее 1550 мм, должна быть выполнена из пластиковых тоннельных сегментов, соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.Ограждение металлическое должно состоять из скоб, выполненные из трубы диаметром не менее 21 мм, горизонтальных перекладин и поручни, выполненные из трубы диаметром не менее 33 мм.Трап-барабан должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю. Фанерный трап-барабан должен быть оснащен перекладиной, выполненной из металлической трубы диаметром не менее 33 мм с полиамидным или полипропиленовым канатом диаметром не менее 16 мм.Альпинистская стенка с отверстиями для рук и ног, декоративные арки должны быть изготовлены из влагостойкой окрашенной фанеры толщиной не менее 21 мм. Рукоход должен состоять из 2-х балок, выполненных из металлической трубы диаметром не менее 42 мм, перекладин и 4-х раскосов из металлической трубы диаметром не менее 33 мм.Вертикальная лестница, перекладины, перекладины шведской стенки, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм. Вертикальный шест и креплением в виде дуги должен быть выполнен из металлической трубы диаметром не менее 42 мм, спираль – из трубы диаметром не менее 33 мм. Расстояние между витками спирали должно быть одинаковым. Нижняя часть шеста бетонируется в землю. Крыша башни должна состоять из 4-х скатов, выполненных из влагостойкой фанеры толщиной не менее 9 мм и 4-х стропил из влагостойкой фанеры толщиной не менее 15 мм.
- Артикул: 005415
- Габаритные размеры: 5630x5050x4470 мм
- Возрастная группа: от 6 до 12 лет
- Ширина Зоны Безопасности (мм): 8550
- Длина Зоны Безопасности (мм): 8630
- Макс. H Свобод. Падения (мм): 2400
Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Концы труб должны быть закрыты. Заглушки пластиковые на места резьбовых соединений и крышки на верхние основания несущих столбов.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
