005324 - Детский игровой комплекс «Тюльпаны»

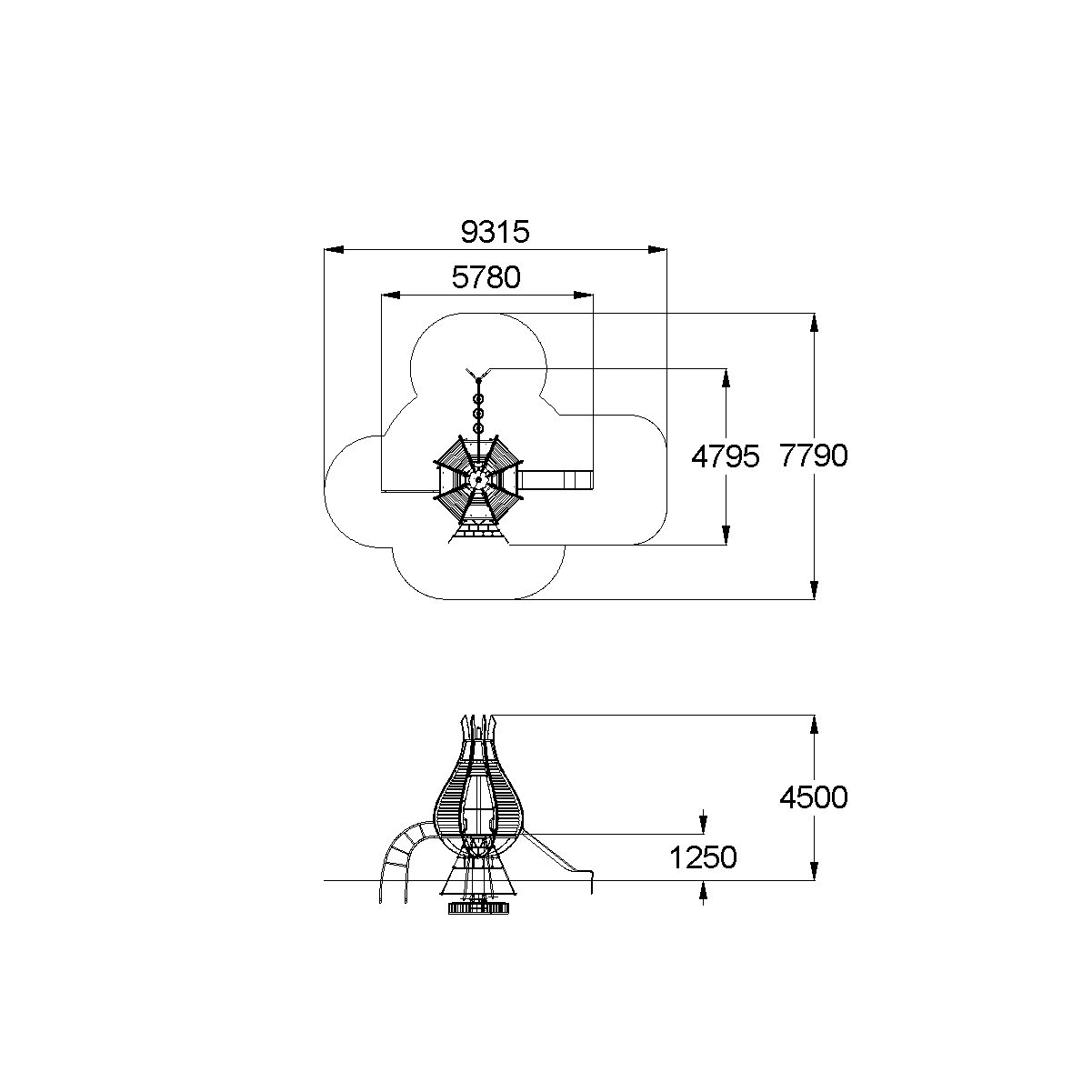

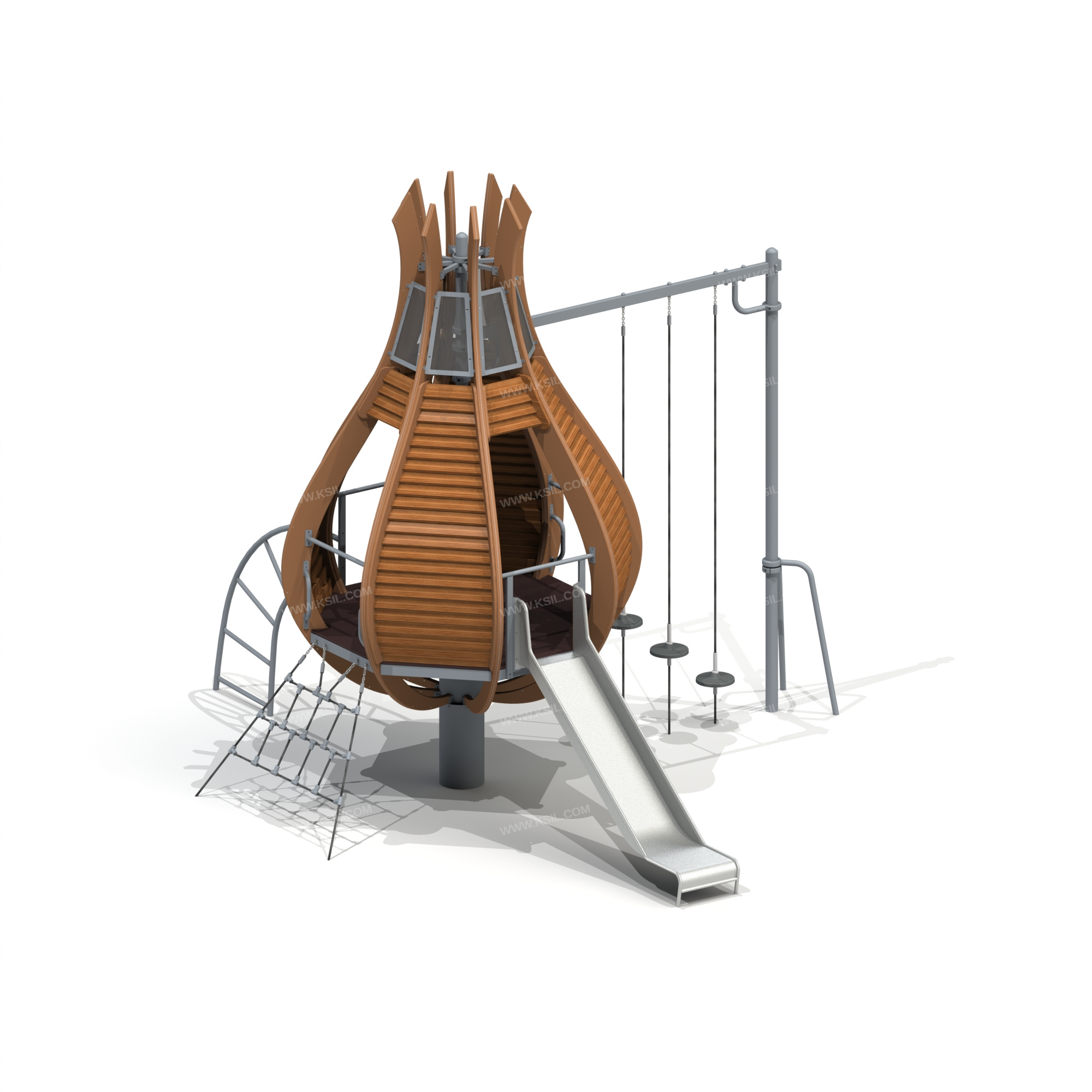

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию в виде закрытого тюльпана. К башне с высотой площадки не менее 1250 мм должны быть пристроены: горка-скат со входом, изогнутая металлическая лестница со входом, сетка-трапеция, поручни, перекладина, переход с 3-мя подвесными круглыми ступенями на канате и двумя приставными шестами. Башня тюльпана состоит из ребер тюльпана, дощатого ограждения и накладок тюльпана, окон вершины тюльпана, стойки центральной, верхнего кронштейна, пола, стойки основания тюльпана.Горка-скат должна быть выполнена из нержавеющей стали толщиной не менее 2 мм с высотой стартового участка не менее 1250 мм. Горка должна состоять из каркаса, выполненного из трубы диаметром не менее 27 мм, ската с бортиками высотой не менее 150 мм и защитной секции при выходе на горку. Скат горки должен быть изготовлен из единого листа нержавеющей стали. Поручни, перекладины выполнены из трубы диаметром не менее 33,5 мм. Вход к изогнутой металлической лестнице состоит из перекладины, выполненной из трубы диаметром не менее 33,5 мм, с приваренной к ней трубой сечением не менее 25х50 мм. Вход к горке-скату состоит из перекладины, выполненной из трубы диаметром 33,5 мм, с приваренными к ней трубами сечением не менее 25х50 мм и фанерных накладок, выполненных из влагостойкой фанеры толщиной не менее 15 мм.Наклонная сетка-трапеция должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями Т-образной формы. Нижняя часть сетки с закладной деталью, выполненной из металлической трубы диаметром не менее 33,5 мм, бетонируется в землю. Сетка крепится к основанию тюльпана через откидные болты, которые крепятся через скобу к цепи, запрессованной к концу каната.Изогнутая металлическая лестница должна состоять из двух дуг, выполненных из металлической трубы диаметром не менее 42,3 мм и ступенек из трубы диаметром не менее 33,5 мм. Нижняя часть лестницы бетонируется в землю.Переход с 3-мя подвесными круглыми ступенями на канатах и двумя приставными шестами состоит из балки, выполненной из металлической трубы сечением не менее 40х80 мм, к которой крепятся ступени на канате, выполненные из резинового диска Ø280мм, закрепленного на полипропиленовом канате на разных высотных отметках. Низ канатов бетонируется в землю с помощью закладной трубы диаметром не менее 33,5 мм и арматуры диаметром не менее 10 мм. Балка крепится на встречную стойку, выполненную из металлической трубы диаметром не менее 89 мм. К стойке приставлены два Г-образных шеста, выполненные из металлической трубы диаметром не менее 42,3 мм. Ребра тюльпана состоят из двух фанерных накладок, выполненных из влагостойкой фанеры толщиной не менее 21 мм, и сердцевиной межу ними, выполненной из металлического листа толщиной не менее 3 мм. Дощатое ограждение выполнено из лиственницы сечением не менее 30х100 ммНакладки тюльпана выполнены из влагостойкой фанеры толщиной не менее 21 ммОкна вершины тюльпана выполнены из металлического листа толщиной не менее 3 мм и дополнены вставкой из поликарбоната толщиной не менее 8 мм.Стойка центральная должна быть выполнена из металлической трубы диаметром не менее 89 мм. Сверху столб должен заканчиваться заглушкой. К нижней части стойки должна быть приварена круглая пластина с отверстиями, выполненная из листа толщиной 8 мм.Верхний кронштейн состоит из центральной части, выполненной из трубы диаметром не менее 102 мм, и приваренных к ней с равным шагом труб сечением не менее 30х30 мм. Трубы заканчиваются металлической П-образной скобой 53х52 мм. Пол должен быть выполнен из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и сварного каркаса, выполненного из металлических труб сечением не менее 40х80 мм и 40х40 мм, двух круглых пластин с отверстием по центру, выполненных из металлического листа толщиной не менее 8 мм, фланцев для крепления фанеры, выполненных из металлической пластины толщиной не мене 3мм, и боковых фланцев для крепления ребер тюльпана, выполненных из металлической пластины толщиной не менее 5мм.Стойка основания тюльпана должна быть выполнена из металлической трубы диаметром не менее 325 мм, круглых пластин с отверстием в центре и ребер жёсткости, выполненных из металлического листа толщиной не менее 8 мм.
