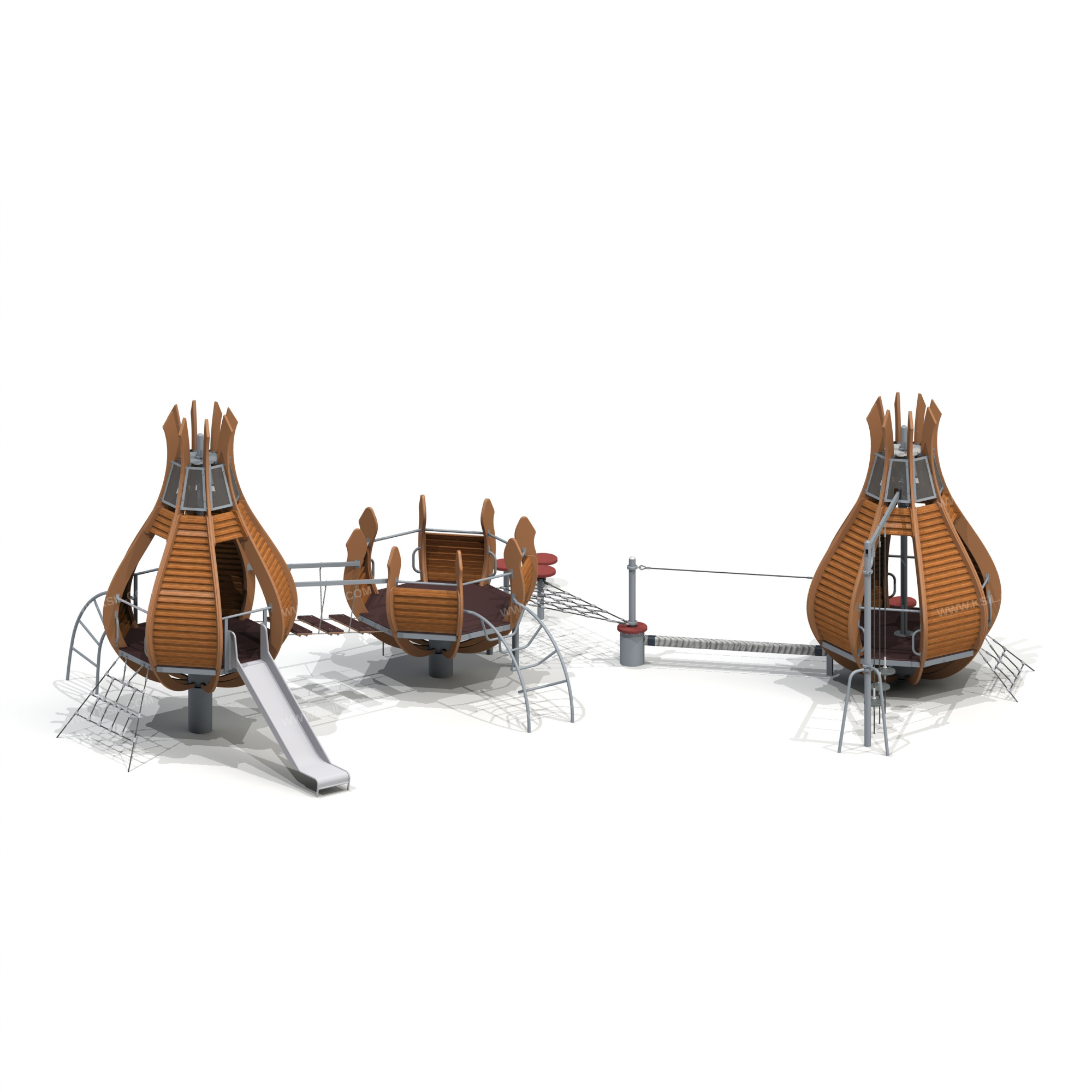

005321 - Детский игровой комплекс «Тюльпаны»

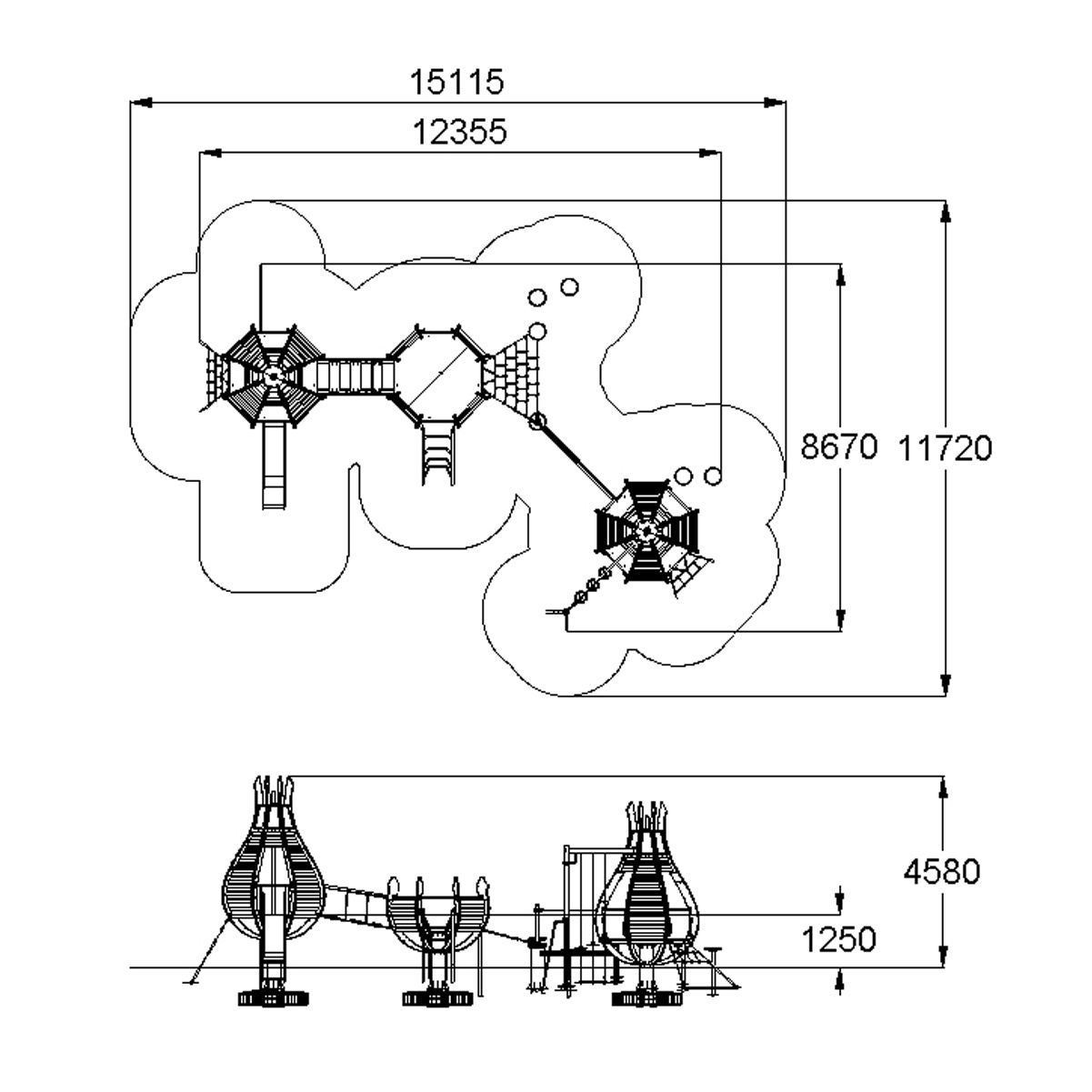

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию в виде закрытого тюльпана и башне открытого тюльпана соединенных между собой подвесными мостами. К башне с высотой площадки не менее 1250 мм должны быть пристроены: горка-скат со входом, изогнутая металлическая лестница со входом, сетка-трапеция, поручни, перекладина, подвесной мост разноуровневый. К башне с высотой площадки не менее 950 мм должны быть пристроены: наклонная лиана, гибкая канатная лестница, поручни, перекладины, сетка трапеция с круглыми резиновыми ступенями, канатный приход, подвесной мост разноуровневый. К башне, с высотой площадки не менее 650 мм, должны быть пристроены: переход с 3-мя подвесными круглыми ступенями на канате и двумя приставными шестами, сетка-трапеция, поручни, перекладины, канатный приход. Рядом с комплексом располагается переход из 2-х круглых ступеней.Башня закрытого тюльпана состоит из ребер тюльпана, дощатого ограждения и накладок тюльпана, окон вершины тюльпана, стойки центральной, верхнего кронштейна, пола, стойки основания тюльпана.Башня открытого тюльпана состоит из ребер тюльпана, дощатого ограждения и накладок тюльпана, пола, стойки основания тюльпана и защитных перекладин.Горка-скат должна быть выполнена из нержавеющей стали толщиной не менее 2 мм с высотой стартового участка не менее 1250 мм. Горка должна состоять из каркаса, выполненного из трубы диаметром не менее 27 мм, ската с бортиками высотой не менее 150 мм и защитной секции при выходе на горку. Скат горки должен быть изготовлен из единого листа нержавеющей стали. Поручни, перекладины выполнены из трубы диаметром не менее 33,5 мм. Вход к изогнутой металлической лестнице состоит из перекладины, выполненной из трубы диаметром не менее 33,5 мм, с приваренной к ней трубой сечением не менее 25х50 мм. Вход к горке-скату состоит из перекладины, выполненной из трубы диаметром 33,5 мм, с приваренными к ней трубами сечением не менее 25х50 мм и фанерных накладок, выполненных из влагостойкой фанеры толщиной не менее 15 мм.Наклонная сетка-трапеция должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями Т-образной формы. Нижняя часть сетки с закладной деталью, выполненной из металлической трубы диаметром не менее 33,5 мм, бетонируется в землю. Сетка крепится к основанию тюльпана через откидные болты, которые крепятся через скобу к цепи, запрессованной к концу каната.Изогнутая металлическая лестница должна состоять из двух дуг, выполненных из металлической трубы диаметром не менее 42,3 мм и ступенек из трубы диаметром не менее 33,5 мм. Нижняя часть лестницы бетонируется в землю.Наклонная лиана должна состоять из 2-х наклонных дуг, выполненных из металлической трубы диаметром не менее 42,3 мм и П-образных ступенек из трубы диаметром не менее 33,5 мм. Нижняя часть лианы бетонируется в землю.Ребра тюльпана состоят из двух фанерных накладок, выполненных из влагостойкой фанеры толщиной не менее 21 мм, и сердцевиной межу ними, выполненной из металлического листа толщиной не менее 3 мм. Дощатое ограждение выполнено из лиственницы сечением не менее 30х100 ммНакладки тюльпана выполнены из влагостойкой фанеры толщиной не менее 21 ммОкна вершины тюльпана выполнены из металлического листа толщиной не менее 3 мм и дополнены вставкой из поликарбоната толщиной не менее 8 мм.Стойка центральная должна быть выполнена из металлической трубы диаметром не менее 89 мм. Сверху столб должен заканчиваться заглушкой. К нижней части стойки должна быть приварена круглая пластина с отверстиями, выполненная из листа толщиной 8 мм.Верхний кронштейн состоит из центральной части, выполненной из трубы диаметром не менее 102 мм, и приваренных к ней с равным шагом труб сечением не менее 30х30 мм. Трубы заканчиваются металлической П-образной скобой 50х50 мм. Пол должен быть выполнен из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и сварного каркаса, выполненного из металлических труб сечением не менее 40х80 мм и 40х40 мм, двух круглых пластин с отверстием по центру, выполненных из металлического листа толщиной не менее 8 мм, фланцев для крепления фанеры, выполненных из металлической пластины толщиной не мене 3мм, и боковых фланцев для крепления ребер тюльпана, выполненных из металлической пластины толщиной не менее 5мм.Стойка основания тюльпана должна быть выполнена из металлической трубы диаметром не менее 325 мм, круглых пластин с отверстием в центре и ребер жёсткости, выполненных из металлического листа толщиной не менее 8 мм.Подвесной мост разноуровневый должен состоять из ступеней, выполненных из противоскользящей влагостойкой ламинированной фанеры толщиной не менее 21 мм и металлического листа толщиной не менее 5 мм. Ступени должны крепиться к цепи 31х19мм. Цепи должны крепиться к перилам мостика, выполненных из металлической трубы сечением не менее 60х30 мм. Ступени должны быть соединены между собой и с башнями комплекса цепью 31х19мм.Сетка трапеция с круглыми резиновыми ступенями трапеция должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями Т-образной формы. Нижняя часть сетки с закладной деталью, выполненной из металлической трубы диаметром не менее 33,5 мм, бетонируется в землю. Сетка крепится к основанию тюльпана через откидные болты, которые крепятся через скобу к цепи, запрессованной к концу каната. Основание круглых ступеней выполнено из металлического листа круглой формы толщиной не менее 4мм и металлической трубы 89 мм. Круглая ступенька изготовлена из резиновых гранул, склеенных под давлением специальным полиуретановым клеем (биндером). Основание ступеней выполнено из металлического листа толщиной не менее 4 мм. В ступенях закреплены болты и скобы для крепления к конструкции.Канатный приход должен быть выполнен из полипропиленового 6-типрядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и крепится к стойке сечением не менее 89 мм с одной стороны и, с другой стороны к перекладине диаметром не менее 33,5мм. Толстый пропиленовый канат, крепится к основанию ступени выполненной из трубы диаметром не менее 230 мм с одной стороны и с другой стороны к трубе синением не менее 80х40мм.Переход с 3-мя подвесными круглыми ступенями на канате и 2-я приставными шестами состоит из балки выполненной из металлической трубы сечением не менее 40х80 мм к которой крепятся ступени на канате выполненные из резинового диска Ø280мм, закрепленного на полипропиленовом канате на разных высотных отметках. Низ канатов бетонируется в землю с помощью закладной трубы диаметром не менее 33,5 мм и арматуры диаметром не менее 10 мм. Балка крепится на встречную стойку, выполненную из металлической трубы диаметром не менее 89 мм. К стойке приставлены два Г-образных шеста, выполненные из металлической трубы диаметром не менее 42,3 мм. Переход из 2-х круглых ступеней состоит из ступеней, изготовленных из резиновых гранул, склеенных под давлением специальным полиуретановым клеем (биндером). Основание ступеней выполнено из металлического листа толщиной не менее 4 мм к нему приварена труба диаметром не менее 76 мм, которая бетонируется в землю.
