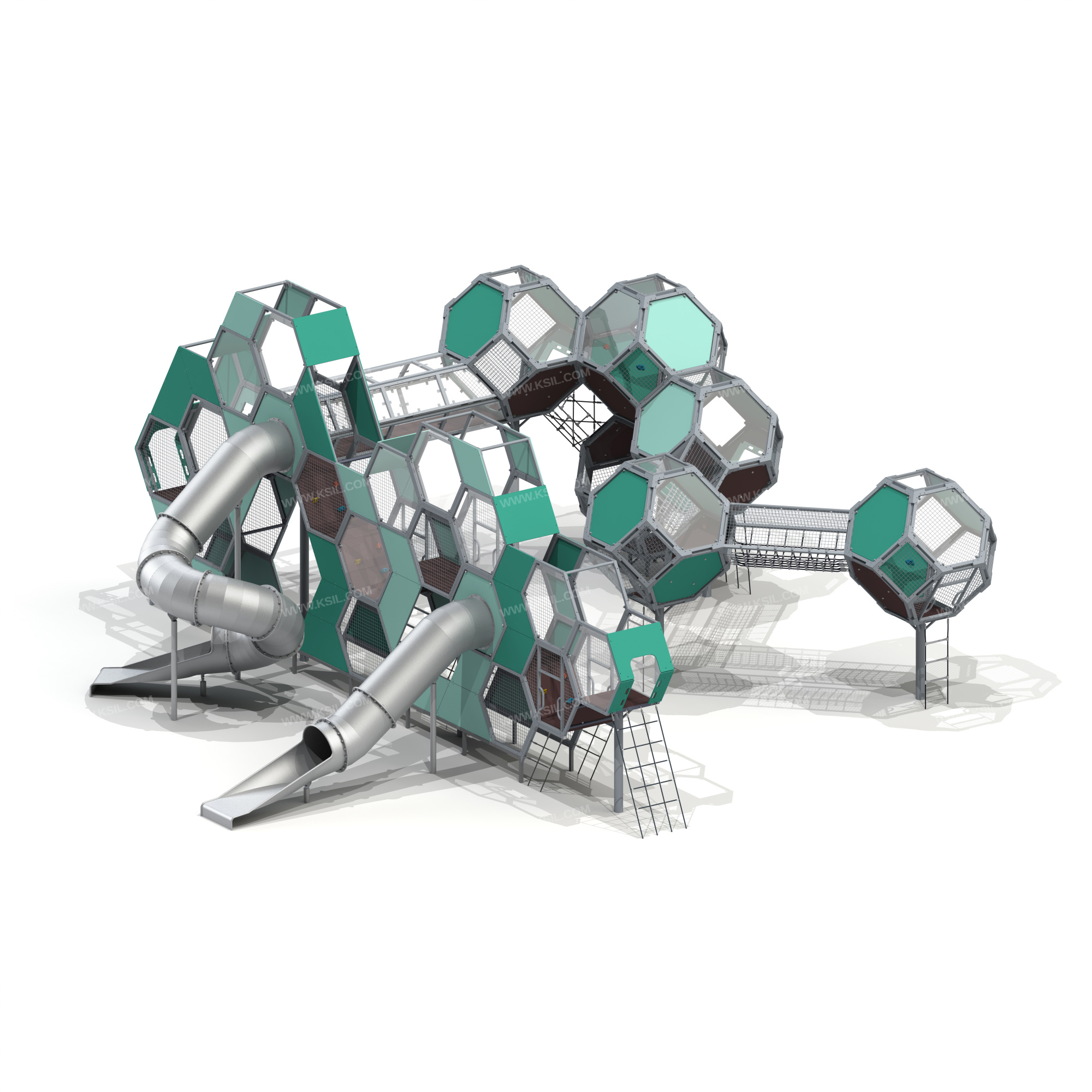

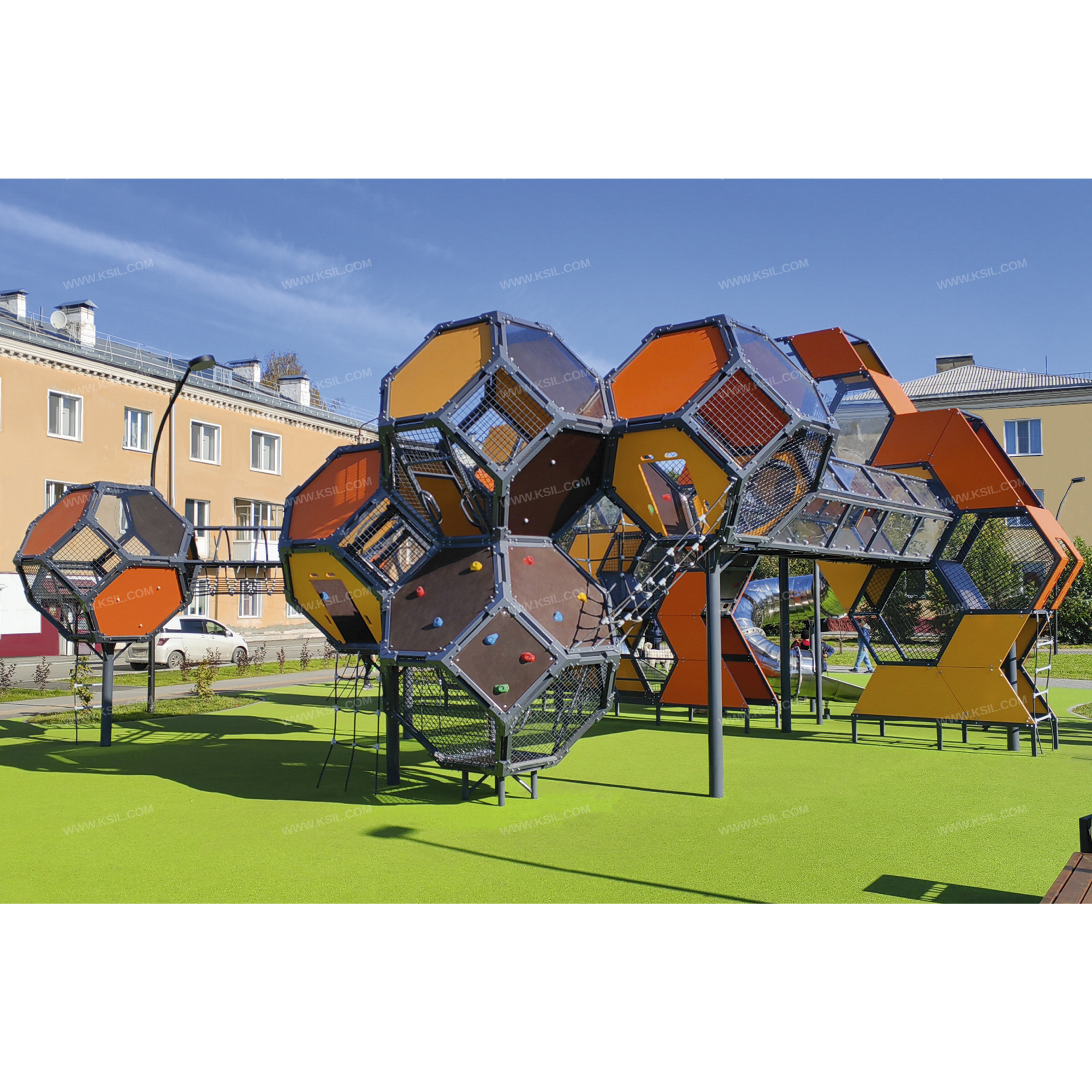

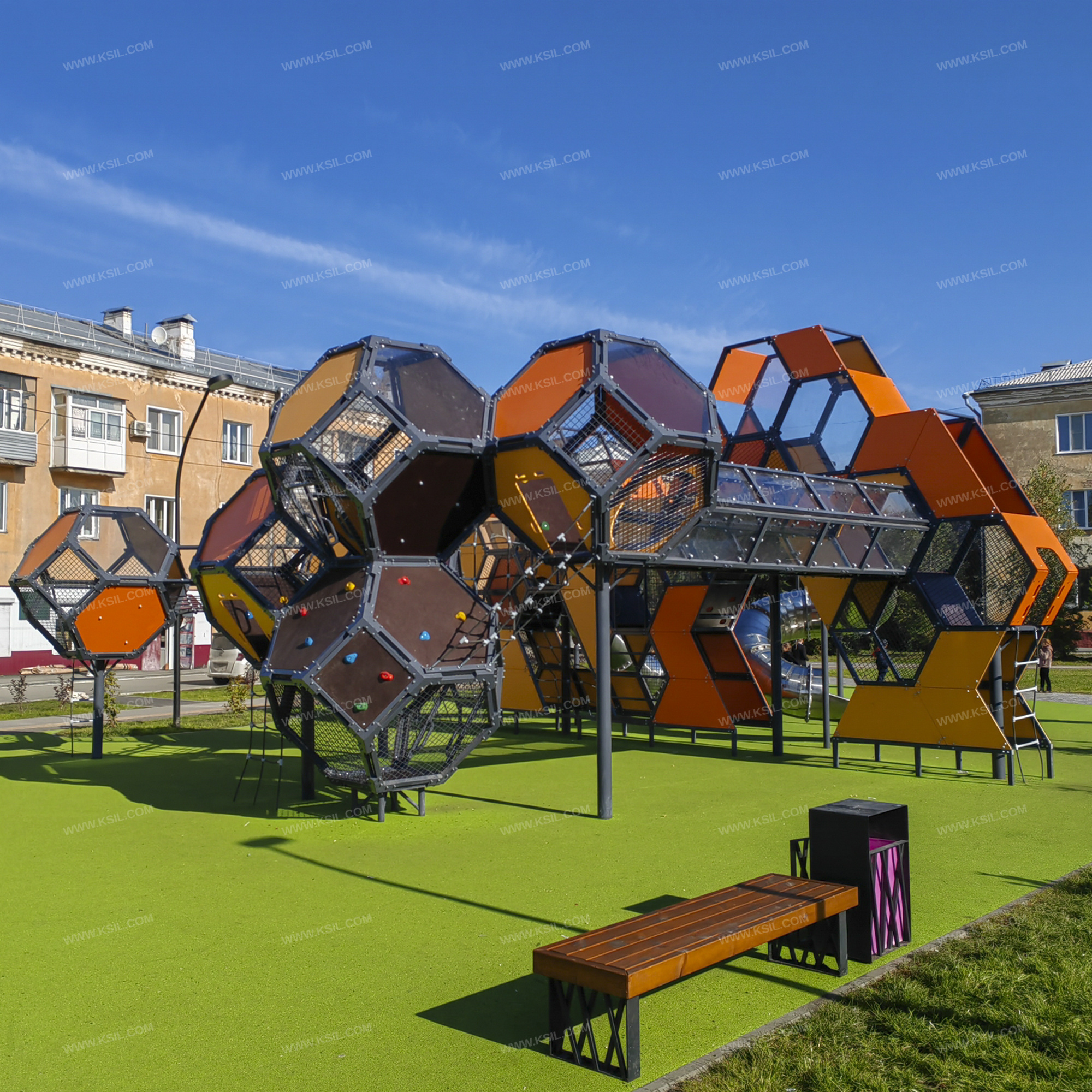

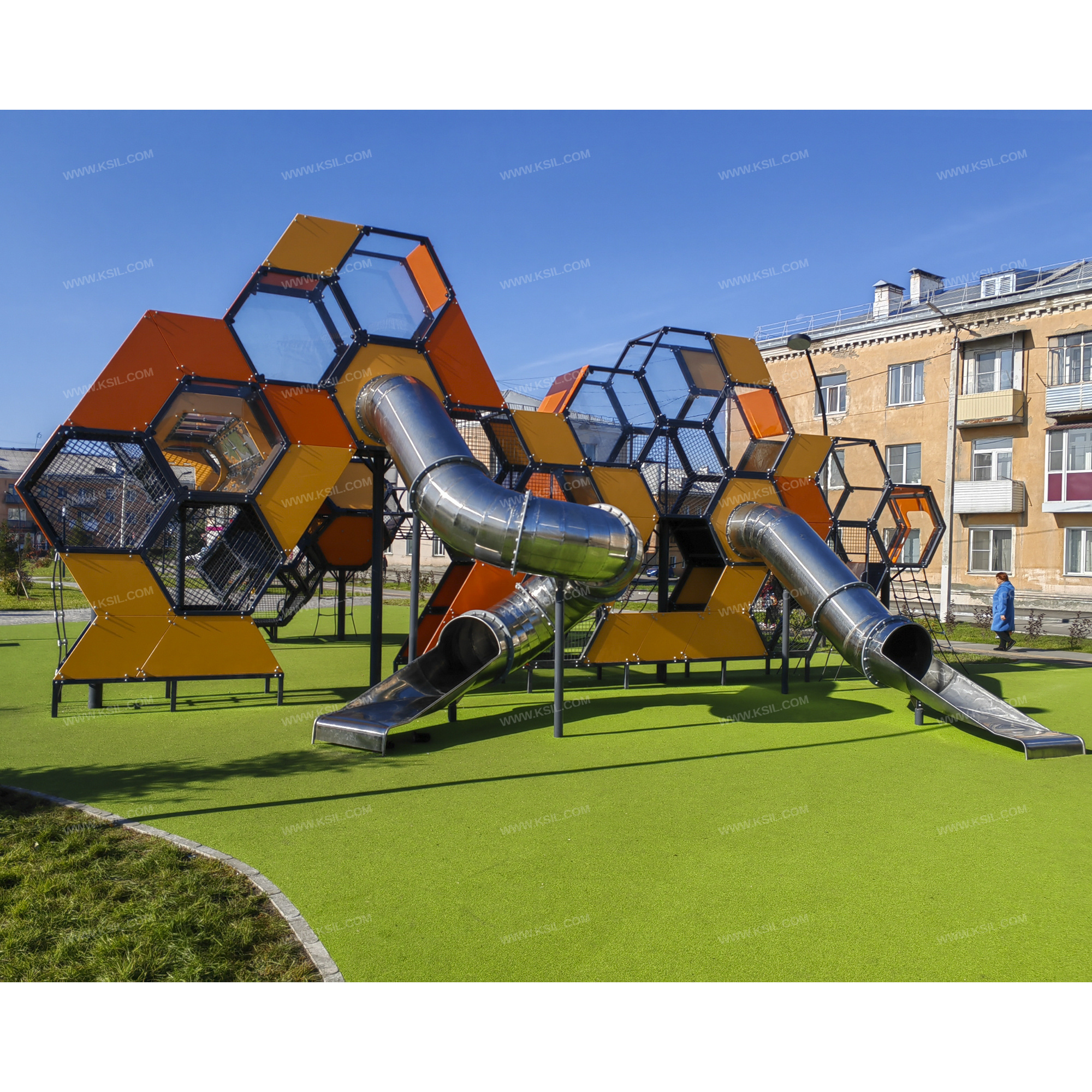

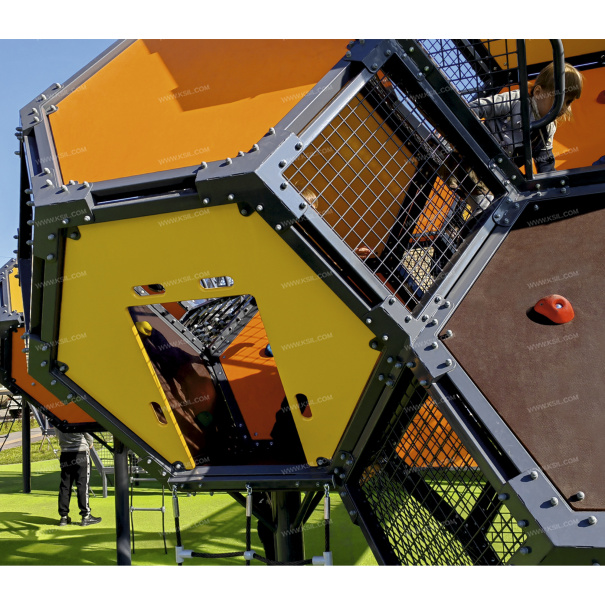

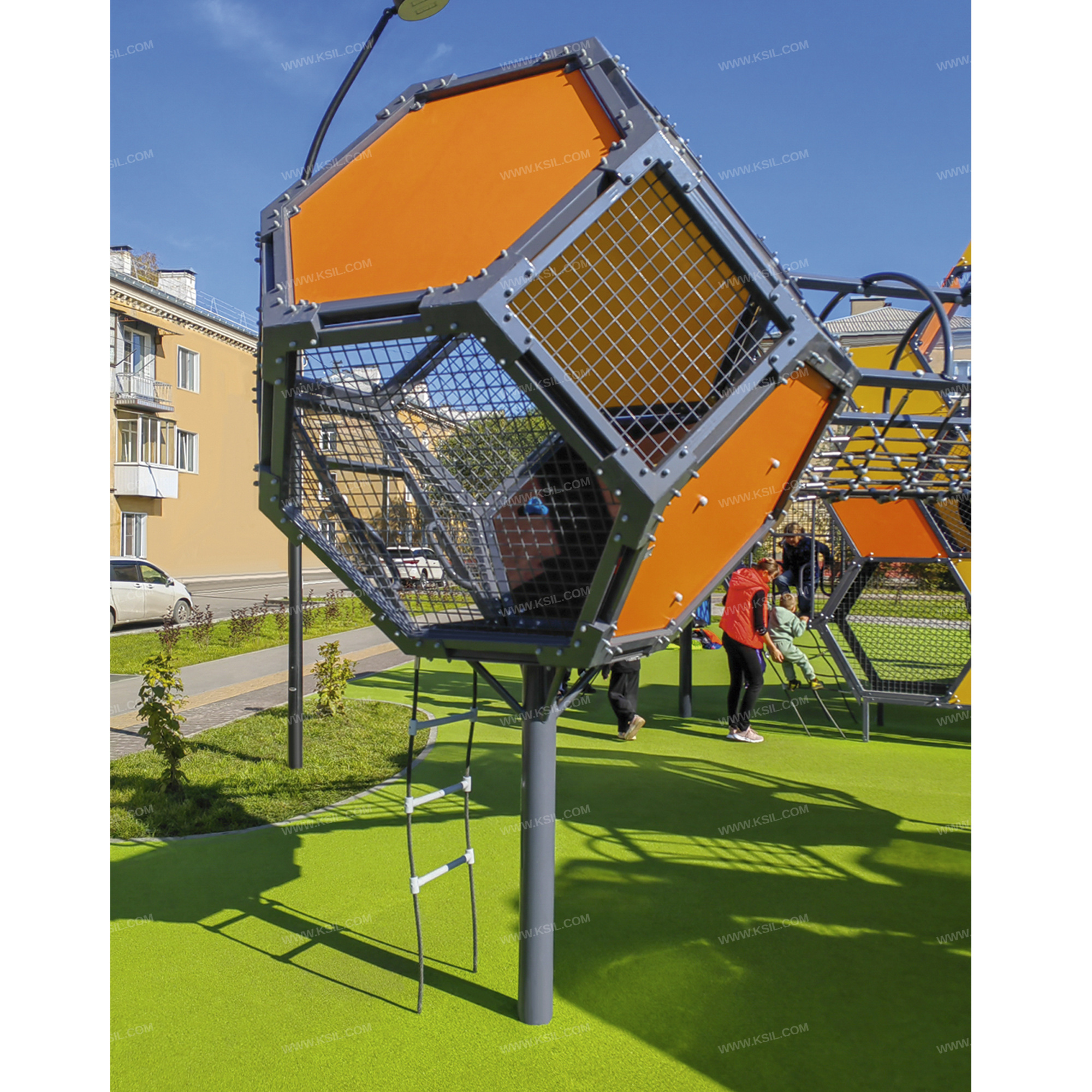

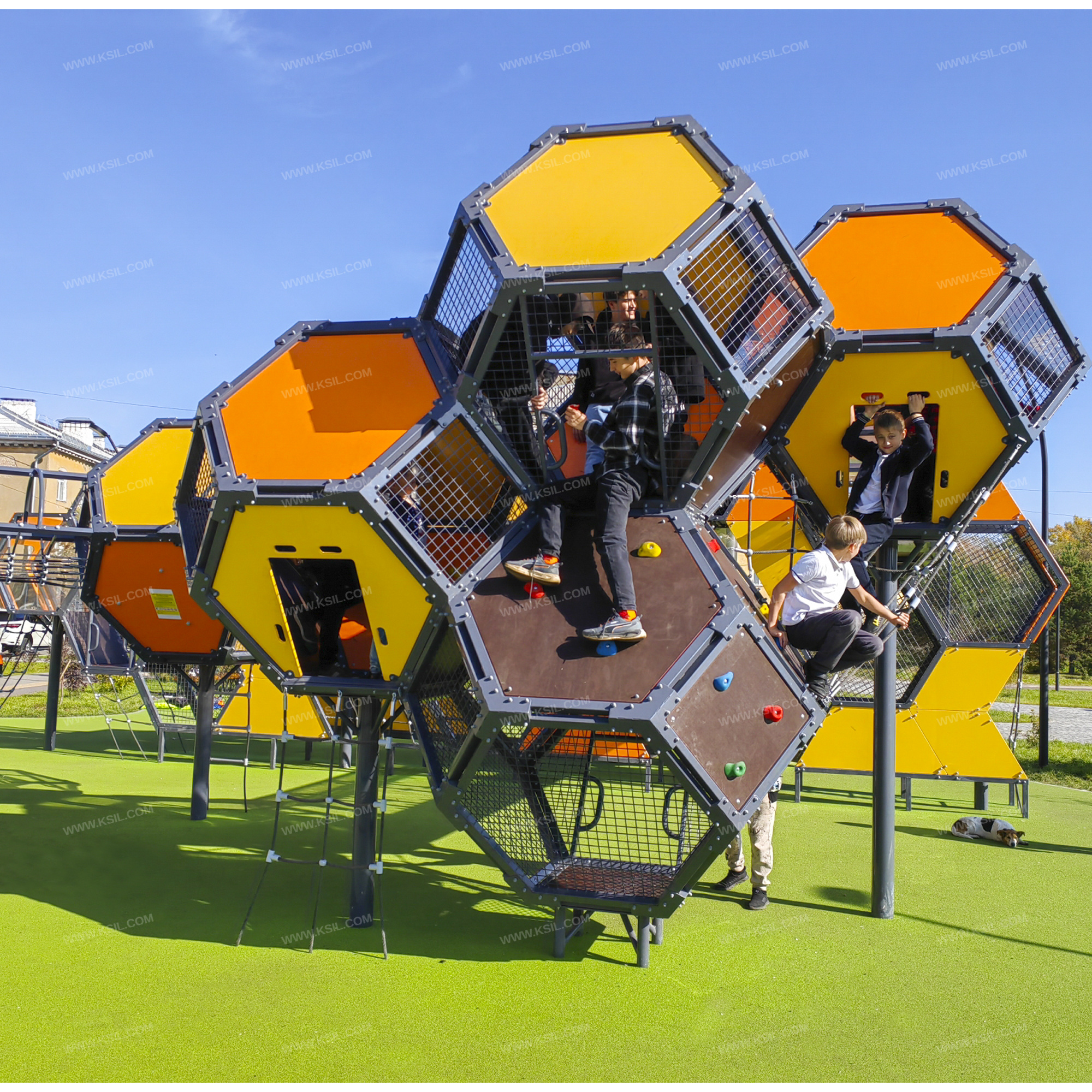

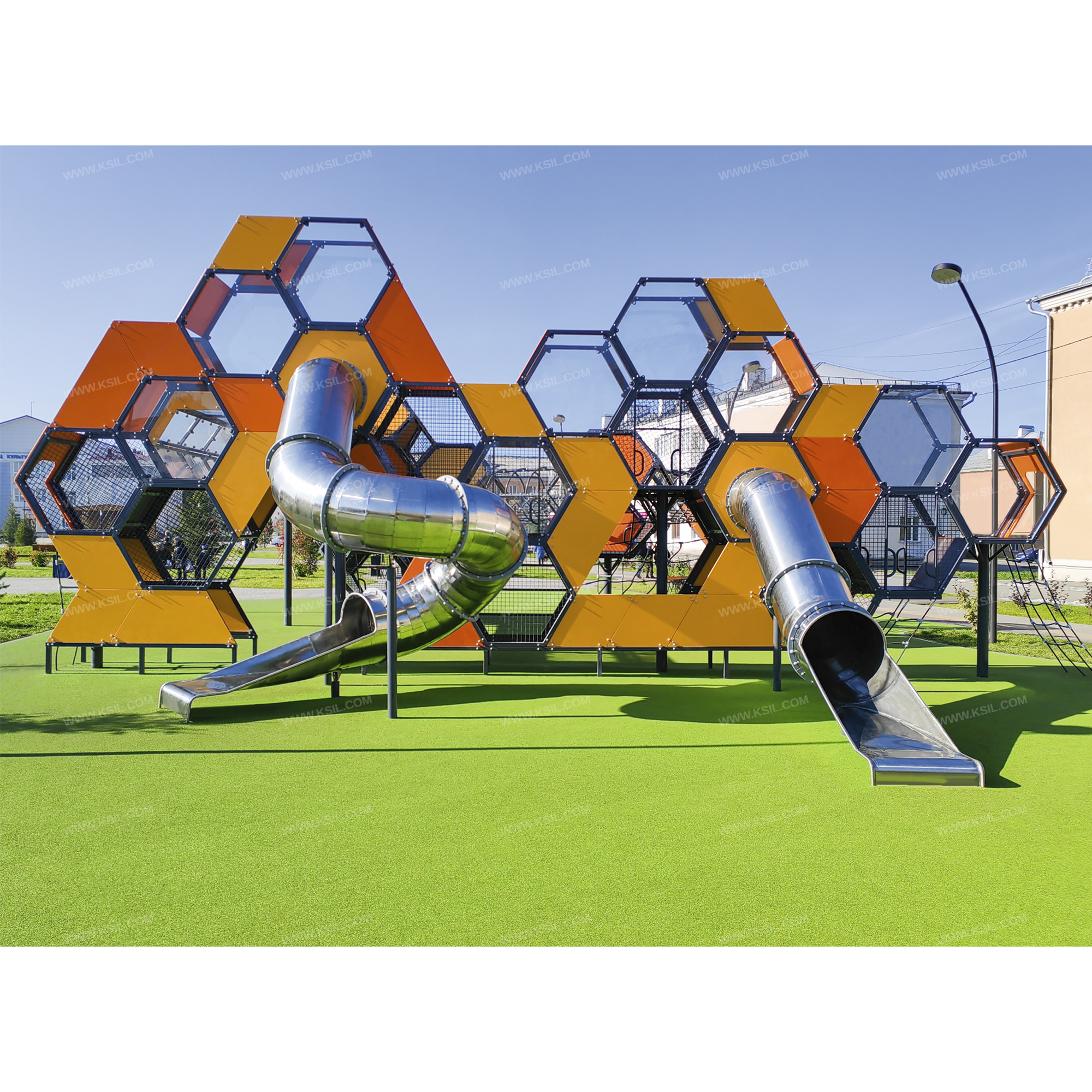

005595 - Детский игровой комплекс «Соты»

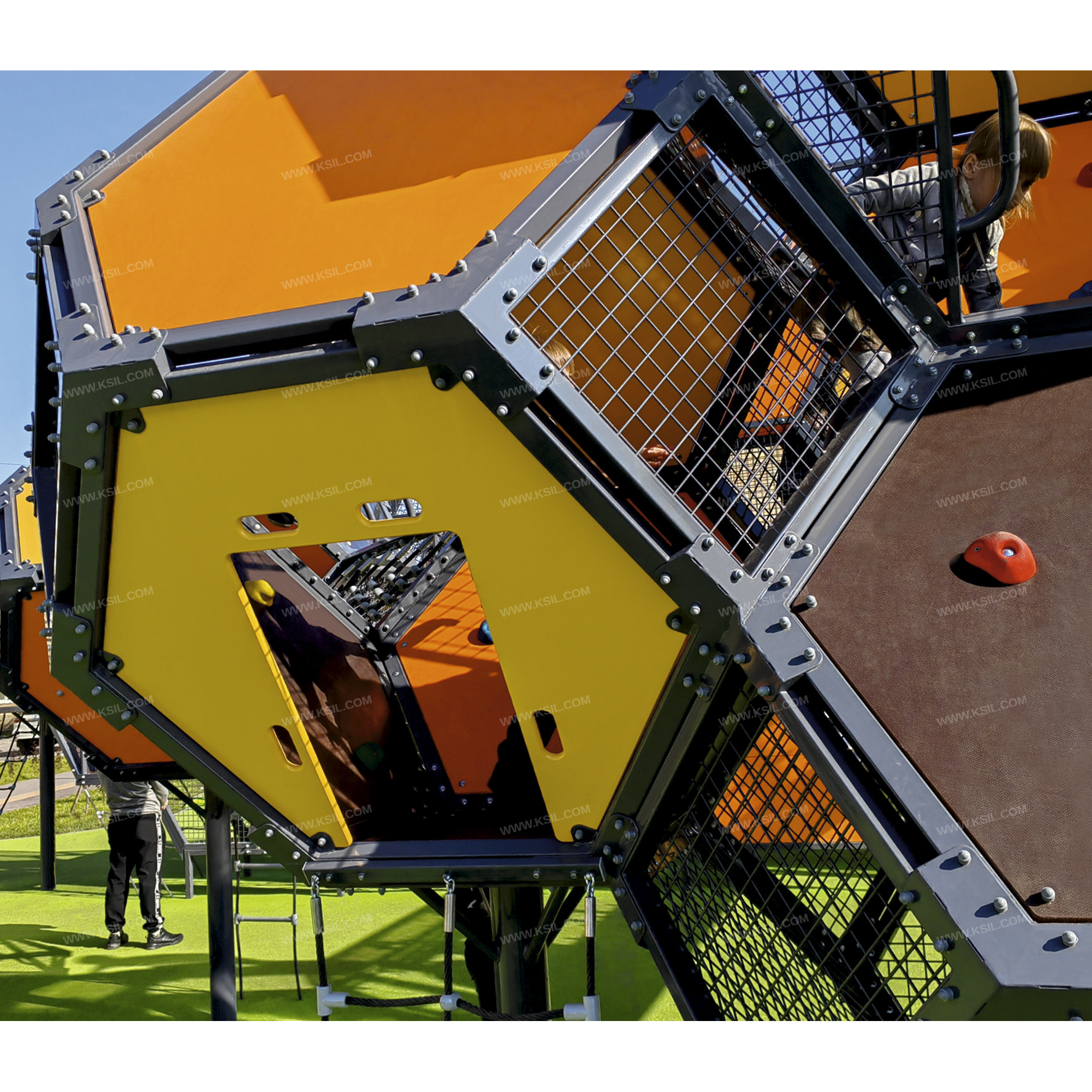

Детский игровой комплекс должен представлять собой сборно-разборную конструкцию и состоять из 4-х модулей присоединенных друг к другу и соединятся переходом с плоской частью и подвесными мостами с 2-я отдельно стоящими модулями.Модуль с высотой площадки 355 мм состоит из 1-й подвесной лестницы и сетки-лазалки на каркасе, 2-х альпинистских шестигранных ламинированных вставок с захватами-камнями, 1-й квадратной ламинированной вставки, 3-х квадратных сетчатых вставок, 1-й входной группы с сетчатыми вставками, 3-х шестигранных сетчатых вставок, 1-й шестигранной вставки из поликарбоната, пола, узлов крепления, опорного каркаса и присоединенных 2-х модулей. Модуль с высотой площадки 1375 мм состоит из 1-й сетки-лазалки прямой, 1-й входной группы из крашенной фанеры с отверстиями для захватов, 2-х альпинистских шестигранных ламинированных вставок с захватами-камнями, 1-й альпинистской шестигранной фанерной крашенной вставки с захватами-камнями, 2-х шестигранных фанерных крашенных вставок, 1-й квадратной сетчатой вставки, 2-х квадратных вставок из поликарбоната, 1-й шестигранной вставки из поликарбоната, пола, узлов крепления, опорной стойки и присоединенных 2-х модулей и подвесного канатного моста.Модуль с высотой площадки 1375 мм состоит из 1-й подвесной лестницы, 1-й входной группы с сетчатыми вставками, 1-й альпинистской шестигранной фанерной крашенной вставки с захватами-камнями, 1-й альпинистской шестигранной ламинированной вставки с захватами-камнями, 2-х квадратных сетчатых вставок, 1-й квадратной вставки из поликарбоната, 2-х шестигранных вставок из поликарбоната, 2-х шестигранных фанерных крашенных вставок, пола, узлов крепления, опорной стойки и присоединённых подвесных канатных мостов. Модуль с высотой площадки 1375 мм состоит из 1-й подвесной лестницы, 1-й входной группы с сетчатыми вставками, 1-й альпинистской шестигранной фанерной крашенной вставки с захватами-камнями, 1-й альпинистской шестигранной ламинированной вставки с захватами-камнями, 3-х квадратных сетчатых вставок, 2-х шестигранных вставок из поликарбоната, 1-й квадратной вставки из поликарбоната, пола, узлов крепления, опорной стойки и присоединённым подвесным канатным мостом. Модуль с высотой площадки 2400 мм состоит из сетки-лазалки на каркасе, 1-й входной группы с сетчатыми вставками, 2-х шестигранных вставок из поликарбоната, 2-х квадратных вставок из поликарбоната, 1-й альпинистской шестигранной ламинированной вставки с захватами-камнями, 1-й альпинистской шестигранной фанерной крашенной вставки с захватами-камнями, 2-х шестигранных фанерных крашенных вставок, 2-х квадратных сетчатых вставок, пола, узлов крепления и присоединенных 3-х модулей.Модуль с высотой площадки 2400 мм состоит из сетки-лазалки на каркасе, присоединённого переходного-моста с защитными экранами, 1-го шестигранного входа модуля переходного-моста с защитными экранами, 1-й входной группы из крашенной фанеры с отверстиями для захватов, 1-й квадратной вставки из поликарбоната, 2-х шестигранных вставок из поликарбоната, 1-й альпинистской шестигранной ламинированной вставки с захватами-камнями, 2-х шестигранных фанерных крашенных вставок, пола, узлов крепления, опорной стойки и присоединённого модуля. Плоский модуль состоит из 1-й тоннельной горки-трубы, 1-й тоннельной спиральной горки-трубы, 2-х шестигранных входов горки, 5-и опор под горки тоннели, 1-й сетки плоского модуля, 2-х сетки-ромб плоского модуля, 1-й сетки на раме, 1-й подвесной лестницы, 14-и половин шестигранника с фанерой, 30-и панелей ромбов, 12-и шестигранных сетчатых вставок, 16-и шестигранных вставок из поликарбоната, 2-х входов плоского модуля, 4-х поручней входа плоского модуля, 1-го шестигранника плоского с лестницей, 4-х входных группы с сетчатыми вставками, 4-х скатов крыш плоского модуля, 9-и фанерных ламинированных полов, 8-и альпинистских ламинированных вставок с захватами-камнями, 7-и перекладин плоского модуля, 4-х опорных стоек, присоединённого переходного-моста с защитными экранами, 1-го шестигранного входа плоского модуля переходного-моста с защитными экранами, рам плоского модуля, соединительных фланцев плоского модуля, 2-х больших и 2х малых опорных прогонов. Подвесной канатный мост состоит из 2-х сетчатых панелей состоящих из направляющих балок, выполненных из металлической профильной трубы сечением не менее 50х50 и 50х25 мм, с приваренными к ней фланцами выполненных из металлической пластины толщиной не мене 4мм и металлической проволочной сетки с ячейкой не менее 50х50 мм диаметром прута не менее 4мм, сетки подвесного моста которая должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.Переходный мост с защитными экранами состоит из продольных и поперечных направляющих выполненных из металлической профильной трубы сечением не менее 60х40 мм, с приваренными к ней фланцами, выполненными из металлической пластины толщиной не мене 3 мм. К торцам продольных направляющих приваривается пластина толщиной не мене 5 мм. Компонуются направляющие между собой при помощи уголков, выполненных из металлической пластины толщиной не мене 4 мм. На пол устанавливается ламинированная фанера толщиной не менее 21 мм. По периметру переходного моста крепится поликарбоната толщиной не менее 10 мм.Тоннельная горка-труба с высотой стартового участка 1755 мм должна быть изготовлена из нержавеющей стали толщиной 2 мм. Стартовый, поворотные и конечный участки соединены между собой по фланцам с внешней стороны трубы оцинкованным крепежом. Конечный участок должен иметь прямой участок для торможения длиной не менее 500мм. Тоннельная спиральная горка-труба с высотой стартового участка 3035 мм должна быть изготовлена из нержавеющей стали толщиной 2 мм. Стартовый, поворотные и конечный участки соединены между собой по фланцам с внешней стороны трубы оцинкованным крепежом. Конечный участок должен иметь прямой участок для торможения длиной не менее 500мм. Опоры под горку тоннель выполнены из трубы диаметром не менее 89 мм. с приваренным к ней фланцем для крепления горки-трубы выполненных из металлической пластины толщиной не мене 5мм к основанию приваривается пластина, выполненный из металла толщины не мене 5мм.Опорная стойка выполнены из трубы диаметром не менее 133 мм. с приваренной к ней площадкой для каркаса выполненной из металлической пластины толщиной не мене 8мм и подкосов, выполненными из трубы диаметром 33,5 мм. к основанию приваривается пластина, выполненная из металла толщины не мене 8мм и косынок, выполненных из металлической пластины толщины не мене 5мм.Опорный каркас выполнен из труб диаметром не менее 60 мм, с приваренной к ней площадкой для каркаса выполненной из металлической пластины толщиной не мене 8мм и подкосами, выполненными из трубы диаметром 33,5 мм. к основанию приваривается элемент, выполненный из металлической пластины толщины не мене 4мм и косынок, выполненных из металлической пластины толщины не мене 5мм.Перекладины плоского модуля выполнен из труб диаметром не менее 48 мм, с приваренной к ней фланцами выполненных из металлической пластины толщиной не мене 5 мм.Подвесная лестница крепится к каркасу и должна состоять из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и пластиковых ступенек. Сетка-лазалка на каркасе должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка должны крепиться к направляющим выполненным из металлической профильной трубы сечением не менее 50х25 мм.Сетка-лазалка прямая должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.Сетка плоского модуля должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы.Сетка-ромб плоского модуля должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка на раме плоского модуля должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка крепится к раме из металлической профильной трубы сечением не менее 50х50 мм.Альпинистская шестигранная ламинированная вставка с захватами-камнями должна быть выполнена из ламинированной фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Альпинистская ламинированная вставка с захватами-камнями должна быть выполнена из ламинированной фанеры толщиной не менее 21 мм.Альпинистская шестигранная фанерная крашенная вставка с захватами-камнями должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Входная группа из крашенной фанеры с отверстиями для захватов должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Шестигранник входа модуля переходного-моста с защитными экранами должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Шестигранник входа плоского модуля переходного-моста с защитными экранами должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм и 50х25 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Шестигранная фанерная крашенная вставка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Вход плоского модуля должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм.Поручни входа плоского модуля должны быть выполнены из влагостойкой фанеры толщиной не менее 21 ммСкат крыши плоского модуля должен быть выполнен из влагостойкой фанеры толщиной не менее 15 мм.Фанерный ламинированный пол должен быть выполнен из ламинированной фанеры толщиной не менее 21 мм.Пол должен быть выполнен из ламинированной фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 60х40 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Квадратная ламинированная вставка должна быть выполнена из ламинированной фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 60х40 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Входная группа из крашенной фанеры с лазом для горки-тоннель должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм. Шестигранный вход горки должен быть выполнена из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм. Половина шестигранника с фанерой должен быть выполнена из влагостойкой фанеры толщиной не менее 15 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х25 мм.Панели ромбы должен быть выполнена из влагостойкой фанеры толщиной не менее 15 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х25 мм.
