005589 - Детский игровой комплекс «Соты»

005589

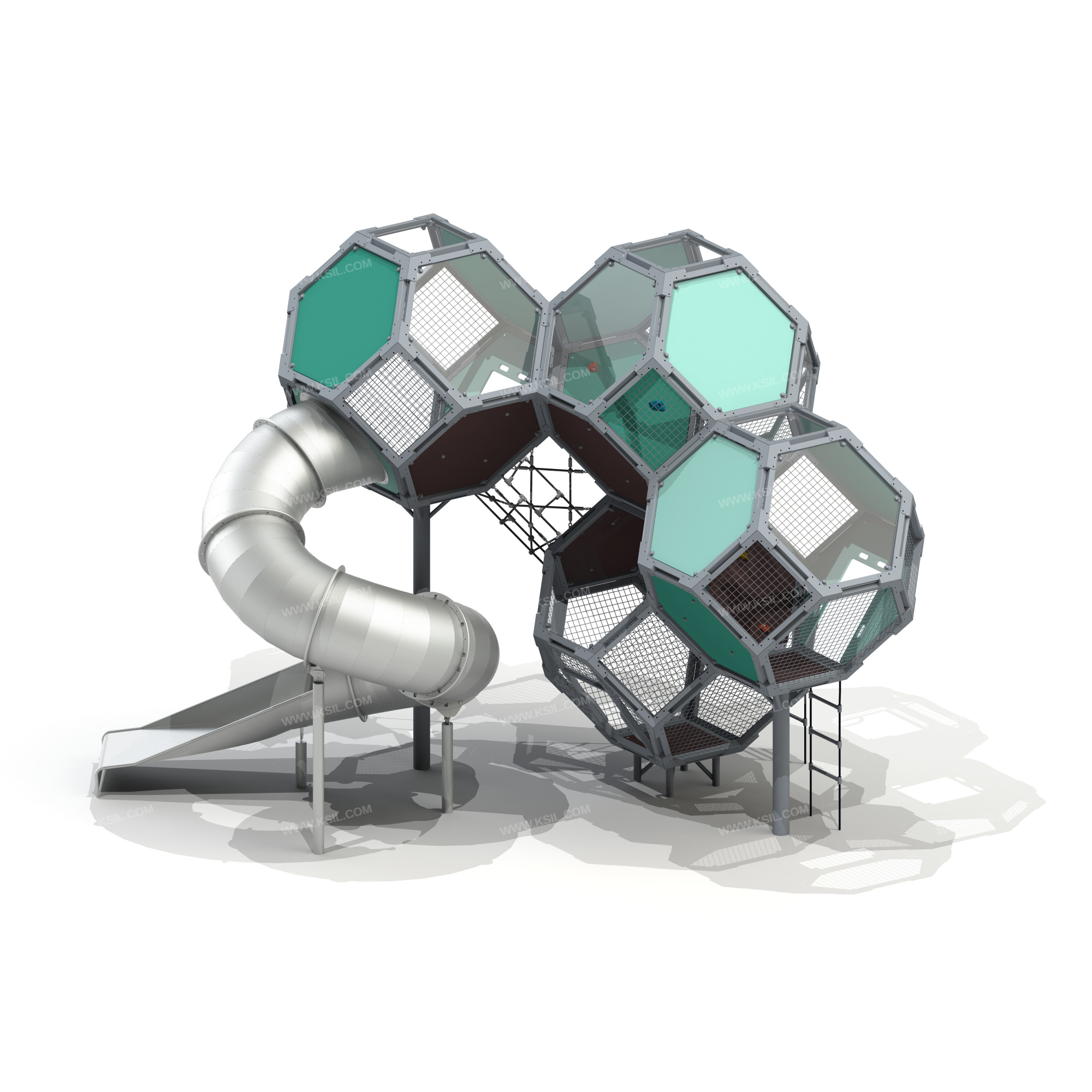

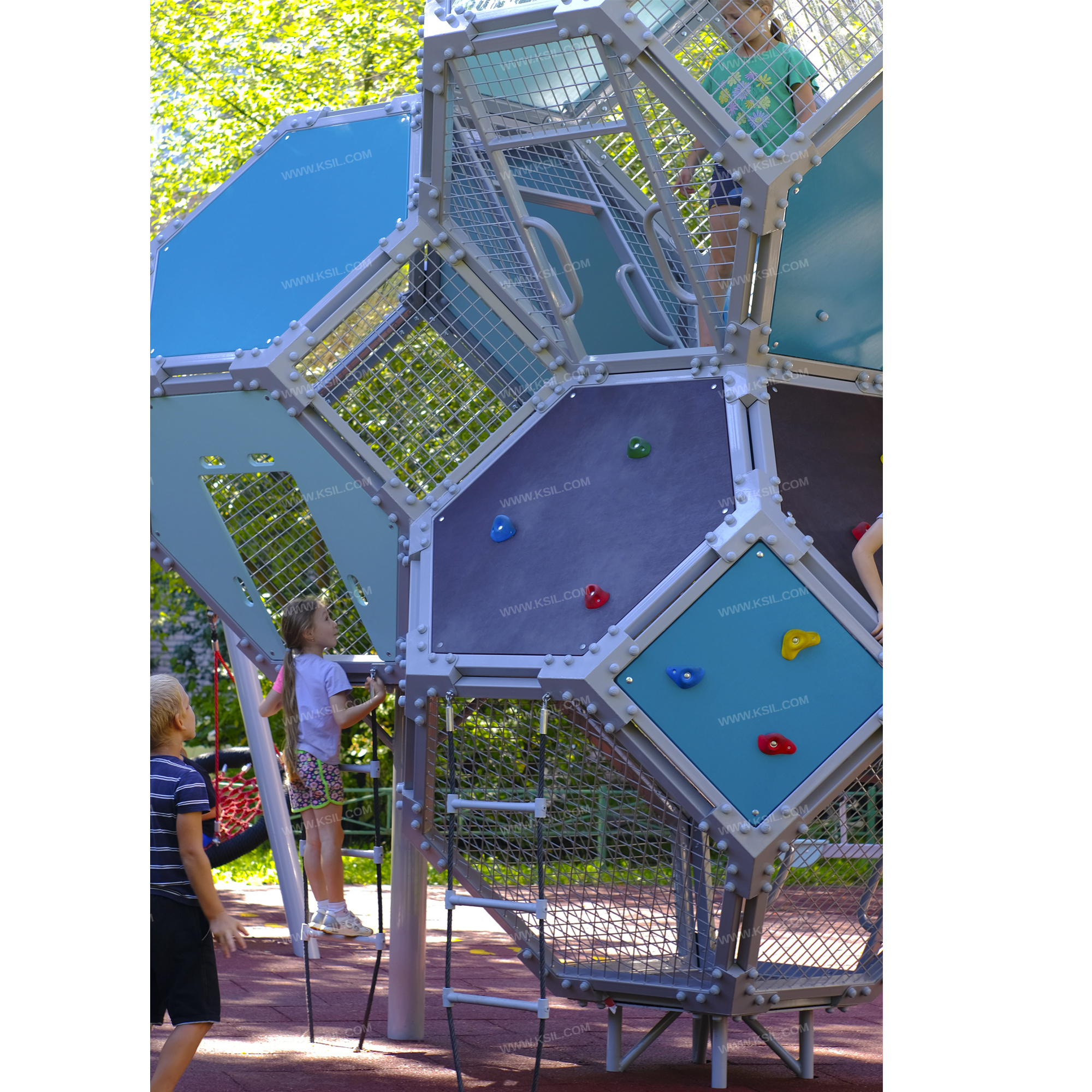

005589 - Детский игровой комплекс «Соты» - детальное фото
Добавить в избранное
005589 - Детский игровой комплекс «Соты»: цветовая схема 0
005589 - Детский игровой комплекс «Соты»: цветовая схема 1
  • Стоимость: по запросу
Детский игровой комплекс должен представлять собой сборно-разборную конструкцию и состоять из 4-х модулей пристыкованных друг к другу.
Характеристики
  • Артикул: 005589
  • Габаритные размеры: 5500x5080x4445 мм
  • Возрастная группа: от 7 до 12 лет

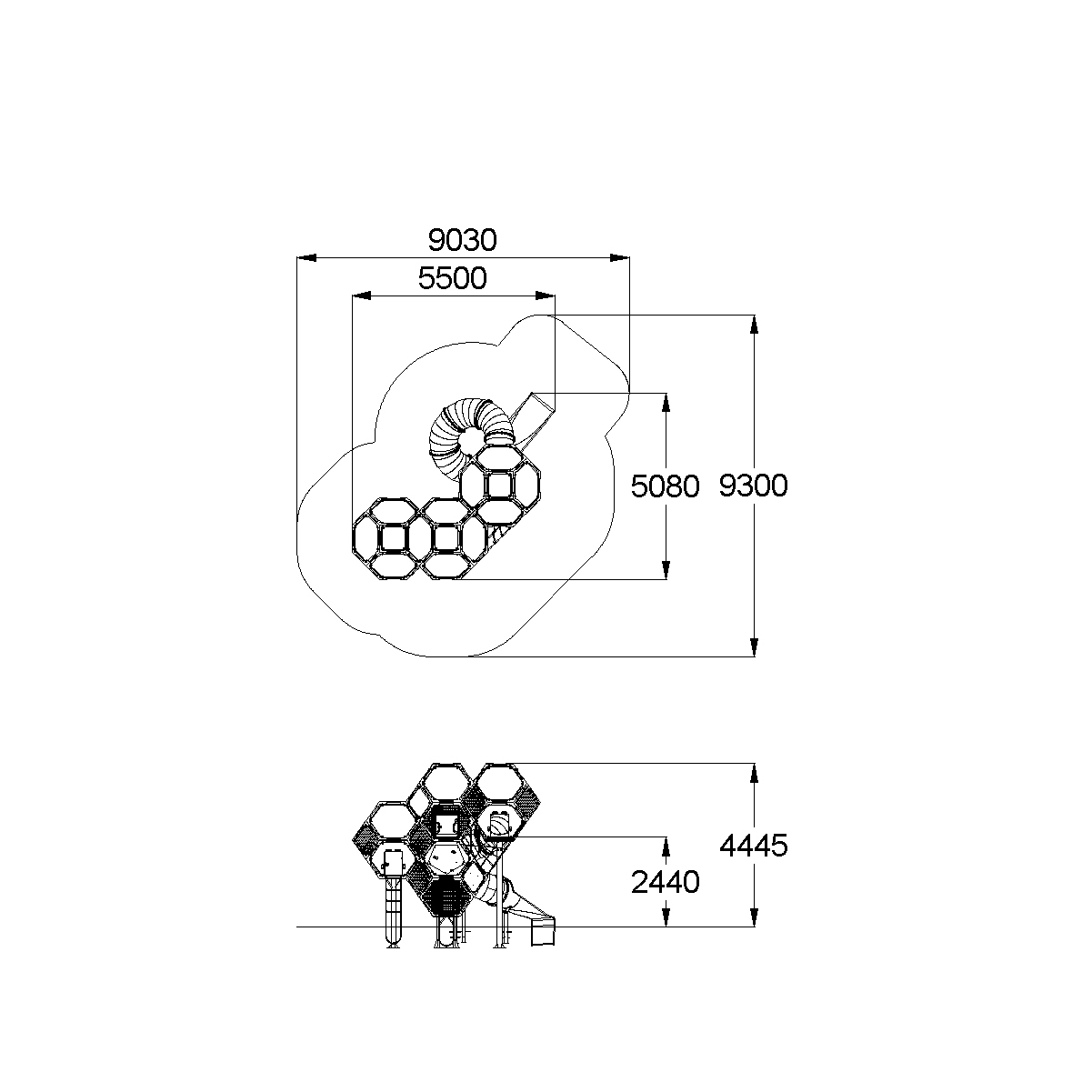

План-схема: 005589 - Детский игровой комплекс «Соты»
Описание
Характеристики
Материалы
Детский игровой комплекс должен представлять собой сборно-разборную конструкцию и состоять из 4-х модулей пристыкованных друг к другу. Модуль с высотой площадки 355 мм состоит из подвесной лестницы и сетки-лазалки, 2-х альпинистских шестигранных ламинированных вставок с захватами-камнями, 1-й квадратной ламинированной вставки, 3-х квадратных сетчатых вставок, 1-й входной группы с сетчатыми вставками, 3-х шестигранных сетчатых вставок, 1-й шестигранной вставки из поликарбоната, пола, узлов крепления, опорного каркаса и пристыкованных 2-х модулей.Модуль с высотой площадки 1375 мм состоит из подвесной лестницы, 1-й входной группы из крашенной фанеры с отверстиями для захватов, 1-й входной группы с сетчатыми вставками 1-й альпинистской шестигранной ламинированной вставки с захватами-камнями, 1-й альпинистской шестигранной фанерной крашенной вставки с захватами-камнями, 2-х шестигранных фанерных крашенных вставок, 4-х квадратных сетчатых вставок, 1-й шестигранной сетчатой вставки, 1-й шестигранной вставки из поликарбоната, пола, узлов крепления, опорной стойки и пристыкованных 2-х модулей.Модуль с высотой площадки 2400 мм состоит из сетки-лазалки, 1-й входной группы с сетчатыми вставками, 2-х шестигранных вставок из поликарбоната, 2-х квадратных вставок из поликарбоната, 1-й альпинистской шестигранной ламинированной вставки с захватами-камнями, 1-й альпинистской шестигранной фанерной крашенной вставки с захватами-камнями, 2-х шестигранных фанерных крашенных вставок, 2-х квадратных сетчатых вставок, пола, узлов крепления и пристыкованных 3-х модулей.Модуль с высотой площадки 2400 мм состоит из сетки-лазалки, тоннельной горки из нержавеющей стали, 2-х опор под горку тоннель, 1-й входной группы из крашенной фанеры с лазом для горки-тоннель, 1-й входной группы из крашенной фанеры с отверстиями для захватов, 1-й квадратной вставки из поликарбоната, 2-х шестигранных вставок из поликарбоната, 1-й альпинистской шестигранной ламинированной вставки с захватами-камнями, 2-х шестигранных фанерных крашенных вставок, пола, узлов крепления, опорной стойки и пристыкованного модуля.Тоннельная горка-труба с высотой стартового участка 2400 мм должна быть изготовлена из нержавеющей стали толщиной 2 мм. Стартовый, поворотные и конечный участки соединены между собой по фланцам с внешней стороны трубы оцинкованным крепежом. Конечный участок должен иметь прямой участок для торможения длиной не менее 500мм. Опоры под горку тоннель выполнены из трубы диаметром не менее 89 мм. с приваренным к ней фланцем для крепления горки-трубы выполненных из металлической пластины толщиной не мене 5мм к основанию приваривается пластина, выполненный из металла толщины не мене 5мм.Опорная стойка выполнены из трубы диаметром не менее 133 мм. с приваренной к ней площадкой для каркаса выполненной из металлической пластины толщиной не мене 8мм и подкосов, выполненными из трубы диаметром 33,5 мм. к основанию приваривается пластина, выполненная из металла толщины не мене 8мм и косынок, выполненных из металлической пластины толщины не мене 5мм.Опорный каркас выполнен из труб диаметром не менее 60 мм, с приваренной к ней площадкой для каркаса выполненной из металлической пластины толщиной не мене 8мм и подкосами, выполненными из трубы диаметром 33,5 мм. к основанию приваривается элемент, выполненный из металлической пластины толщины не мене 4мм и косынок, выполненных из металлической пластины толщины не мене 5мм.Гибкая лестница крепится к каркасу и должна состоять из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и пластиковых ступенек. Сетка-лазалка должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка должны крепиться к направляющим выполненным из металлической профильной трубы сечением не менее 50х25 мм.Альпинистская шестигранная ламинированная вставка с захватами-камнями должна быть выполнена из ламинированной фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Альпинистская шестигранная фанерная крашенная вставка с захватами-камнями должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Входная группа из крашенной фанеры с отверстиями для захватов должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Шестигранная фанерная крашенная вставка должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Квадратная ламинированная вставка должна быть выполнена из ламинированной фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 60х40 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Входная группа из крашенной фанеры с лазом для горки-тоннель должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм. Квадратная вставка из поликарбоната должна быть выполнена из поликарбоната толщиной не менее 10 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 60х40 мм, с приваренными к ней фланцами для крепления поликарбоната выполненных из металлической пластины толщиной не мене 4мм. Шестигранная вставка из поликарбоната должна быть выполнена из поликарбоната толщиной не менее 10 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, с приваренными к ней фланцами для крепления поликарбоната выполненных из металлической пластины толщиной не мене 4мм. Квадратная сетчатая вставка должны быть выполнена из металлической проволочной сетки с ячейкой не менее 50х50мм диаметром прута не менее 4мм и каркаса, выполненного из металлической профильной трубы сечением не менее 60х40 мм.Шестигранные сетчатые вставки должны быть выполнена из металлической проволочной сетки с ячейкой не менее 50х50мм диаметром прута не менее 4мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм.Входная группа с сетчатыми вставками состоит из металлической проволочной сетки с ячейкой не менее 50х50мм диаметром прута не менее 4мм и каркаса, выполненного из металлической профильной трубы сечением не менее 50х50 мм, направляющих внутри каркаса выполненных из металлической профильной трубы сечением не менее 50х25 мм и поручней выполнены из трубы диаметром 33,5 мм. Пол должен быть выполнен из ламинированной фанеры толщиной не менее 21 мм и каркаса, выполненного из металлической профильной трубы сечением не менее 60х40 мм, с приваренными к ней фланцами для крепления фанеры выполненных из металлической пластины толщиной не мене 4мм.Узел крепления состоит 3-х или 4-х уголков, выполненных из металлической пластины толщиной не мене 4мм и фланцев усиления, выполненных из металлической пластины толщиной не мене 4мм.
  • Артикул: 005589
  • Габаритные размеры: 5500x5080x4445 мм
  • Возрастная группа: от 7 до 12 лет
  • Ширина Зоны Безопасности (мм): 9030
  • Длина Зоны Безопасности (мм): 9300
  • Макс. H Свобод. Падения (мм): 2440
Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Концы труб должны быть закрыты. Заглушки пластиковые на места резьбовых соединений и крышки на верхние основания несущих столбов.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
