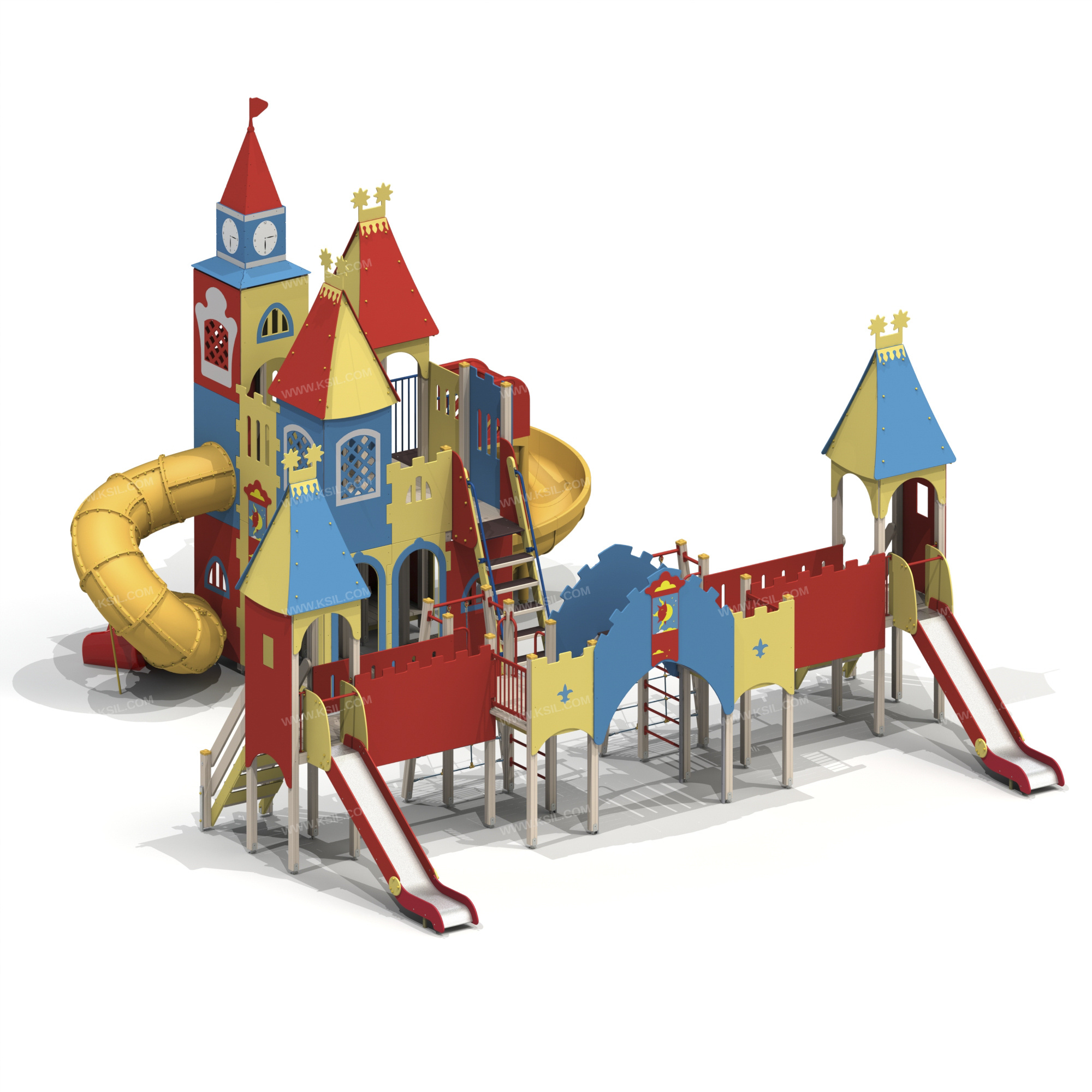

Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, стилизованную под «Сказочную страну». Комплекс должен состоять из башни 1 в виде сказочного замка и 4-х последовательно расположенных башен в виде оборонительной крепости. Башни оборонительной крепости должны быть соединены между собой 2-мя прямыми мостами и арочным мостом.Башня 1 двухъярусная должна представлять собой конструкцию, состоящую из несущих столбов, установленных в 4 ряда, параллельно друг другу. В рядах должно быть по 4 несущих столба, расположенных на равном расстоянии друг от друга. В верхней части должны быть расположены 2 крыши первого типа и крыша второго типа с курантами.К башне 1, с высотой второго яруса не менее 2050 мм, должны быть пристроены: горка спиральная, горка- труба, лестница приставная, боковые стенки с окошками и накладными декоративными элементами, стенки с арочными входами с накладными декоративными элементами стилизованные под замок. Под вторым ярусом башни должны быть установлены 4 площадки высотой не менее 300 мм. К первому ярусу должны быть пристроены боковые стенки с арочными входами и с окошками с накладными декоративными элементами. По углам должно быть пристроено 4 радиусных балкона. К башне 2 и к башне 5 с крышами первого типа, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, боковые ограждения – стенки с окошком, горка. Башня 3 и башня 4 должны представлять собой конструкцию, состоящую из несущих столбов, установленных в 2 ряда, параллельно друг другу. В рядах должно быть по 3 несущих столба, расположенных на равном расстоянии друг от друга. К башне 3 и к башне 4 должны быть пристроены: фанерные ограждения с зубчатой верхней гранью и с декоративными накладными элементами, ограждение в виде перекладин, вертикальные лестницы, трапецивидная полипропиленовая сетка для лазанья. Несущие разновысокие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.Горка спиральная, выстой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами. Пластиковая горка- труба с высотой стартового участка не менее 2050 мм, должна быть выполнена из пластиковых тоннельных сегментов, соединенных между собой. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции.Приставная лестница высотой не менее 2050 мм должна быть оснащена поручнями, выполненными из металлической трубы диаметром не менее 33 мм. Ступени должны быть изготовлены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. В верхней части должны крепиться ограждающие стенки из влагостойкой фанеры толщиной не менее 21 мм. Лестница, высотой не менее 1550 мм должна быть оснащена перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины. Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок. Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Бортики горки должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм.Трапециевидная сетка должна быть выполнена из полипропиленового 6-прядного армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями овальной формы. Сетка должна крепиться к опорным наклонным столбам, выполненных из деревянного бруса сечением не менее 100х100 мм и через перекладины диаметром не менее 33 мм крепиться к несущим столбам башни.Радиусный балкон должен состоять из пола, выполненного из влагостойкой ламинированной противоскользящей фанеры толщиной не менее 21 мм и радиусного металлического ограждения из труб диаметрами не менее 21 мм и не менее 33 мм. Перекладины вертикальной лестницы, перекладины, ограждение в виде перекладин, должны быть выполнены из металлической трубы диаметром не менее 33 мм. Прямой мост должен состоять из настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм. Перила мостика в виде заборчика, с одной стороны и с другой - в виде оборонительной стены с зубчатой верхней гранью и накладным декоративным элементом должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм. Арочный мост должен состоять из двух переходных лестниц правой и левой, выполненных из металлического каркаса профильной трубы сечением не менее 50х25 мм, ступенек, переходной площадки и перил. Ступени моста должны быть выполнены из ламинированной нескользящей влагостойкой фанеры толщиной не менее 21 мм. Расстояние между ступенями должно быть одинаковым. Пол переходной площадки должен быть выполнен из ламинированной фанеры толщиной не менее 21 мм. Перила с зубчатой верхней гранью, должны крепиться между собой через декоративный накладной элемент с художественной росписью в виде полусолнца с полумесяцем в тематике «день и ночь».Ограждения башен, боковые стенки с окошками, стенки с арочными входами должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм. Крыша первого типа должна состоять из 2-х скатов, 2-х фронтонов, декоративного конька с двумя звездами. Элементы крыши должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм и не менее 21 мм.Крыша второго типа должна состоять из 4-х карнизных планок, 4-х стенок с 4-мя курантами, 4-х скатов, образующих шпиль и декоративной звезды. Элементы крыши должны быть выполнены из влагостойкой фанеры толщиной не менее 9 мм, не менее 15 мм и не менее 21 мм.
- Артикул: 005670

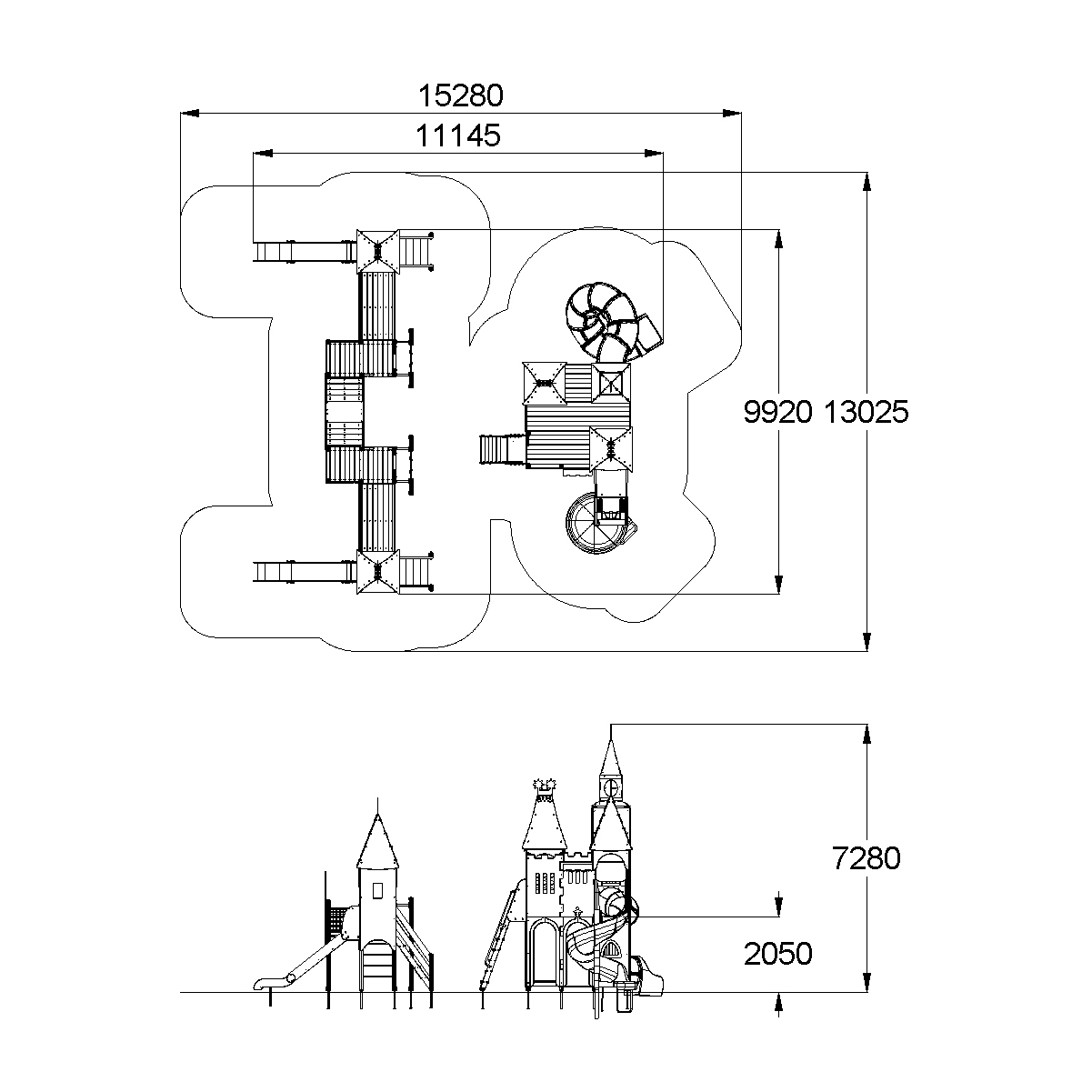

- Габаритные размеры: 11150x9900x7250 мм
- Возрастная группа: от 6 до 12 лет
- Ширина Зоны Безопасности (мм): 12600
- Длина Зоны Безопасности (мм): 15130
- Макс. H Свобод. Падения (мм): 2050
Применяемый пластик не должен быть легковоспламеняющейся. Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Заглушки пластиковые на места резьбовых соединений.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
