005446 - Детский игровой комплекс «Медуза»

005446

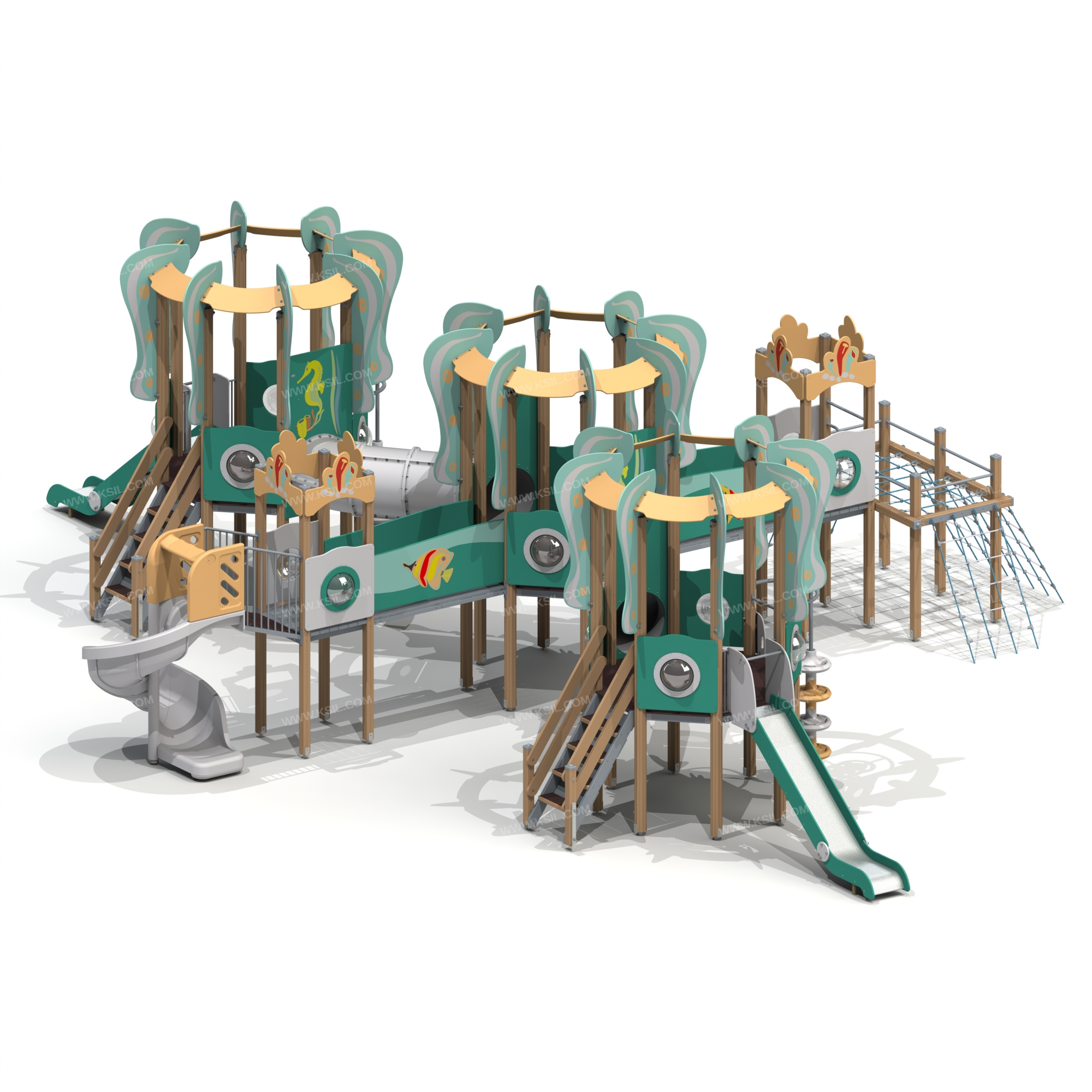

005446 - Детский игровой комплекс «Медуза» - детальное фото
Добавить в избранное
005446 - Детский игровой комплекс «Медуза»: цветовая схема 0
  • Стоимость: по запросу
Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию в морской тематике.
Характеристики
  • Артикул: 005446
  • Габаритные размеры: 16920x12750x4470 мм
  • Возрастная группа: от 6 до 12 лет

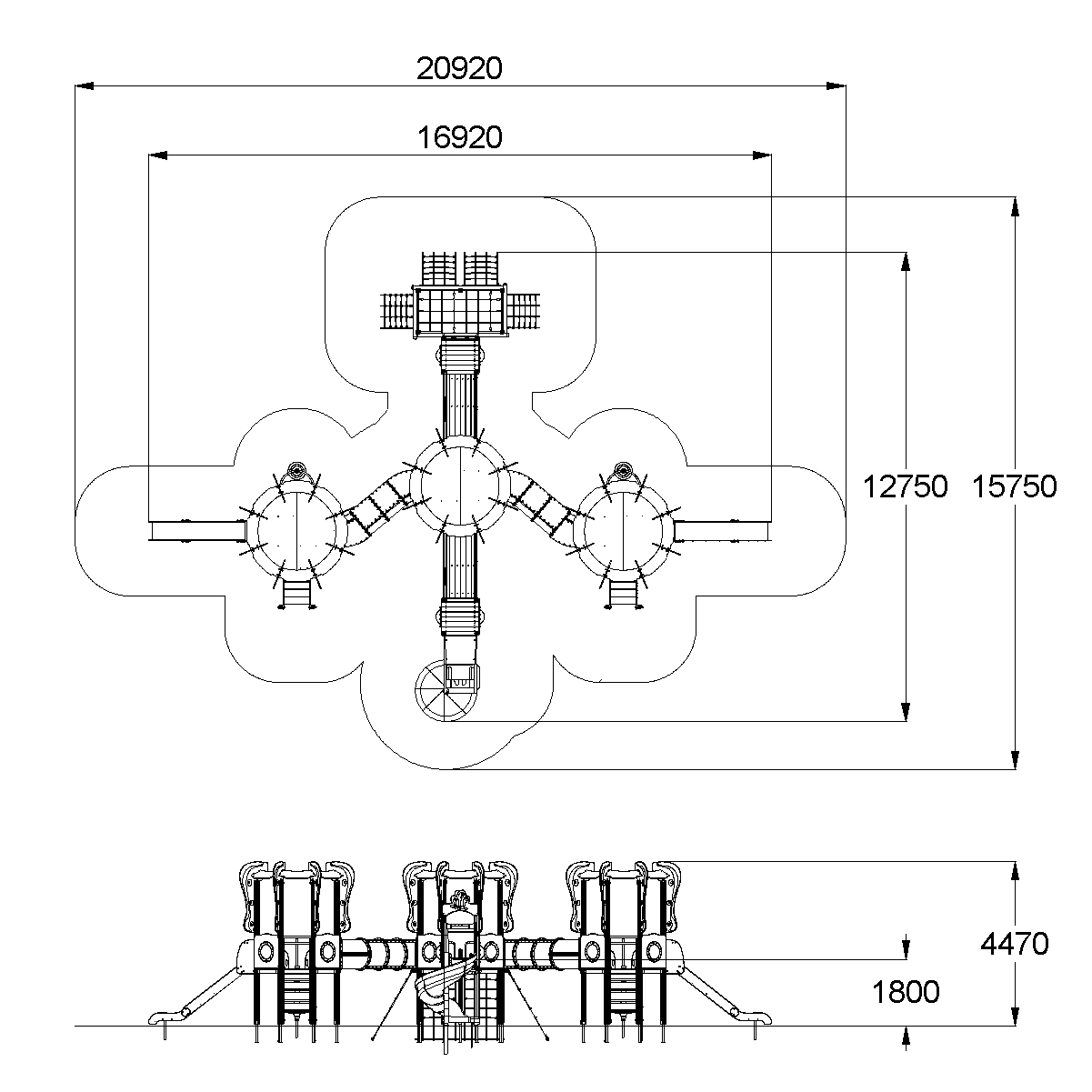

План-схема: 005446 - Детский игровой комплекс «Медуза»
Описание
Характеристики
Материалы
Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию в морской тематике. Комплекс должен состоять из пяти башен, три из которых восьмигранные в виде медузы с вынесенным гимнастическим комплексом. Башни должны быть соединены между собой двумя тоннельными переходами и двумя прямыми мостами. К башне 1 восьмигранной, с имитацией крыши первого типа, с высотой площадки не менее 1550 мм должны быть пристроены: горка, вертикальный шест с кольцами и креплением в виде дуги, поручни фанерные, лестница, фанерные ограждения с иллюминатором. К башне 2 восьмигранной, с имитацией крыши первого типа, с высотой площадки не менее 1550 мм должны быть пристроены: фанерные ограждения с иллюминатором. К башне 3 восьмигранной, с имитацией крыши первого типа, с высотой площадки не менее 1550 мм должны быть пристроены: горка, вертикальный шест с кольцами и креплением в виде дуги, поручни фанерные, лестница, фанерные ограждения с иллюминатором. К башне 4 с имитацией крыши второго типа, с высотой площадки не менее 1550 мм должны быть пристроены: фанерные ограждения с иллюминатором, спиральная горка.К башне 5 с имитацией крыши второго типа, с высотой площадки не менее 1550 мм должны быть пристроены: фанерные ограждения с иллюминатором. Башня должна иметь продолжением в виде гимнастического комплекса.Гимнастический комплекс должен представлять собой конструкцию, состоящую из несущих столбов, установленных в два ряда, параллельно друг другу. В каждом ряду несущие столбы в верхней части должны быть соединены балками и горизонтальными столбами. В верхней части должна быть расположена полипропиленовая сетка, проемы гимнастического комплекса должны быть оснащены: наклонными полипропиленовыми сетками для лазанья.Несущие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Сверху открытый столб должен заканчиваться пластиковой заглушкой, снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башен восьмигранной должен быть выполнен из влагостойкой фанеры толщиной не менее 21 мм. Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм. Горка должна состоять из каркаса, ската, бортиков, защитной секции и защитной перекладины. Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок высотой не менее 1550 мм, участок скольжения и конечный участок. Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Бортики горки должны быть высотой не менее 150 мм. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция горки должна быть выполнена из влагостойкой фанеры толщиной не менее 21 мм. Лестница высотой не менее 1550 мм должна быть оснащена перилами, выполненные из влагостойкой фанеры толщиной 21 мм с отверстиями для рук. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Горка спиральная, выстой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами. Перекладины, поручни должны быть выполнены из металлической трубы диаметром не менее 33 мм. Ограждения с иллюминаторами и поручни фанерные должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.Сетка должна быть выполнена из полипропиленового 6-типрядного каната армированного металлом каната тросовой свивки с резиновым сердечником, канат сетки должен быть диаметром не менее 16 мм и соединен между собой пластиковыми креплениями.Вертикальный шест с дугой должен быть выполнен из металлической трубы диаметром не менее 48 мм, колеса должны быть выполнены из пластика. Нижняя часть шеста бетонируется в землю.Тоннельный переход должен состоять из пластиковых сегментов и двух стенок-входов с круглым отверстием, равным внутреннему диаметру тоннеля. Стенки с художественной росписью в морской тематике должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Сегменты должны быть соединены между собой оцинкованным крепежом с внешней стороны трубы вдоль конструкции. Применяемый пластик не должен быть легковоспламеняющейся.Прямой мост должен состоять из настила и перил. Настил должен быть выполнен из досок толщиной не менее 40 мм. Перила мостика с художественной росписью в морской тематике должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Имитация крыши первого типа должна состоять из 8-ми скатов. выполненных из влагостойкой фанеры толщиной не менее 15 мм и 8-ми фигурных фронтонов в виде щупалец медузы из влагостойкой фанеры толщиной не менее 21 мм.Имитация крыши второго типа должна состоять из 4-х накладных элементов в виде кораллов из влагостойкой фанеры толщиной не менее 21 мм.
  • Артикул: 005446
  • Габаритные размеры: 16920x12750x4470 мм
  • Возрастная группа: от 6 до 12 лет
  • Ширина Зоны Безопасности (мм): 15750
  • Длина Зоны Безопасности (мм): 20920
  • Макс. H Свобод. Падения (мм): 1800
Применяемый пластик не должен быть легковоспламеняющейсяМеталлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Заглушки пластиковые на места резьбовых соединений.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
