005627 - Детский игровой комплекс «Маяк»

005627

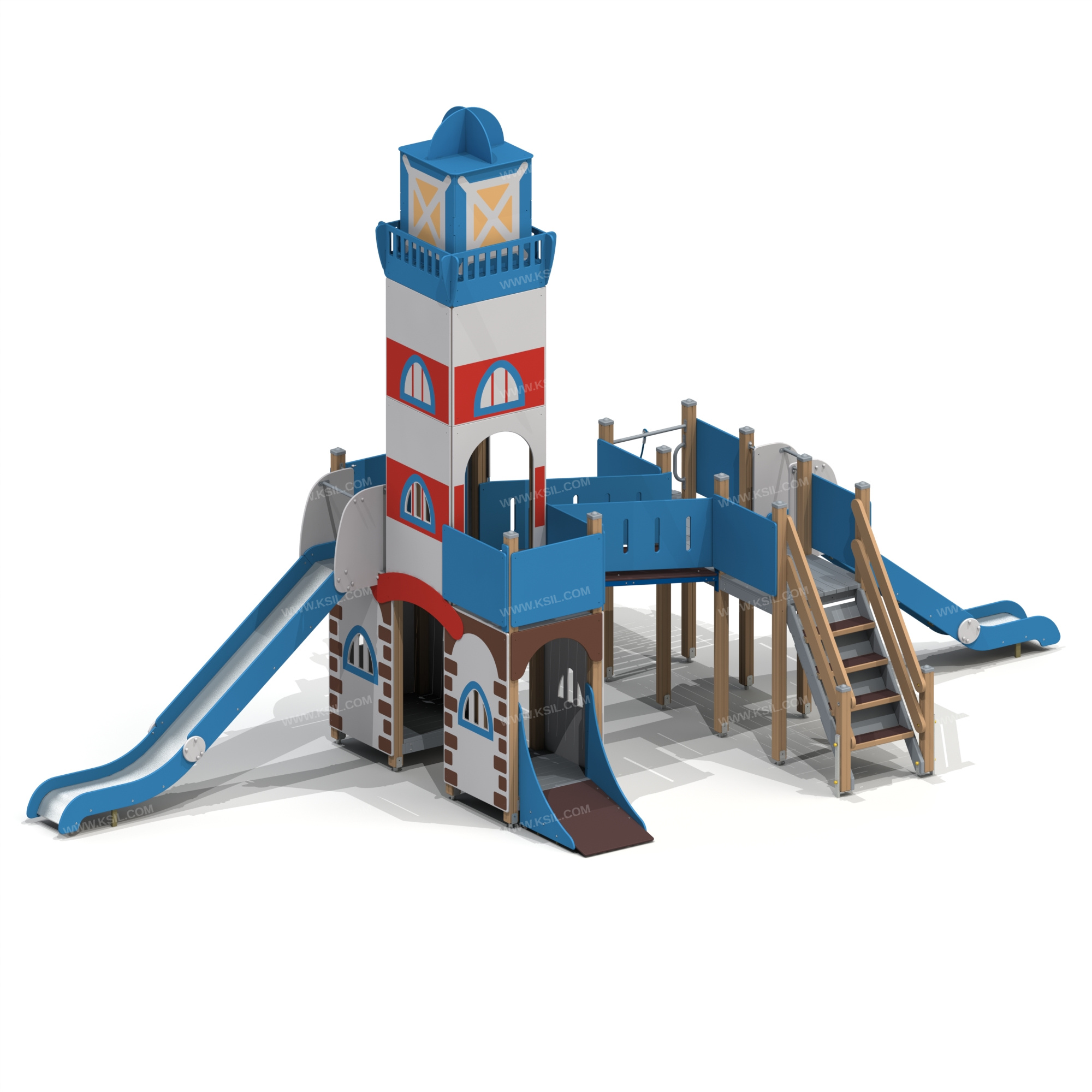

005627 - Детский игровой комплекс «Маяк» - детальное фото
005627 - Детский игровой комплекс «Маяк»: цветовая схема 0
  • Стоимость: по запросу
Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, стилизованную под «Маяк».
Характеристики
  • Артикул: 005627
  • Габаритные размеры: 9130x5350x6270 мм
  • Возрастная группа: от 6 до 12 лет

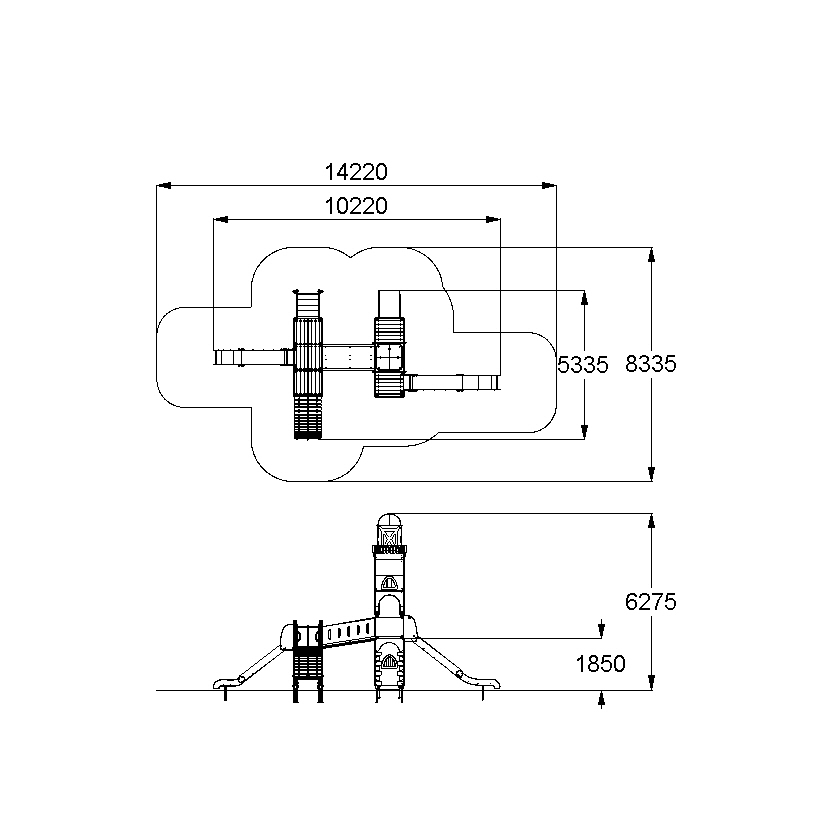

План-схема: 005627 - Детский игровой комплекс «Маяк»
Описание
Характеристики
Материалы
Детский игровой комплекс должен представлять собой модульную сборно-разборную конструкцию, стилизованную под «Маяк». Комплекс должен состоять из башни 1 в виде маяка и башни 2 в виде крепости. Башни должны быть соединены между собой наклонным мостом.Башня 1 двухъярусная должна представлять собой конструкцию, состоящую из несущих столбов, установленных в 2 ряда, параллельно друг другу. В рядах должно быть по 4 несущих столба, расположенных на равном расстоянии друг от друга. В верхней части должен быть установлен купол маяка. К башне 1, с высотой второго яруса не менее 1850 мм, должны быть пристроены: горка спиральная, боковые стенки с окошками и накладными декоративными элементами, стенки с арочными входами с накладными декоративными элементами стилизованные под маяк, фанерные ограждения. Под вторым ярусом башни должны быть установлены 2 площадки высотой не менее 300 мм. К первому ярусу должны быть пристроены боковые стенки с окошками с накладными декоративными элементами. Башня 2 должна представлять собой конструкцию, состоящую из несущих столбов, установленных в 2 ряда, параллельно друг другу. В рядах должно быть по 4 несущих столба, расположенных на равном расстоянии друг от друга. К башне 2, с высотой площадки не менее 1550 мм, должны быть пристроены: лестница, горка, трап-барабан с перекладиной и канатом, фанерные ограждения.Несущие разновысокие столбы комплекса должны быть выполнены из клееного деревянного бруса сечением не менее 100х100 мм и иметь скругленный профиль с канавкой посередине. Снизу столб должен заканчиваться металлическим оцинкованным подпятником диаметром не менее 42 мм, который бетонируется в землю.Пол башен должен быть выполнен из деревянной доски толщиной не менее 40 мм.Купол должен состоять из ската, декоративного конька, стенок с окошками. Элементы крыши должны быть выполнены из влагостойкой фанеры толщиной не менее 15 мм и не менее 21 мм. Лестница, высотой не менее 1550 мм должна быть оснащена перилами, выполненными из деревянной доски толщиной не менее 40 мм. Перила должны быть установлены от первой ступени. Ступени лестниц должны быть выполнены из ламинированной противоскользящей влагостойкой фанеры толщиной не менее 15 мм и деревянной доски толщиной 40 мм, склеенных между собой. Расстояние между ступенями должно быть одинаковым. Горки, с высотой стартового участка не менее 1550 мм должна состоять из ската, бортиков высотой не менее 150 мм, защитной секции и защитной перекладины.Каркас горки должен быть выполнен из металлической трубы сечением не менее 50х25 мм. Горка должна иметь стартовый участок, участок скольжения и конечный участок. Бортики горки, выполнены из влагостойкой фанеры толщиной не менее 21 мм.Скат должен быть изготовлен из единого листа нержавеющей стали толщиной 1,5 мм, утопленный в паз бортиков горки. Защитная перекладина должна быть выполнена из металлической трубы диаметром не менее 33 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки. Защитная секция и бортики горок, должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм.Горка спиральная с высотой стартового участка не менее 1850 мм, должна быть выполнена из пластиковых сегментов, соединенных между собой. Горка должна крепиться к башне через переходную площадку с перилами.Ограждения башен, боковые стенки с окошками, стенки с арочными входами должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм и не менее 15 мм. Трап-барабан должен состоять из направляющих опор, выполненных из сдвоенных фанерных частей, толщина фанеры не менее 21 мм, и наборных частей, равномерно распределенных по опорам и выполненных из деревянной доски толщиной 40 мм. Снизу трап-барабан опирается на окрашенный подпятник из металлической трубы диаметром не менее 33,5 мм, который бетонируется в землю. Трап-барабан должен быть оснащен перекладиной, выполненной из металлической трубы диаметром не менее 33 мм с полиамидным или полипропиленовым канатом диаметром не менее 16 мм. Наклонный мост должен состоять металлического каркаса, настила и перил. Настил должен быть выполнен из ламинированной влагостойкой фанеры толщиной не менее 21 мм. Перила моста должны быть выполнены из влагостойкой фанеры толщиной не менее 21 мм. Металлический каркас моста должен быть разборным и состоять из металлической профильной трубы сечением не менее 50х25 мм.
  • Артикул: 005627
  • Габаритные размеры: 9130x5350x6270 мм
  • Возрастная группа: от 6 до 12 лет
  • Ширина Зоны Безопасности (мм): 8350
  • Длина Зоны Безопасности (мм): 12630
  • Макс. H Свобод. Падения (мм): 1850
Применяемый пластик не должен быть легковоспламеняющейся. Металлические элементы должны быть покрыты порошковыми красками или подвергнуты гальванизации. Сварные швы должны быть гладкими и исключать возможность травмирования пользователей при контакте. Металлические элементы конструкции не должны состоять из нескольких частей, соединенных между собой.Весь крепеж должен быть оцинкован, все углы закруглены радиусом не менее 3 мм. Концы труб должны быть закрыты.Деревянный брус должен быть склеен под прессом из нескольких отборных сосновых досок, подвергнутых специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциям.Деревянные доски хвойных пород дерева должны быть подвергнуты специальной обработке и сушке до мебельной влажности 7-10% для придания особой прочности несущим конструкциямФанера влагостойкая не ниже I сорта изготовленная из шлифованного березового шпона повышенной водостойкости, склеенного клеем класса эмиссии Е1 с предварительной заделкой (замазкой или вставками) естественных дефектов древесины.Материалы из древесины не должны иметь на поверхности дефектов обработки. Заглушки пластиковые на места резьбовых соединений.Промежутки и стыки между элементами оборудования не должны допускать застревания частей тела и одежды пользователей. В конструкции должна быть предусмотрена возможность доступа взрослого при обстоятельствах, требующих посторонней помощи пользователю.C целью повышения качества и безопасности продукции, в документацию на изделие могут вноситься изменения (изображение, размеры, и т.п.).
